數據： 采用 DCS-Control? 技術的 TPS6213xA-Q1 3V 至 17V 3A 降壓轉換器 數據表 (Rev. D)

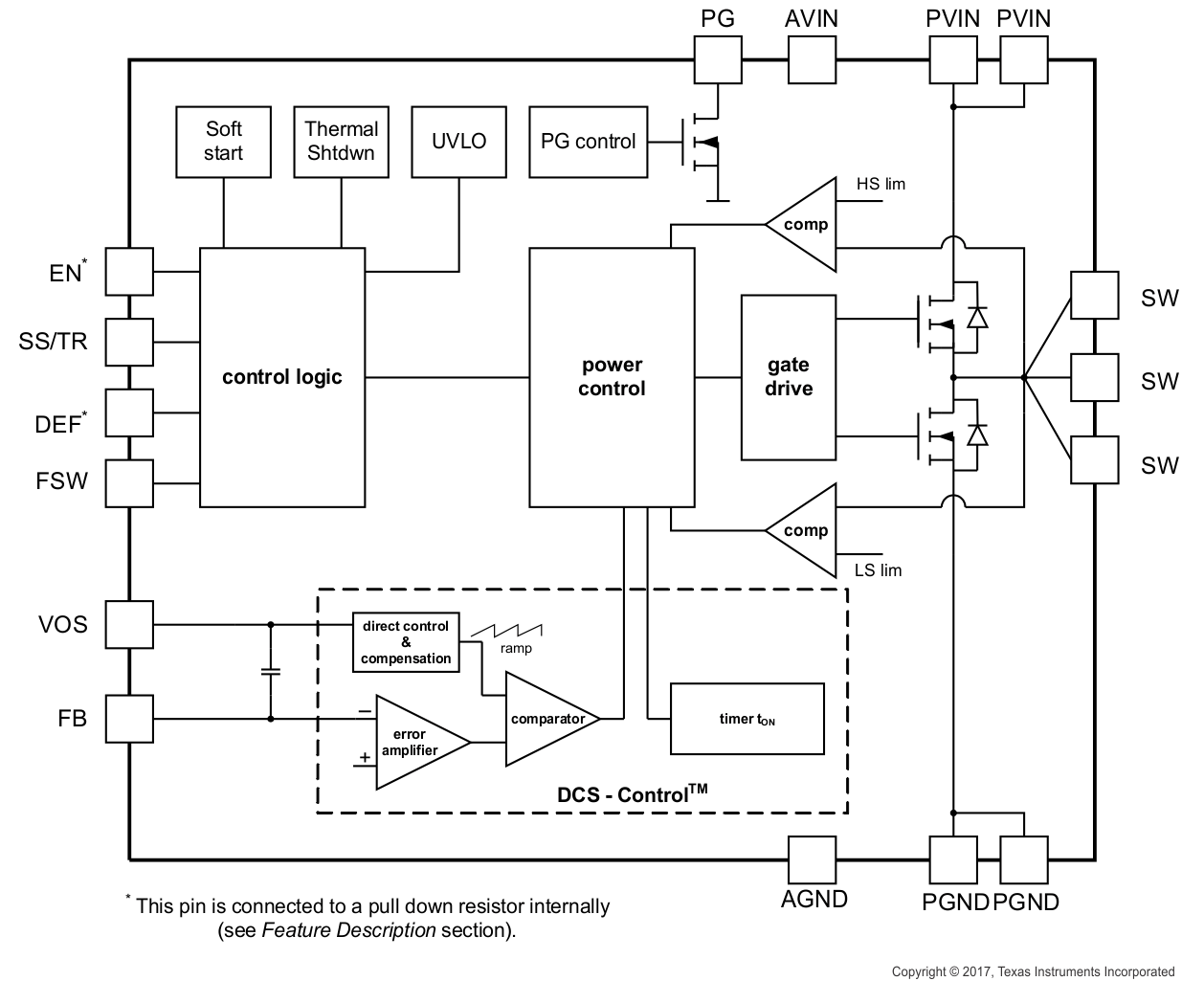

TPS6213XA-Q1器件是一款易于使用的同步降壓直流/直流轉換器，針對應用進行了優化。通常為2.5MHz的高開關頻率允許使用小型電感器，并且通過使用DCS-Control?拓撲技術提供快速瞬態響應以及高輸出電壓精度。
借助3V至17V的寬運行輸入電壓范圍，該器件非常適合由中間總線電源軌供電的系統。該器件在輸出電壓介于0.9V至6V之間時支持高達3A的持續輸出電流（使用100％占空比模式時）。輸出電壓啟動斜率由軟啟動引腳控制，從而實現作為獨立電源或者在跟蹤配置下的運行。通過配置使能和開漏電源正常引腳也有可能實現電源排序。
在節能模式下，該器件可根據V IN 生成約17μA的靜態電流。如果負載較小，則自動且無縫進入省電模式，并在整個負載范圍內保持高效率。在關斷模式下，該器件處于關斷狀態，期間的電流消耗低于2μA。該器件采用3×3mm（RGT）16引腳VQFN封裝。
所有商標均為其各自所有者的財產。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS62133A-Q1 | TPS6213013A-Q1 | TPS62130A-Q1 | TPS62150A-Q1 | TPS62152-Q1 | TPS62153A-Q1 |
|---|---|---|---|---|---|
| 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? |
| 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? |
| 5 ? ? | 1.3 ? ? | 0.9 ? ? | 0.9 ? ? | 3.3 ? ? | 5 ? ? |
| 5 ? ? | 1.3 ? ? | 6 ? ? | 6.3 ? ? | 3.3 ? ? | 5 ? ? |
| 3 ? ? | 3 ? ? | 3 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 1250 ? ? | 1250 ? ? | 1250 ? ? | 1250 ? ? | 1250 ? ? | 1250 ? ? |
| 2500 ? ? | 2500 ? ? | 2500 ? ? | 2500 ? ? | 2500 ? ? | 2500 ? ? |
| 0.017 ? ? | 0.017 ? ? | 0.017 ? ? | 0.017 ? ? | 0.017 ? ? | 0.017 ? ? |
| Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Tracking Voltage Margining ? ? | Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Tracking Voltage Margining ? ? | Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Tracking Voltage Margining ? ? | Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification Tracking Voltage Margining ? ? | Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification Tracking Voltage Margining ? ? | Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification Tracking Voltage Margining ? ? |
| Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | Voltage Mode DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? |
| 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? |
| Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? |
| VQFN ? ? | VQFN ? ? | VQFN ? ? | VQFN ? ? | VQFN ? ? | VQFN ? ? |
