      LM73606 3.5V 至 36V 6A 同步降壓轉換器

      數據：

      描述

      <上一頁下一頁>> LM73605）或6A（LM73606）的負載電流.LM73605 /LM73606可以極小的解決方案尺寸提供優異的效率和輸出精度。可調開關頻率，與外部時鐘同步，FPWM選項，電源正常狀態標志，精密使能，可調式軟啟動和跟蹤等其他特性可為各種應用提供靈活且簡單易用的解決方案。輕負載時的自動頻率折返和可選的外部偏置電源可在整個負載范圍內提高效率。該產品系列需要極少外部組件，引腳排列設計可簡化PCB布局，提供最佳的EMI和熱性能。保護特性包括熱關斷，輸入欠壓鎖定，逐周期電流限制和斷續短路保護.LM73605和LM73606器件實現了引腳對引腳的兼容，便于進行簡單的電流調節。

      特性

      • 同步整流

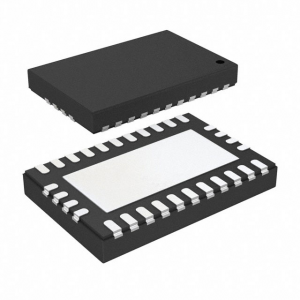

      • 可濕側面QFN封裝（WQFN）
      • 低靜態電流
        • 關斷模式下0.8μA（典型值）
        • 無負載有源模式下15μA（典型值）
      • 寬電壓轉換范圍：
        • t ON-MIN = 60ns（典型值）
        • t OFF-MIN = 70ns（典型值）< /li>
      • 低MOSFET導通電阻：
        • R DS_ON_HS =53mΩ（典型值）
        • R < sub> DS_ON_LS =31mΩ（典型值）
      • 具有用于提高效率的外部偏置輸入
      • 引腳可選自動
      • 可調頻率范圍：350kHz至2.2MHz
      • 啟動至預偏置負載
      • 啟動至預偏置載/li>
      • 固定或可調的軟啟動時間
      • 輸出電壓跟蹤
    • 逐周期電流限制
    • 具有斷續模式的短路保護
    • 熱關斷保護
    • 借助WEBENCH ?電源設計器并使用LM73605或LM73606創建定制設計

      • 所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM73606 LM73605 LMS3655 TPS54540
      3.5 ? ? 3.5 ? ? 3.5 ? ? 4.5 ? ?
      36 ? ? 36 ? ? 42 ? ? 42 ? ?
      1 ? ? 1 ? ? 1 ? ? 0.8 ? ?
      34 ? ? 34 ? ? 15 ? ? 41.1 ? ?
      6 ? ? 5 ? ? 5.5 ? ? 5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ?
      350 ? ? 350 ? ? 250 ? ? 100 ? ?
      2200 ? ? 2200 ? ? 500 ? ? 2500 ? ?
      0.015 ? ? 0.015 ? ? 0.015 ? ? 0.146 ? ?
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Frequency Synchronization
      Light Load Efficiency
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Fixed
      Wettable Flanks Package ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Frequency Synchronization
      Light Load Efficiency
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Fixed
      Wettable Flanks Package ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      UVLO Adjustable ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      95 ? ? 96 ? ? 98 ? ? 98 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      WQFN ? ? WQFN ? ? VQFN-HR ? ? SO PowerPAD ? ?

      方框圖 (1)
