TPS43060 4.5V 到 40V 同步升壓控制器

數據:

描述

TPS43060和TPS43061是低I Q 電流模式同步升壓控制器,支持4.5V至38V(絕對最大值為該器件產生的功率損耗較低低,并且采用帶PowerPAD的3mm×3mm WQFN-16封裝,可以在擴展級溫度范圍(-40°C至150°C)內支持高功率密度且高可靠性的升壓轉換器解決方案。

TPS43060含有一個7.5V柵極驅動電源,適合驅動各種MOSFET.TPS43061具有一個5.5V柵極驅動電源,驅動強度針對低Q g NexFET功率MOSFET進行了優化。另外,TPS43061為高側柵極驅動器提供了一個集成型自舉二極管,從而減少了外部部件數量。

特性

  • 58V最大輸出電壓
  • V IN 范圍:4.5V至38V(絕對最大TPS43060:針對低Q g 優化的5.5V柵驅動器NexFET功率MOSFET
  • 支持內部斜率補償的電流模式控制
  • 可調頻率范圍:50kHz至1MHz
  • 同步外部時鐘功能
  • < li>可調軟啟動時間
  • 電感器直流電阻(DCR)或電阻器電流感測
  • 輸出電壓電源正常指示器
  • ±0.8%反饋基準電壓
  • 5μA關斷電源電流
  • 600μA靜態工作電流
  • 集成引導加載二極管(TPS43061)
  • 逐周期電流限制和熱關斷
  • 可調節的欠壓閉鎖(UVLO)和輸出過壓保護

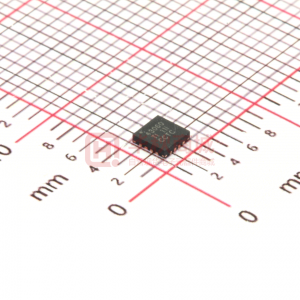

  • 小型16引腳WQFN(3mm×3mm)封裝,帶有PowerPAD
  • 運行T J 范圍:-40°C至150°C

應用

  • 于PC的Thunderbolt端口
  • 汽車電源系統
  • 同步回掃
  • 氮化鎵(GaN)射頻(RF)功率放大器
  • 平板筆記本附件
  • 電池供電系統
  • 5V,12V和24V直流總線電源系統

參數 與其它產品相比?升壓控制器 (外部開關)

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Switch Current Limit (Typ) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Iout (Max) (A)
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
TPS43060 TPS43061
4.5 ? ? 4.5 ? ?
40 ? ? 40 ? ?
4.5 ? ? 4.5 ? ?
60 ? ? 60 ? ?
20 ? ? 20 ? ?
1 ? ? 1 ? ?
50 ? ? 50 ? ?
1000 ? ? 1000 ? ?
0.6 ? ? 0.6 ? ?
Adjustable Current Limit
Enable
Frequency Synchronization
Light Load Efficiency
Power Good
Synchronization
Synchronous Rectification ? ?
Adjustable Current Limit
Enable
Frequency Synchronization
Light Load Efficiency
Power Good
Synchronization
Synchronous Rectification ? ?
20 ? ? 20 ? ?
95 ? ? 95 ? ?
-40 to 150 ? ? -40 to 150 ? ?
Catalog ? ? Catalog ? ?
WQFN ? ? WQFN ? ?
