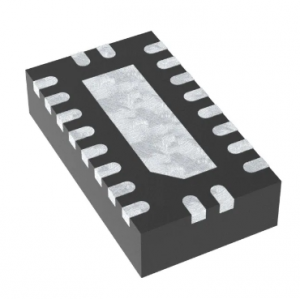

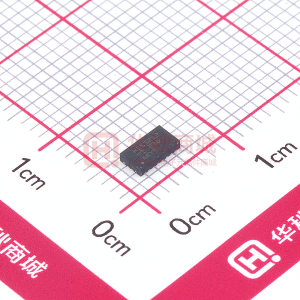

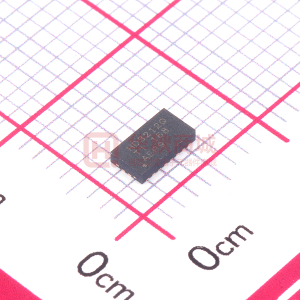

HD3SS3212 HD3SS3212x 雙通道差分 2:1/1:2 USB3.1 復用器/解復用器

描述

HD3SS3212是一款高速雙向無源開關，可采用復用或解復用兩種配置，適用于支持USB3.1第1代和第2代數據傳輸速率的USB Type-C?應用。該器件可通過控制引腳SEL在兩個差分通道（端口B到端口A，或者端口C到端口A）間切換。

HD3SS3212是一款通用模擬差分無源開關，可滿足任何高速接口應用對于0-2V共模電壓范圍和差分幅值高達1800mVpp的差分信令的需求。該器件采用自適應跟蹤，可確保信道在整個共模電壓范圍內保持不變。

該器件具有出色的動態特性，可在信號眼圖衰減最小的情況下實現高速轉換，并且附加抖動極少。該器件在工作模式下的功耗＆lt; 2mW，關斷模式下的功耗＆lt; 20μW（可通過OEn引腳切換模式）。

提供面向支持USB3.1第1代和第2代數據傳輸速率的USB Type-C?生態系統的復用器/解復用器解決方案
兼容MIPI DSI /CSI，F(xiàn)PDLinkIII，LVDS和PCIE的第II代和第III代
運行速率高達10Gbps
-3dB差分帶寬寬度8GHz以上
出色動態特性（5GHz時）
- 串?dāng)_= -32dB
- 斷開隔離= -19dB
- 回波損耗= -12dB
雙向“復用/解復用”差分開關
支持0到2V共模電壓
單電源電壓V _CC：3.3V±10％
0°C至70°C的商業溫度范圍（HD3SS3212RKS）
-40°C至85°C的工業溫度范圍（HD3SS3212IRKS）

所有商標均為其各自所有者的財產。

?
Function
Policy Manager
Alternate Mode
Power Role
Data Role
Internal Power Path
External Power Path Control
Realtime VBUS monitoring
Dead Battery Support
USB Speed (Mbps)
Operating Temperature Range (C)
Rating
Configuration
Package Group
?

HD3SS3212	HD3SS3202	HD3SS3220	TUSB1042I	TUSB542
Passive Signal Switch ? ?	Mux/Demux ? ?	CC Controller Passive Signal Switch ? ?	Active Signal Switch ? ?	Active Signal Switch ? ?
N/A ? ?	?	N/A ? ?	N/A ? ?	N/A ? ?
No ? ?	No ? ?	No ? ?	No ? ?	No ? ?
N/A ? ?	?	DRP Sink Source ? ?	N/A ? ?	N/A ? ?
DFP DRP ? ?	DFP DRP UFP ? ?	DFP DRD UFP ? ?	DFP DRP UFP ? ?	DFP DRD UFP ? ?
N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?
N/A ? ?	N/A ? ?	GPIO I2C ? ?	?	N/A ? ?
No ? ?	No ? ?	Yes ? ?	No ? ?	No ? ?
No ? ?	No ? ?	Yes ? ?	No ? ?	No ? ?
10000 ? ?	10000 ? ?	10000 ? ?	10000 ? ?	5000 ? ?
-40 to 85 0 to 70 ? ?	-40 to 85 0 to 70 ? ?	0 to 70 -40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
2:1/1:2 USB3.1 Mux/Demux No CC Control ? ?	2:1/1:2 ? ?	CC Logic Port Control DRP ? ?	USB Type-C 2:1 Redriver Switch ? ?	2:1 Mux ? ?
VQFN ? ?	UQFN ? ?	WQFN ? ?	WQFN ? ?	X2QFN ? ?
