數據： SNx5HVD308xE Low-Power RS-485 Transceivers, Available in a Small MSOP-8 Package 數據表
SNx5HVD308xE器件是專為RS-485數據總線網絡設計的半雙工收發器。它們采用5V電源供電，完全符合TIA /EIA-485A標準。通過受控制的轉換時間，這些設備適用于通過長絞線電纜傳輸數據。 SN65HVD3082E和SN75HVD3082E器件針對高達200 kbps的信號傳輸速率進行了優化。 SN65HVD3085E器件適用于高達1 Mbps的數據傳輸，而SN65HVD3088E器件適用于要求信號速率高達20 Mbps的應用。
這些器件設計為在非常低的電源電流下工作，通常為0.3 mA，不包括負載。當處于非活動關閉模式時，電源電流降至幾個安培，這使得這些器件非常適合功耗敏感的應用。
這些器件的寬共模范圍和高ESD保護水平使得適用于要求苛刻的應用，如電能表網絡，電氣逆變器，跨電信機架的狀態和命令信號，有線機箱互連以及噪聲容限必不可少的工業自動化網絡。這些器件符合SN75176器件的行業標準尺寸。上電復位電路使輸出保持高阻態，直到供電電壓穩定為止。熱關斷功能可保護設備免受因系統故障而造成的損壞。 SN75HVD3082E的工作溫度范圍為0°C至70°C，SN65HVD308xE的工作溫度范圍為-40°C至85°C。 SN65HVD3082E的D封裝轉換特性可在-40°C至105°C的溫度范圍內工作。
所有商標均歸其所有各自所有者。
| ? |
|---|
| Supply Voltage(s) (Nom) (V) |
| No. of TX |
| No. of RX |
| Duplex |
| Signaling Rate (Max) (Mbps) |
| IEC 61000-4-2 Contact (+/- kV) |
| HBM ESD (kV) |
| Fault Protection (V) |
| Number of Nodes |
| Common Mode Range |
| ICC (Max) (mA) |
| Isolated |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Approx. Price (US$) |
| ? |
| SN65HVD3085E | SN65HVD3082E | SN65HVD3086E | SN65HVD3088E | SN65HVD82 | THVD1500 |
|---|---|---|---|---|---|
| 5 ? ? | 5 ? ? | 5 ? ? | 5 ? ? | 5 ? ? | 5 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| Half ? ? | Half ? ? | Full ? ? | Half ? ? | Half ? ? | Half ? ? |
| 1 ? ? | 0.2 ? ? | 20 ? ? | 20 ? ? | 0.25 ? ? | 0.3 ? ? |
| N/A ? ? | N/A ? ? | N/A ? ? | N/A ? ? | 12 ? ? | 8 ? ? |
| 15 ? ? | 15 ? ? | 16 ? ? | 15 ? ? | 16 ? ? | 16 ? ? |
| -9 to 14 ? ? | -9 to 14 ? ? | -9 to 14 ? ? | -9 to 14 ? ? | -18 to 18 ? ? | -18 to ? ? |
| 256 ? ? | 256 ? ? | 256 ? ? | 256 ? ? | 256 ? ? | 256 ? ? |
| -7 to 12 ? ? | -7 to 12 ? ? | -7 to 12 ? ? | -7 to 12 ? ? | -7 to 12 ? ? | -7 to 12 ? ? |
| 0.9 ? ? | 0.9 ? ? | 0.75 ? ? | 0.9 ? ? | 0.9 ? ? | 0.66 ? ? |
| No ? ? | No ? ? | No ? ? | No ? ? | No ? ? | No ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 125 ? ? |
| SOIC VSSOP ? ? | PDIP SOIC VSSOP ? ? | SOIC VSSOP ? ? | SOIC VSSOP ? ? | SOIC ? ? | SOIC ? ? |
| 1.00 | 1ku ? ? | 0.75 | 1ku ? ? | 1.35 | 1ku ? ? | 0.75 | 1ku ? ? | 0.85 | 1ku ? ? | 0.44 | 1ku ? ? |

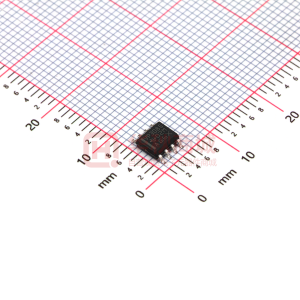

型號：SN65HVD3085EDR 封裝：SOIC-8
品牌：TI 描述：SN65HVD3085E LOW-POWER HALF-DUPL
金額：￥2.32780
