SN65HVD82 耐用的 RS-485 收發器

數據： SN65HVD82 穩健耐用型 RS-485 收發器數據表 (Rev. B)

描述

該器件兼具驅動器和接收器功能，穩健耐用，可滿足特定工業應用中的嚴格要求。這些總線引腳可耐受ESD事件，并且具備符合人體模型，氣隙放電和接觸放電規范的高水平保護。

該器件將差分驅動器與差分接收器相結合，共同由單個5V電源供電。驅動器差分輸出和接收器差分輸入在內部連接，構成一個適用于半雙工（兩線制總線）通信的總線端口。該器件具有寬共模電壓范圍，因此適用于長線纜上的多點應用。該器件的額定溫度范圍介于-40°C和85°C之間。

特性

總線I /O保護
- ±16kV人體模型（HBM）保護
- ±12kV IEC 61000-4-2接觸放電
- + 4kV IEC61000-4-4快速瞬態突發
工業溫度范圍：-40°C至85°C
用于噪聲抑制的較大接收器落后（典型值為60mV）
低功耗
- <1μA待機電流
- ＆lt; 1mA靜態電流
信號傳輸速率經優化高達250kbps
借助WEBENCH ^?電源設計器，使用SN65HVD82創建定制設計方案

所有商標均為其各自所有者的財產。

參數 與其它產品相比?RS-485/RS-422

?
Supply Voltage(s) (Nom) (V)
No. of TX
No. of RX
Duplex
Signaling Rate (Max) (Mbps)
IEC 61000-4-2 Contact (+/- kV)
HBM ESD (kV)
Fault Protection (V)
Number of Nodes
Common Mode Range
ICC (Max) (mA)
Isolated
Rating
Operating Temperature Range (C)
Package Group
Approx. Price (US$)
?

SN65HVD82	SN65HVD3082E	SN65HVD3085E	SN65HVD3086E	SN65HVD3088E	THVD1500	THVD1510
5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
Half ? ?	Half ? ?	Half ? ?	Full ? ?	Half ? ?	Half ? ?	Half ? ?
0.25 ? ?	0.2 ? ?	1 ? ?	20 ? ?	20 ? ?	0.3 ? ?	0.5 ? ?
12 ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	8 ? ?	18 ? ?
16 ? ?	15 ? ?	15 ? ?	16 ? ?	15 ? ?	16 ? ?	30 ? ?
-18 to 18 ? ?	-9 to 14 ? ?	-9 to 14 ? ?	-9 to 14 ? ?	-9 to 14 ? ?	-18 to ? ?	-18 to ? ?
256 ? ?	256 ? ?	256 ? ?	256 ? ?	256 ? ?	256 ? ?	256 ? ?
-7 to 12 ? ?	-7 to 12 ? ?	-7 to 12 ? ?	-7 to 12 ? ?	-7 to 12 ? ?	-7 to 12 ? ?	-15 to ? ?
0.9 ? ?	0.9 ? ?	0.9 ? ?	0.75 ? ?	0.9 ? ?	0.66 ? ?	1 ? ?
No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
SOIC ? ?	PDIP SOIC VSSOP ? ?	SOIC VSSOP ? ?	SOIC VSSOP ? ?	SOIC VSSOP ? ?	SOIC ? ?	SOIC VSSOP ? ?
0.85 \| 1ku ? ?	0.75 \| 1ku ? ?	1.00 \| 1ku ? ?	1.35 \| 1ku ? ?	0.75 \| 1ku ? ?	0.44 \| 1ku ? ?	0.75 \| 1ku ? ?

方框圖 (1)

技術文檔

數據手冊（1）

SN65HVD82 穩健耐用型 RS-485 收發器數據表 (Rev. B)

元器件購買 SN65HVD82 相關庫存

RS485/RS422/RS232/RS562收發器

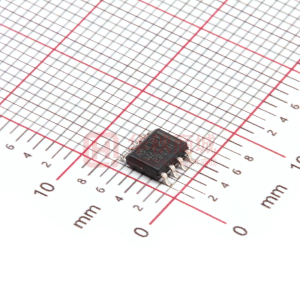

型號：SN65HVD82DR 封裝：SOIC8_150MIL
