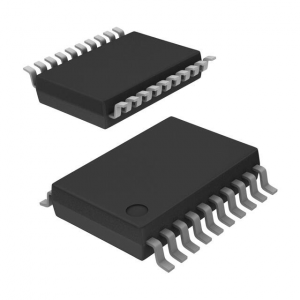

MAX3223由兩個線路驅動器，兩個線路接收器和一個雙電荷泵電路組成，具有±15kV ESD保護引腳到引腳（串行 - 端口連接引腳，包括GND）。該器件符合TIA /EIA-232-F的要求，并提供異步通信控制器和串行端口連接器之間的電氣接口。電荷泵和四個小型外部電容允許采用3 V至5.5 V單電源供電。該器件的數據信號速率最高可達250 kbit /s，驅動器輸出壓擺率最高可達30 V /μs。

當串行端口處于非活動狀態時，可以靈活控制電源管理選項。當FORCEON為低電平且FORCEOFF為高電平時，自動關機功能會起作用。在此操作模式期間，如果設備未檢測到有效的RS-232信號，則禁用驅動器輸出。如果FORCEOFF \設置為低電平且EN \為高電平，則驅動器和接收器都將關閉，電源電流將降至1μA。斷開串行端口或關閉外圍設備驅動程序會導致自動斷電。當FORCEON和FORCEOFF \為高電平時，可以禁用自動關機。啟用自動關機功能后，當有效信號應用于任何接收器輸入時，設備將自動激活。 INVALID \輸出用于通知用戶任何接收器輸入端是否存在RS-232信號。如果任何接收器輸入電壓大于2.7 V或小于2.7 V或者介于?? 0.3 V和0.3 V之間且小于30μs，則INVALID \為高電平（有效數據）。如果接收器輸入電壓介于?? 0.3 V和0.3 V之間超過30μs，則INVALID \為低電平（無效數據）。有關接收器輸入電平，請參見圖4.
