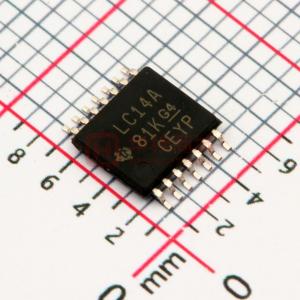

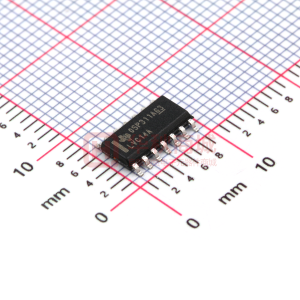

SN74LVC14A 六路施密特觸發器反向器

描述

SN54LVC14A十六進制施密特觸發器逆變器設計用于2.7 V至3.6 VV _CC操作，SN74LVC14A十六進制施密特-trigger逆變器設計用于1.65V至3.6VV _CC操作。

器件包含六個獨立的逆變器并執行布爾函數Y = A 。

輸入可以從3.3 V或5 V設備驅動。此功能允許在混合3.3V或5V系統環境中將這些器件用作轉換器。

從1.65 V運行至3.6 VV _CC
指定從?? 40°C至？85°C，
?? 40°C至125°C，以及?? 55°C至125°C
輸入接受電壓至5.5 V
最大值_pd 6.4 ns，3.3 V
典型V _OLP（輸出接地反彈）
＆lt; 0.8 V，V _{CC < /sub> = 3.3 V，T _A = 25°C}
典型V _OHV（輸出V _OH下沖）
＆gt; 2 V V _CC = 3.3 V，T _A = 25°C
I _off支持實時插入，部分?jǐn)嚯?br>模式和后驅動保護
符合MIL-PRF-38535的產品，
除非另有說明，否則所有參數均經過測試。在所有其他產品上，生產加工不一定包括所有參數的測試。
閂鎖性能超過100 mA，每個JESD 78，Class II

所有其他商標均為其各自所有者的財產< /small>

?
Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
IOH (Max) (mA)
Schmitt Trigger
Rating
Operating Temperature Range (C)
Pin/Package
?

SN74LVC14A	SN54LVC14A	SN74LVC14A-EP	SN74LVC14A-Q1
LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?
3.6 ? ?	3.6 ? ?	3.6 ? ?	3.6 ? ?
6 ? ?	6 ? ?	6 ? ?	6 ? ?
1.8 2.5 2.7 3.3 ? ?	2.7 3.3 ? ?	2.5 3.3 ? ?	2.7 3.3 ? ?
100 ? ?	100 ? ?	100 ? ?	100 ? ?
0.01 ? ?	0.01 ? ?	0.01 ? ?	0.01 ? ?
11 7.8 7.5 6.4 ? ?	7.5 6.4 ? ?	7.5 6.4 ? ?	7.5 6.4 ? ?
24 ? ?	24 ? ?	24 ? ?	24 ? ?
-24 ? ?	-24 ? ?	-24 ? ?	-24 ? ?
Yes ? ?	Yes ? ?	Yes ? ?	Yes ? ?
Catalog ? ?	Military ? ?	HiRel Enhanced Product ? ?	Automotive ? ?
-40 to 125 ? ?	-55 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
14SO 14SOIC 14SSOP 14TSSOP 14TVSOP 14VQFN ? ?	14CDIP 14CFP 20LCCC ? ?	14SOIC 14TSSOP ? ?	14SOIC 14TSSOP ? ?
