MAX232E 具有 IEC61000-4-2 保護的雙路 RS-232 驅動器/接收器

數據： MAX232E Dual RS-232 Driver and Receiver With IEC61000-4-2 Protection 數據表

描述

MAX232E是一款雙驅動器和接收器，包括一個電容式電壓發生器，可通過一個5 V電源提供符合RS-232-F標準的電壓電平。每個接收器將RS-232輸入轉換為5V VTL /CMOS電平。該接收器的典型閾值為1.3 V，典型滯后電壓為0.5 V，可接受±30 V輸入。每個驅動器將TTL /CMOS輸入電平轉換為TIA /RS-232-F電平。

特性

符合或超過TIA /RS-232-F和ITU建議V.28
RS-232的ESD保護總線引腳
- ±15-kV人體模型（HBM）
- ±8-kV IEC61000-4-2，接觸放電
- ±15-kV IEC61000 -4-2，氣隙放電
采用帶有1μF電荷泵電容的單5V電源供電
運行至少250 kbit /s
兩個驅動器和兩個接收器
低電源電流：典型值8 mA
應用
- TIA /RS-232 -F
- 電池供電系統
- 終端
- 調制解調器
- 計算機

所有其他商標均為其各自所有者的財產

參數 與其它產品相比?RS-232

?
Drivers Per Package
Receivers Per Package
Logic Voltage (Min) (V)
Data Rate (Max) (kbps)
Main Supply Voltage (Nom) (V)
ESD HBM (kV)
Rating
Operating Temperature Range (C)
Package Group
Pin/Package
?

MAX232E
2 ? ?
2 ? ?
5 ? ?
250 ? ?
5 ? ?
15 ? ?
Catalog ? ?
-40 to 85 0 to 70 ? ?
PDIP SOIC SOIC TSSOP ? ?
16PDIP 16SOIC 16SOIC 16TSSOP ? ?

方框圖 (1)

技術文檔

數據手冊（1）

MAX232E Dual RS-232 Driver and Receiver With IEC61000-4-2 Protection 數據表

元器件購買 MAX232E 相關庫存

RS-232端口擴展芯片

型號：MAX232EIDR 封裝：SOIC16_150MIL

品牌：TI 描述：具有IEC61000-4-2保護的MAX232E雙RS-232驅動器和接收器 SOIC16_150MIL 4.5~5.5V

金額：￥
去購買
RS-232端口擴展芯片

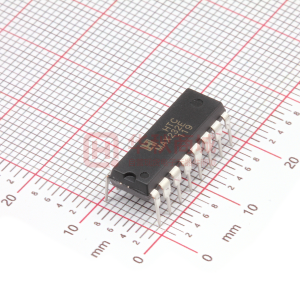

型號：MAX232EN 封裝：DIP16_10.16X6.6MM
