優勢和特點

• 符合SONET抖動傳遞/產生/容差要求
• 量化器靈敏度：4 mV（典型值）
• 可調限幅電平：±100 mV
• 取得專利的時鐘恢復架構
• 信號丟失檢測范圍：3 mV至15 mV
• 單一參考時鐘頻率適用于所有速率，包括15/14 (7%)包裝器速率
• 選擇19.44 MHz、38.88 MHz、77.76 MHz或155.52 MHz REFCLK
• REFCLK輸入：LVPECL/LVDS/LVCMOS/LVTTL兼容（LVPECL/LVDS，僅在155.52 MHz時）
• 可選19.44 MHz片內振蕩器與外部晶振配合使用
• 失鎖指示器
• 用于高速測試數據的回送模式
• 輸出靜噪和旁路特性
• 單電源供電：3.3 V
• 低功耗：540 mW（典型值）

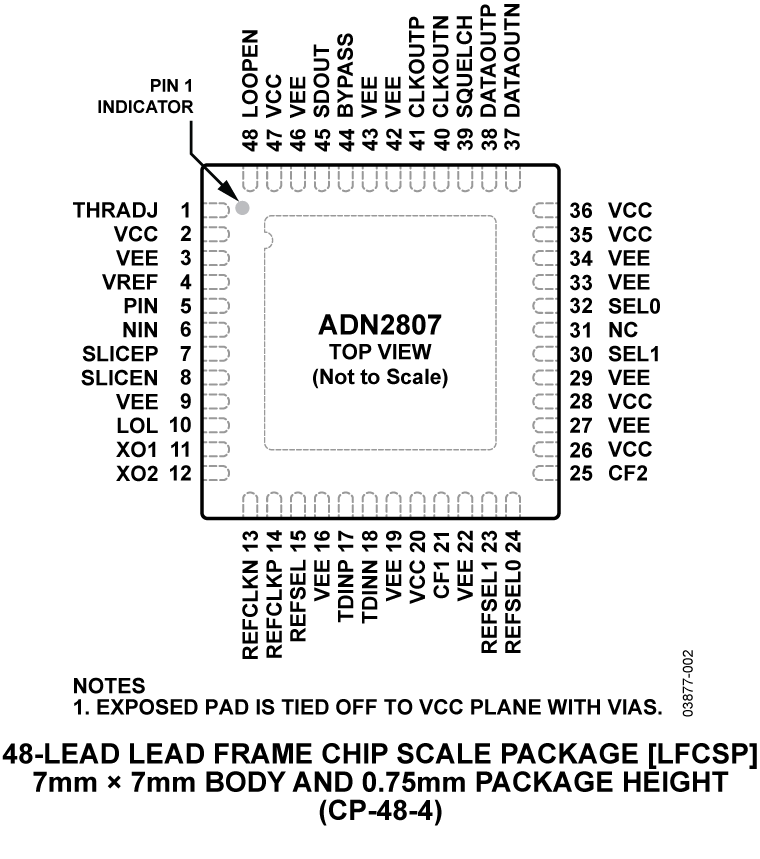

• 7 mm × 7 mm、48引腳LFCSP

產品詳情

ADN2807可提供下列接收器功能：量化、信號電平檢測、時鐘和數據恢復，適用于OC-3、OC-12和15/14 FEC數據速率。該器件滿足所有的SONET抖動要求，包括抖動傳遞、抖動產生和抖動容差。所有規格均相對于–40°C至+85°C環境溫度而言，除非另有說明。

該器件主要用于WDM系統，可以結合外部參考時鐘或配有外部晶振的片內振蕩器使用。ADN2807同時支持本有速率和15/14速率數字包裝器，無需更改參考時鐘。

該器件配合PIN二極管和TIA前置放大器，可以實現高度集成的低成本、低功耗光纖接收器。

當輸入信號電平降至用戶可調閾值以下時，接收器前端信號檢測電路會予以提示。信號檢測電路具有遲滯特性，可防止輸出震顫。

ADN2807采用緊湊型7 mm × 7 mm、48引腳芯片級(LFCSP)封裝。

應用

• SONET OC-48、SDH STM-16和15/14 FEC
• WDM應答器
• 再生器/中繼器
• 測試設備
• 背板應用

方框圖
