AD9877 單電源電纜調制解調器/機頂盒混合信號前端（MxFE?）

優勢和特點

低成本3.3 V CMOS MxFE?，用于MCNS-DOCSIS、DVB、DAVIC兼容機頂盒和電纜調制解調器應用
232 MHz正交數字上變頻器
12位直接中頻DAC (TxDAC+?)
最高65 MHz載波頻率DDS
可編程采樣時鐘速率
可選插值濾波器

模擬發射輸出電平可調
12位、33 MSPS直接中頻ADC
雙通道、8位、16.5 MSPS采樣IQ ADC
兩個12位Σ-Δ型輔助DAC
與AD8321/AD8325或AD8322/AD8327直接接口
PGA電纜驅動器

產品詳情

AD9877是一款單電源電纜調制解調器/機頂盒混合信號前端，內置發射路徑插值濾波器、完整正交數字上變頻器和發射DAC。接收路徑內置12位ADC和雙通道8位ADC。內部需要的所有時鐘和輸出系統時鐘均由PLL從單晶體或時鐘輸入產生。

發射路徑插值濾波器提供12或16倍的升采樣系數，輸出信號帶寬高達8.4 MHz。直接數字頻率合成器（DDS）可以產生最高65 MHz的載波頻率，頻率調諧分辨率為26位。發射DAC的分辨率為12位，能以高達232 MSPS的采樣速率工作。模擬輸出可以在0 dB至7.5 dB范圍內調整，步進為0.5 dB，以便在輸出電平需要降低時保持發射路徑信噪比（SNR）性能。

12位ADC具有出色的欠采樣性能，使其可提供10個以上的有效位數（ENOB），中頻輸入最高可達75 MHz。12位中頻ADC的采樣速率最高達33MHz，使其可以處理寬帶信號輸入。

提供兩個可編程Σ-Δ型DAC，可用來控制可變增益放大器（VGA）或電壓控制調諧器等外部元件。

該器件集成有CA端口，使主機處理器能通過MxFE串行端口(SPORT)控制AD8321/AD8323或AD8322/AD8327可編程增益放大器（PGA）電纜驅動器。

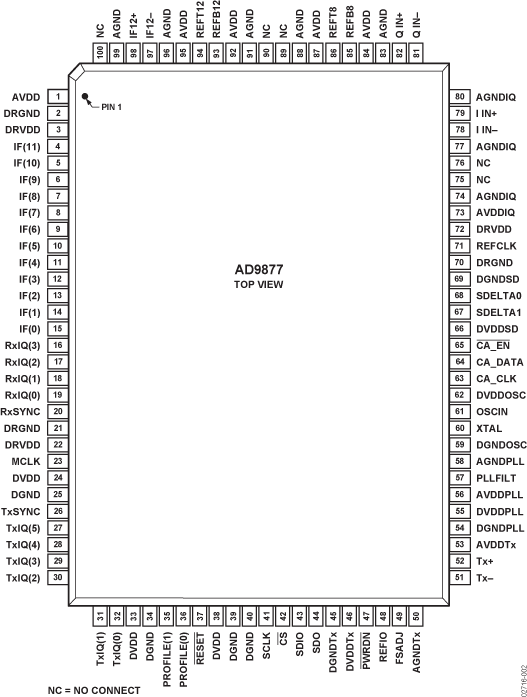

AD9877采用100引腳MQFP封裝。與引腳兼容產品AD9873相比，其接收路徑欠采樣性能更佳，成本更低。額定溫度范圍為-40oC至+85oC工業溫度范圍。
