優勢和特點

• 具監視功能的軌至軌電流檢測放大器
• 寬輸入電壓范圍：3.4V 至 42V
• 超低靜態電流突發模式 (Burst Mode^?) 操作：

  • 3μA I_Q (調節 12V_IN 至 3.3V_OUT)
  • 輸出紋波 < 10mV_P-P
• 高效率同步操作：

  • 95% 效率 (在 3A，從 12V_IN 產生 5V_OUT)
  • 94% 效率 (在 3A，從 12V_IN 產生 3.3V_OUT)
• 快速最小接通時間：40ns
• 在所有條件下均可提供低壓差：250mV (在 3A)
• 允許使用小型電感器
• 低 EMI
• 可調及可同步頻率范圍：200kHz 至 2.2MHz
• 電流模式操作
• 準確的 1V 使能引腳門限
• 內部補償
• 輸出軟起動和跟蹤

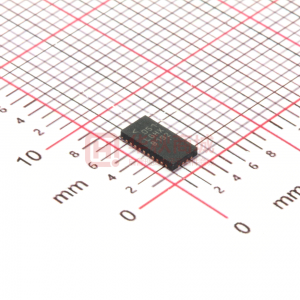

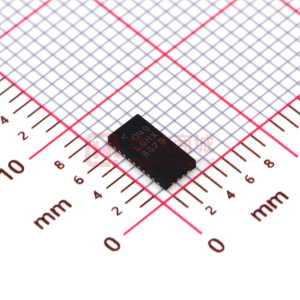

• 小外形的耐熱性能增強型 3mm x 6mm 28 引腳 QFN 封裝

產品詳情

LT^?8613 是一款緊湊、高效率、高速、同步、單片式、降壓型開關穩壓器，其僅消耗 3μA 的靜態電流。該器件集成了上管和下管電源開關以及所有必要的電路，以最大限度地降低增設外部組件的需要。具有監視和控制引腳的內置電流檢測放大器可提供準確的輸入或輸出電流調節和限制。低紋波突發模式操作可在非常低的輸出電流條件下實現高效率，同時保持輸出紋波低于 10mV_P-P。一個 SYNC 引腳用于實現至外部時鐘的同步。內部補償和峰值電流模式拓撲允許使用小型電感器，并實現快速瞬態響應和優良的環路穩定性。EN/UV 引腳具有一個準確的 1V 門限，并可用于設置 V_IN 欠壓閉鎖或關斷 LT8613 以將輸入電源電流減小至 1μA。TR/SS 引腳上的一個電容器負責設置啟動期間的輸出電壓斜坡上升速率。當 V_OUT 位于編程輸出電壓的 ±9% 以內及出現故障情況時，PG 標記將發出指示信號。LT8613 采用小外形 28 引腳 3mm x 6mm QFN 封裝，具有用于實現低熱阻的裸露襯墊。

Applications

• 汽車和工業電源
• 通用降壓
• 恒定電流恒定電壓 (CCCV) 電源
  ?
