LTM8042 μModule 升壓型 LED 驅動器和電流源

數據:

優勢和特點

  • 具 3000:1 調光比的 True Color PWM?
  • 可在升壓、降壓或降壓-升壓模式中運作
  • 寬輸入電壓范圍:
    • 工作于 3V 至 30V
    • 瞬態電壓保護至 40V
  • 柵極驅動器利用 P 溝道 MOSFET 來實現任選的 PWM 調光
  • 可調頻率:250kHz 至 2MHz
  • 恒定電流和恒定電壓調節
  • 低停機電流:<1μA
  • 具有金制襯墊涂層并符合 RoHS 標準的封裝

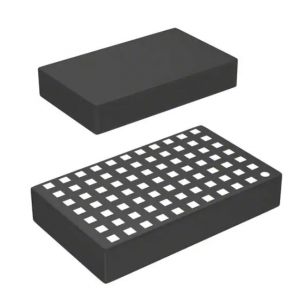

  • 纖巧、扁平的 (9mm x 15mm x 2.82mm) 表面貼裝型 LGA 封裝

?

產品詳情

LTM?8042 是一款完整的 μModule? 升壓型 LED 驅動器,專為驅動高達 1A 的 LED 而設計,LTM8042-1 則為驅動高達 350mA 的 LED 而設計。該器件實現了升壓型電源拓?fù)浣Y(jié)構與獨特電流環路的整合,以充當一個恒定電流源。PWM 輸入可提供高達 3000:1 的 LED 調光,而 10:1 的模擬調光則可通過單個電阻器或施加在 CTL 引腳上的模擬電壓來實現。與所有的升壓型拓?fù)浣Y(jié)構一樣,LTM8042 / LTM8042-1 在其輸入和輸出之間具有一條不間斷的電流通路,因而不能容許發生從輸出至地的短路或過載狀況。

# WHITE LEDS LED CURRENT 12VIN 24VIN
6 1A LTM8042
7 350mA LTM8042-1
8 1A LTM8042
9 350mA LTM8042-1

LTM8042 / LTM8042-1 采用耐熱增強型緊湊模壓焊盤網格陣列 (LGA) 封裝。LTM8042 / LTM8042-1 是符合無鉛和 RoHS 標準。

?


應用


  • 顯示器背面照明
  • 汽車和航空電子設備照明
  • 照明
  • 掃描儀

?

方框圖







技術文檔

數據手冊(1)
元器件購買 LTM8042 相關庫存
