優勢和特點

• 輸出電流：1.1A
• 壓差：310mV
• 低噪聲：40μV_RMS (10Hz 至 100kHz)
• 500μA 靜態電流 (可調版本)
• 寬輸入電壓范圍：1.8V 至 20V
• 無需保護二極管
• 壓降條件下的受控靜態電流
• 可調輸出范圍：1.20V 至 19.5V
• 固定輸出電壓：1.5V、1.8V、2.5V、3.3V
• 停機模式中的靜態電流 <1μA
• 采用 10μF 輸出電容器時可實現穩定
• 采用陶瓷電容器、鉭電容器或鋁電解電容器時可實現穩定
• 反向電池保護
• 無反向電流
• 具折返保護功能的電流限制
• 熱限制

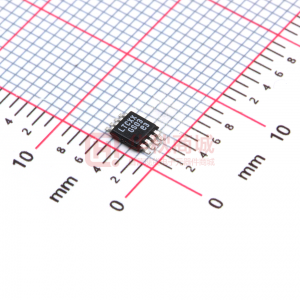

• 采用 5 引腳 TO-220、DD-PAK、耐熱增強型 8 引腳 MSOP 和 8 引腳 3mm x 3mm DFN 封裝

?

產品詳情

LT^?1965 是一款低噪聲、低壓差線性穩壓器。該器件可提供 1.1A 的輸出電流和一個 310mV 的典型壓差。工作靜態電流為 500μA (可調版本)，并在停機模式中降至 1μA 以下。靜態電流處于良好受控狀態；與采用其他許多穩壓器時不同，它在壓降條件下并不上升。LT1965 穩壓器具有非常低的輸出噪聲，因而非常適合于敏感的 RF 和 DSP 電源應用。
輸出電壓變化范圍為 1.20V 至 19.5V。LT1965 穩壓器可在采用低至 10μF 的輸出電容器時實現穩定。內部保護電路包括反向電池保護、具折返保護功能的電流限制、熱限制和反向電流保護。LT1965 系列可提供 1.5V、1.8V、2.5V 和 3.3V 的固定輸出電，以及與 1.20V 基準電壓用作一個可調器件。提供的封裝型式包括 5 引腳 TO-220、5 引腳 DD-PAK 以及耐熱增強型 8 引腳 MSOP 和扁平 (0.75mm) 8 引腳 3mm x 3mm DFN 封裝。

Applications

• 邏輯電源
• 用于開關電源的后置穩壓器
• 低噪聲儀表

?

方框圖
