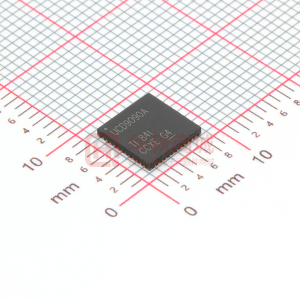

UCD9090A UCD9090A 支持 ACPI 的 10 軌電源序列發生器和監視器

數據:

產品信息

描述 UCD9090A 是一款 10 軌 PMBus/I2C 可尋址電源排序器和監視器。該器件集成一個 12 位 ADC,用于監視多達 10 個電源電壓輸入。通用輸入輸出 (GPIO) 引腳共有 23 個,分別可用于電源使能、上電復位信號、外部中斷、級聯或者其他系統功能。其中的 10 個 GPIO 引腳提供 PWM 功能。利用這些引腳,UCD9090A 支持裕度調節以及通用 PWM 功能。 運用引腳選定電壓軌狀態功能可實現特定的電源狀態。該功能允許使用多達3個GPI來啟用和停用任意電壓軌。對于執行系統低功耗模式及用于硬件設備的高級配置和電源接口 (ACPI) 規范而言,這一點是很有用處的。這個TI的 融合數字電源設計人員軟件用于器件配置。這款基于PC的圖形用戶界面 (GUI) 提供了一種用于配置,存儲和監視所有系統操作參數的直觀界面。特性 監視及排序 10 個電壓軌所有電壓軌每 400μs 采樣一次 帶有 2.5V、0.5% 內部 VREF 的 12 位模數轉換器 (ADC)排序基于時間,電壓軌及引腳相關性 每個監視器具有4個可編程欠壓及過壓閾值每個監視器可提供非易失性錯誤及峰值日志記錄 (最多 26 個故障詳細條目) 針對10個電壓軌的閉環裕度調節能力裕度輸出可調節軌電壓以與用戶規定的裕度門限相匹配可編程安全裝置定時器及系統復位 靈活的數字I/O配置 響應并監視由通用輸入 (GPI) 觸發的故障 可輕松級聯多個電源排序器并加以協調以提供故障響應 引腳選擇電源軌狀態 可級聯多個器件 多相位脈寬調制 (PWM) 時鐘發生器時鐘頻率范圍:15.259kHz 至 125MHz 能夠為同步開關模式電源配置獨立的時鐘輸出JTAG和I2C/SMBus/PMBus接口應用工業用/自動測試設備(ATE)電信及網絡設備服務器和存儲系統 任何需要對多個電源軌進行排序和監視的系統All trademarks are the property of their respective owners.

電路圖、引腳圖和封裝圖

技術文檔

數據手冊(1) 相關資料(6)
元器件購買 UCD9090A 相關庫存
