描述

6N137數字隔離器是一個光耦合邏輯門，結合了GaAsP發光二極管和集成的高增益光電探測器。使能輸入允許檢測器被選通。探測器IC的輸出是開路集電極肖特基鉗位晶體管。

這種獨特的設計提供了最大的交流和直流電路隔離，同時實現了TTL兼容性。光耦合器的交流和直流工作參數保證在-40°C至85°C之間，可實現無故障的系統性能。

6N137適用于高速邏輯接口，輸入/輸出緩沖，適用于環境中的線路接收器傳統的線路接收器不能容忍，建議在極高地或誘發噪聲環境中使用。



<！ - 會話數據 - >

功能

• 高速：10MBd典型
• 兼容LSTTL / TTL
• 低輸入電流能力：5 mA

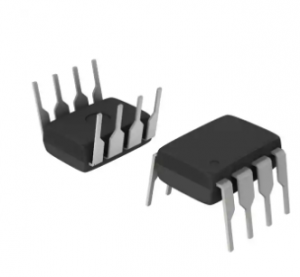

• 提供8引腳DIP，SOIC-8，寬體封裝
• 可選輸出（僅限單通道產品）
• 安全認證：

UL認可 - 根據UL1577，1分鐘為3750 V rms，1分鐘為5000 Vrms（對于選項020）
CSA認證

• 可用選項包括：

020 = 5000 Vrms / 1分鐘UL額定值選項
060 = IEC / EN / DIN EN 60747-5-2 VIORM = 630 Vpeak選項
300 =鷗翼表面貼裝選件 500 =卷帶包裝選項
XXXE =無鉛選項

應用程序

• 隔離線路接收器
• 計算機外圍設備接口
• 微處理器系統接口
• A / D，D / A轉換的數字隔離
• 開關電源
• 儀器輸入/輸出隔離
• 接地環路消除
• 脈沖變壓器更換nt
