單晶片PLL電路

ＰＬＬ用ＩＣ已快速的進入高集積化，以往需要２～３晶片之情形，現在只需單晶片之
專用ＩＣ就可以概括所有的功能了。ＭＣ１４５１６３Ｐ（Motorola）的內部有基準振蕩器，
分頻相位比較器，可程式計頻器（Programmable Counter）等電路，因此需要外附的電路只是
ＶＣＯ電路而已。
此ＰＬＬ鎖相環 ＩＣ是屬於Ｃ－ＭＯＳ型的，電源電壓在３～９Ｖ均可正常動作，可以直接
輸入的頻率達３０ＭＨｚ，分頻比由ＢＣＤ碼設定，其范圍系３～９９９。但是最高輸入頻
率為３０ＭＨｚ是指電源電壓於５Ｖ時之數值，經試驗得知，若電源電壓提高至８Ｖ左右，
便可達９０ＭＨｚ，但是可保證的數值大概是在８０ＭＨｚ左右。

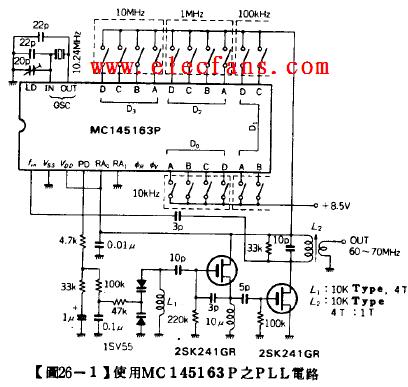

圖２６－１系其電路，大約是６０～７０ＭＨｚ之ＰＬＬ電路，ＶＣＯ振蕩器是由２Ｓ
Ｋ２４１ＧＲ組成的，緩沖級亦由２ＳＫ２４１ＧＲ組成，使振蕩頻率改變的變容二極體系
使用ＦＭ調諧器中經常看到的１ＳＶ５５。調整的方法系調整Ｌ１之磁蕊使振蕩頻率為７０ＭＨｚ時，加到變容二極體上的電壓為６Ｖ。
ＭＣ１４５１６３Ｐ封裝後的體積稍微大了一點，但是由於有高集積度及以ＢＣＤ碼便很
容易設定頻率等優點，所以還算是很受歡迎的ＰＬＬ ＩＣ。
