隨著科技的飛速發展，芯片在現代電子設備中扮演著越來越重要的角色。芯片封裝是電子制造領域的關鍵環節，它將裸片與外部電氣連接，保護內部電路，提高芯片的可靠性和性能。本文將詳細介紹芯片封裝的工藝流程，以便更好地理解芯片封裝在電子制造業中的重要性。

一、芯片封裝的基本概念

芯片封裝是將集成電路（IC）裸片與封裝材料結合，實現裸片與外部電路連接的過程。封裝不僅起到保護集成電路的作用，還可以提高熱性能，優化電磁兼容性，以及便于生產和安裝。

二、芯片封裝的工藝流程

芯片封裝的工藝流程主要包括以下幾個步驟：

裸片預處理

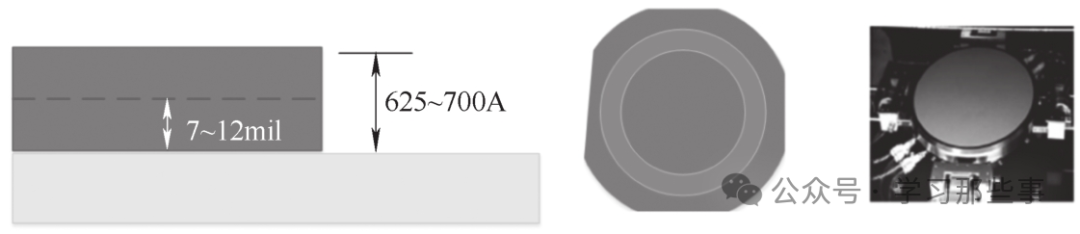

裸片預處理主要包括晶圓切割和裸片清洗兩個環節。晶圓切割將晶圓上的多個集成電路切割成單個裸片；裸片清洗則是將切割過程中產生的雜質和污染物清除，確保裸片的清潔和完整性。

芯片粘結

芯片粘結是將裸片固定到引線架或載板上的過程，通常采用導電膠、錫膏或金屬粘結材料。粘結過程需要精確控制位置和壓力，以確保裸片與引線架或載板的良好接觸和可靠性。

焊線

焊線是將裸片的電極與引線架或載板上的相應引腳連接起來的過程，主要采用金、鋁或銅等導電材料。焊線過程中需要控制焊線的形狀、尺寸和張力，以保證焊點的可靠性和性能。

封裝

封裝是將裸片、引線架或載板及焊線等組件封裝在封裝材料中的過程。根據封裝材料的不同，封裝過程可以分為塑封、陶瓷封裝和金屬封裝等。封裝過程需要控制封裝材料的溫度、壓力和流動性，以確保封裝的完整性和可靠性

檢測與測試

封裝完成后，需要對芯片進行檢測與測試，以確保其性能和可靠性。檢測與測試主要包括外觀檢查、電性能測試、熱性能測試和可靠性測試等。外觀檢查主要檢查封裝的完整性、表面質量和引腳排列；電性能測試則是驗證芯片的電氣特性是否符合規格要求；熱性能測試主要檢測芯片的熱阻和功耗；可靠性測試則是通過高溫、高濕、沖擊和振動等環境條件測試芯片的穩定性和耐久性。

切割與打標

檢測與測試合格后，將封裝好的芯片進行切割和打標。切割過程將多個封裝好的芯片分割成單個單位，便于后續的組裝和應用；打標則是在芯片封裝表面印刷或激光刻錄相關信息，如生產廠家、型號、生產批號等，以便追溯和管理。

包裝與存儲

最后，將合格的芯片進行包裝和存儲。包裝過程需要對芯片進行防靜電、防潮和防震處理，以保護芯片的性能和可靠性；存儲則需要將芯片存放在適當?shù)沫h(huán)境條件下，避免受到高溫、高濕和塵埃等不良影響。

三、總結

芯片封裝作為電子制造業的重要環節，其工藝流程涉及多個步驟，包括裸片預處理、芯片粘結、焊線、封裝、檢測與測試、切割與打標以及包裝與存儲等。在整個工藝流程中，各個環節都需要嚴格控制參數和條件，以確保封裝芯片的性能和可靠性。隨著封裝技術的不斷發展，芯片封裝將更加高效、環保和智能化，為現代電子設備提供更強大的支持。
