概述
AD9522-4提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，并且片內集成鎖相環（PLL）和電壓控制振蕩器（VCO）。片內VCO的調諧頻率范圍為1.4 GHz至1.8 GHz。也可以使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。

AD9522串行接口支持SPI和I^2^C?端口。封裝內EEPROM可以通過串行接口進行編程，存儲用于上電和芯片復位的用戶定義寄存器設置。
數據表：*附件：AD9522-4 12路LVDS 24路CMOS輸出時鐘發生器，集成1.6 GHz VCO技術手冊.pdf

AD9522具有12路LVDS輸出（分為四組）。任一路800 MHz LVDS輸出均可重新配置為兩路250 MHz CMOS輸出。

每組輸出均具有一個分頻器，其分頻比（從1至32）和相位（粗調延遲）均可以設置。

AD9522提供64引腳LFCSP封裝，可以采用3.3 V單電源供電。外部VCO的工作電壓最高可達5.5 V。

AD9522的額定工作溫度范圍為?40°C至+85°C標準工業溫度范圍。

AD9520-4是AD9522-4的等效產品，采用LVPECL/CMOS驅動器而非LVDS/CMOS驅動器。

^1^AD9522在本數據手冊中泛指AD9522系列的所有器件。但是，使用AD9522-4時，它僅指AD9522系列的該特定器件。

應用

• 低抖動、低相位噪聲時鐘分配
• SONET、10Ge、10G FC和其它10 Gbps協議的時鐘產生和轉換
• 前向糾錯（G.710）
• 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
• 高性能無線收發器
• 自動測試設備（ATE）和高性能儀器儀表
• 寬帶基礎設施

框圖

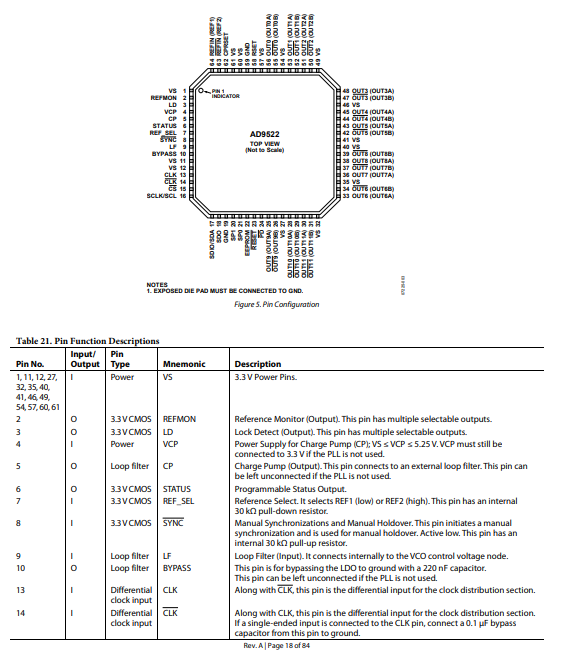

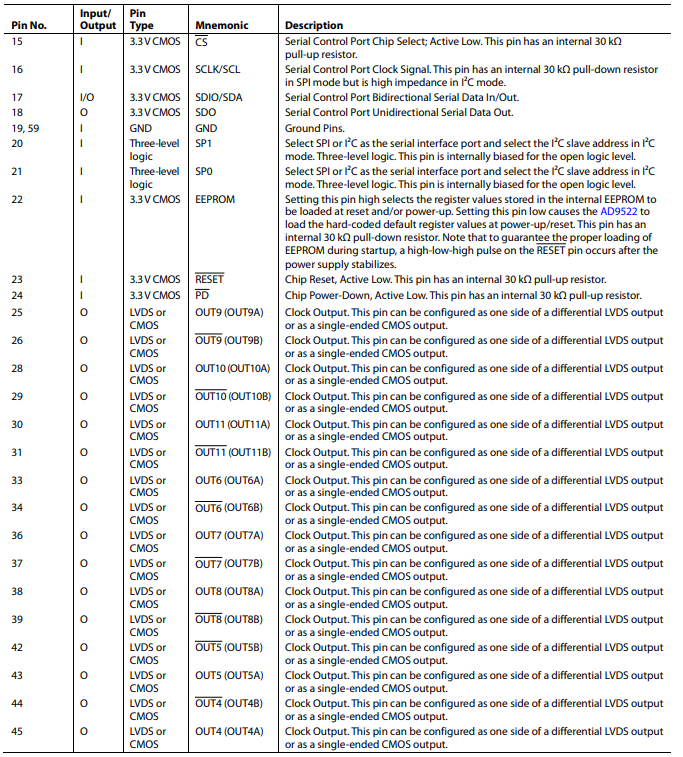

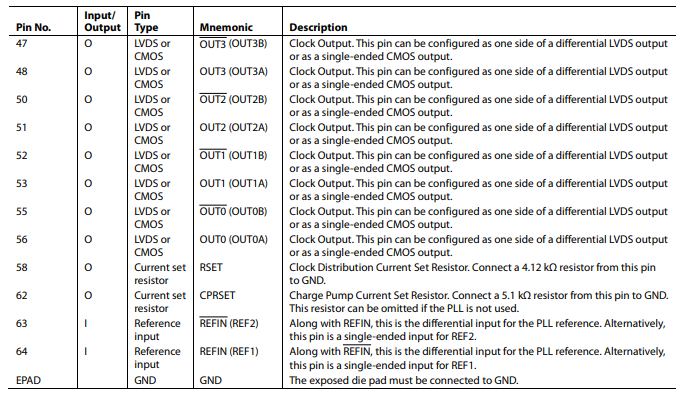

引腳配置描述

片上VCO

AD9522集成了一個片上VCO，其頻率范圍見表2。校準程序可確保VCO在所需頻率附近穩定運行。必須先校準VCO，再設置PLL環路。此外，每次VCO頻率發生變化時，都要將其校準到標稱值。不過，一旦校準完成，VCO在很寬的溫度和電壓范圍內都能穩定運行，無需額外校準。有關更多信息，請參見“VCO校準”部分。

為了在這個VCO覆蓋的寬頻率范圍內進行調諧，需要使用調諧范圍。校準程序會選擇相應的范圍，以實現所需的VCO頻率。有關更多校準部分的信息，請參見“VCO校準”。

片上VCO由片上低壓差（LDO）線性穩壓器供電。LDO可在一定程度上隔離VCO電壓的變化，使電源電壓電平相對穩定。必須通過220 nF電容將BYPASS引腳連接到地，以確保穩定性。這款LDO采用了亞德諾半導體（Analog Devices, Inc.）的anyCAP?系列穩壓器技術，對所用電容類型不敏感。不支持從BYPASS引腳驅動外部負載。

使用外部VCO/VCXO時，可將BYPASS和LF引腳懸空。圖41展示了這種配置。

PLL外部環路濾波器

使用外部VCO時，外部環路濾波器必須以BYPASS引腳為參考點，以實現最佳噪聲性能和穩定性。圖40展示了使用內部VCO的PLL的外部環路濾波器示例。必須根據VCO的KVCO、PFD的電荷依賴性、CP電流、期望的環路帶寬以及期望的相位裕度來計算環路濾波器。環路濾波器會影響相位噪聲、鎖定建立時間和環路穩定性。了解PLL理論有助于理解環路濾波器的設計。ADIsimCLK可根據應用要求幫助計算環路濾波器。

使用外部VCO時，外部環路濾波器必須以地為參考點。圖41展示了使用外部VCO的PLL的外部環路濾波器示例。

圖40. 使用內部VCO的PLL的外部環路濾波器示例

圖41. 使用外部VCO的PLL的外部環路濾波器示例

圖42和圖43分別展示了用于生成圖30和圖31中曲線的典型PLL環路濾波器。

圖42. 用于時鐘生成的典型PLL環路濾波器

圖43. 用于時鐘凈化的典型PLL環路濾波器

PLL參考輸入

AD9522具有靈活的PLL參考輸入電路，支持全差分輸入、兩個獨立的單端輸入，或采用片上穩幅放大器的16.62 MHz至33.33 MHz晶體振蕩器。可選的參考時鐘倍頻器可用于將PLL參考頻率加倍。差分和單端輸入均為自偏置，便于交流或直流耦合信號輸入。

必須專門啟用差分或單端參考輸入。默認情況下，所有PLL參考輸入均處于關閉狀態。

差分輸入和單端輸入共用引腳REFIN (REF1) 和 overline{text{REFIN}} (REF2)。所需的參考輸入類型由寄存器0x01C選擇和控制（見表49和表53）。

選擇差分參考輸入時，自偏置電平會使兩端略微偏移（約 -100 mV，見表2），以防止參考信號緩慢或丟失時緩沖器出現抖動。這會增加驅動器所需的電壓擺幅，可通過交流耦合LVDS或交流耦合LVPECL信號來克服這種偏移。
