Modbus rtu轉profibusDP接電機保護器快速配置案例

在工業自動化領域，不同協議的設備之間進行通信是一項重要而復雜的任務。
通過Modbus RTU轉Profibus DP網關的配置，可以有效地實現電機保護器與主控系統之間的數據交換和遠程控制。

我們需要明確案例的控制對象是電動機保護器，以及現場各項參數的顯示與報警需求。在這個案例中，系統PLC選用的是西門子S7-1200，它能夠通過Modbus RTU轉Profibus DP網關模塊來控制現場的設備，并監控?cái)?shù)據。這種配置方式不僅能夠滿足實時監控的需求，還能保證系統的高效運行。

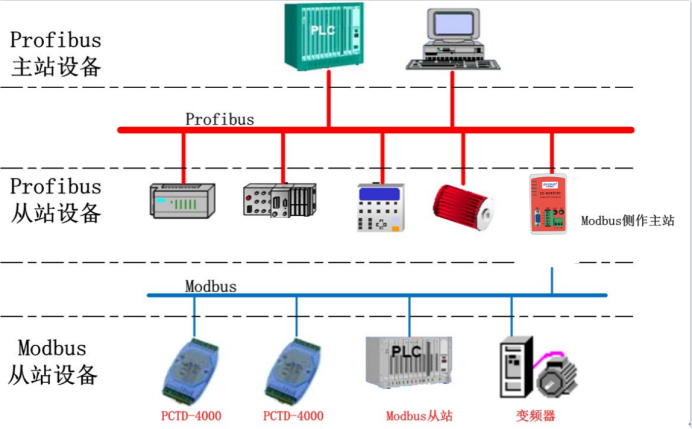

接下來，我們來具體看一下興達易控XD-MDPB100網關的技術參數。該網關在Profibus DP一側為Profibus DP從站，在Modbus一側則作為Modbus主站。它支持標準的Profibus DPV0、V1協議，并且具備自動波特率檢測功能。此外，Profibus DP支持最大的輸入字節數為244字節，最大的輸出字節也為244字節。這些技術規格為我們的快速配置提供了堅實的基礎。

電源接口

物理接口：3P端子。

輸入電壓范圍：7~36V。

具備反接、過壓、過流、過熱保護功能。

功率消耗：1W。

環境指標

工作溫度：（-20~70）℃。

工作濕度：5%~95%（25℃時），無凝結。

下面是具體配置操作步驟

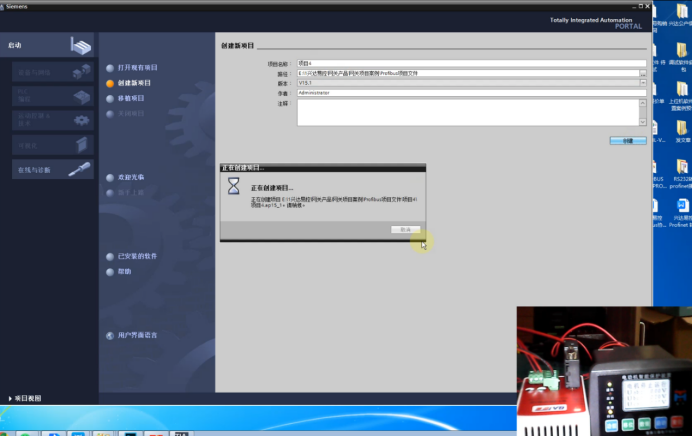

1、打開博圖編程軟件創建新項目：

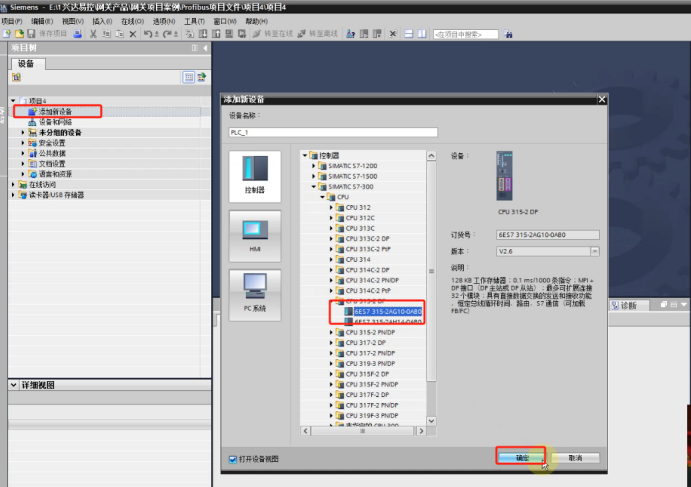

2、進入項目后“添加新設備”選擇plc型號點擊確認：

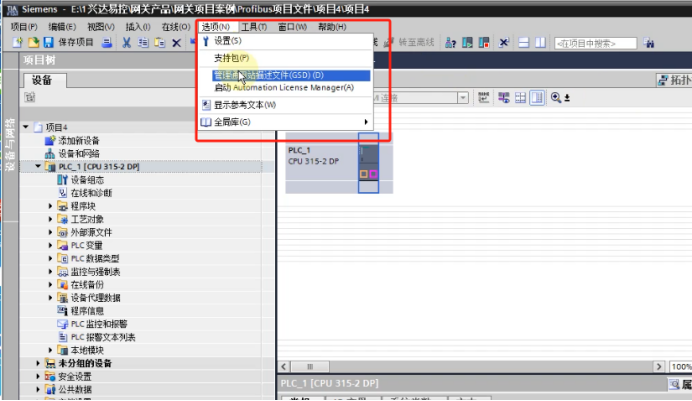

3、打開選項“管理通用站描述文件”安裝GSD文件：

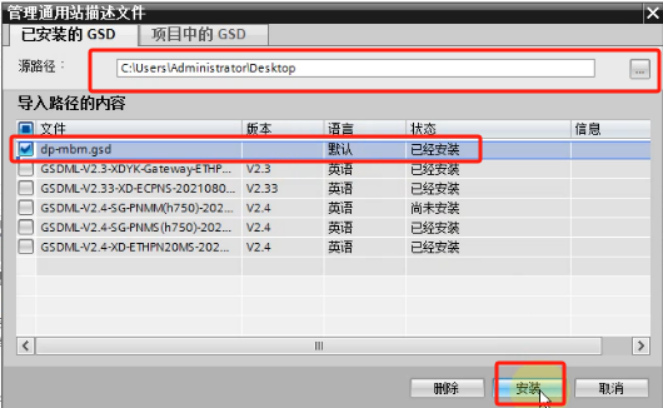

4、選擇GSD文件所在路徑，勾選GSD文件點擊安裝：

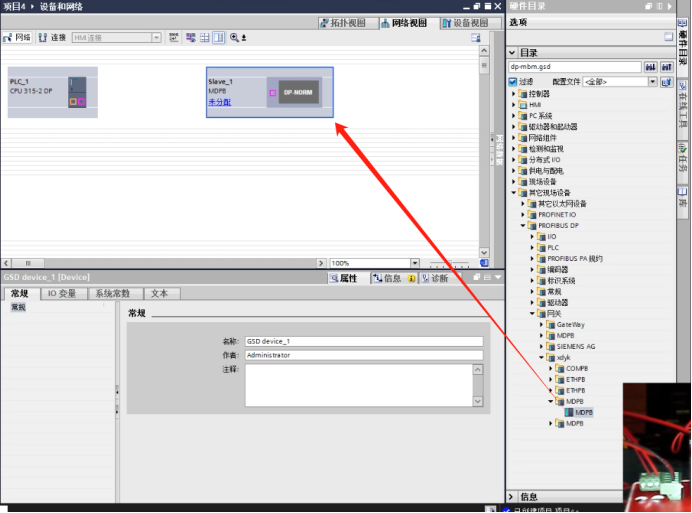

5、在右側硬件目錄找到安裝好的GSD文件，雙擊添加到網絡視圖進行組態：

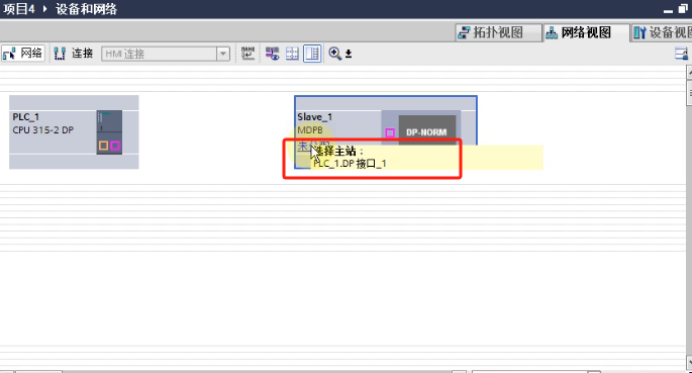

6、點擊模塊未分配 選擇主站進行與plc連接：

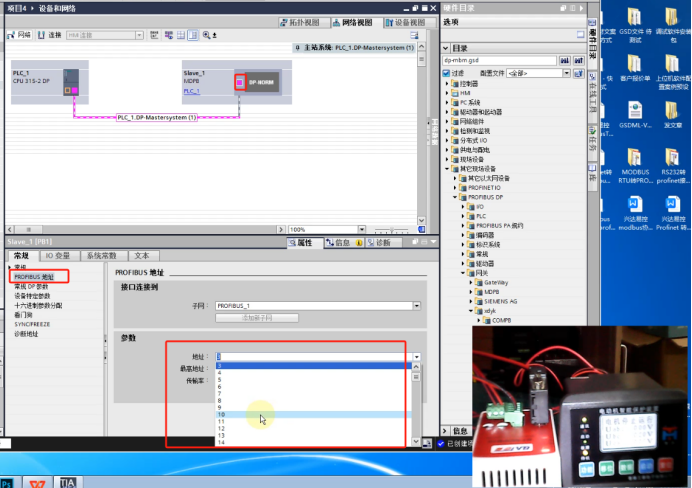

7、進入模塊屬性把PROFIBUS地址改成與網關撥碼地址一致：

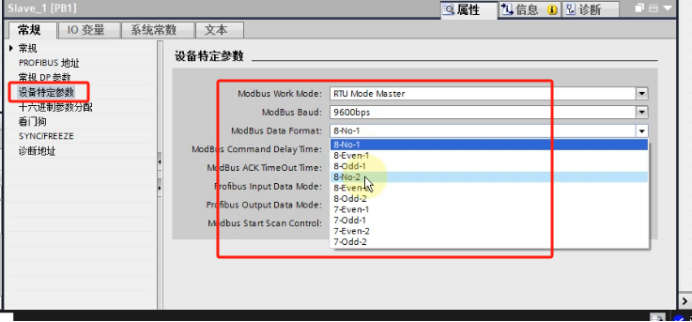

8、設備特定參數里修改波特率 數據位 校驗 停止位：

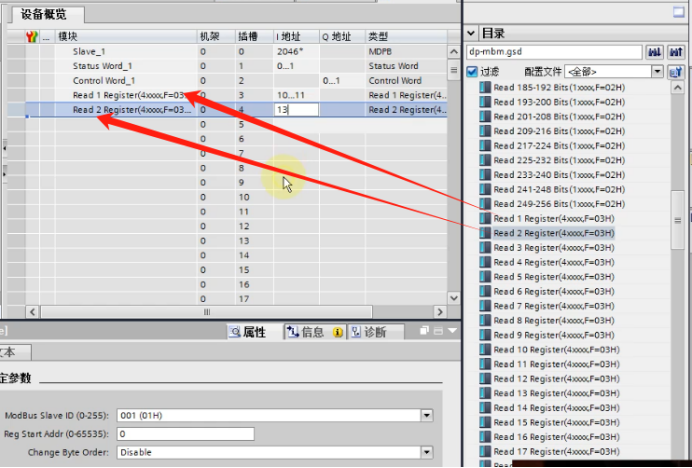

9、雙擊模塊進入設備視圖，在右側目錄找到

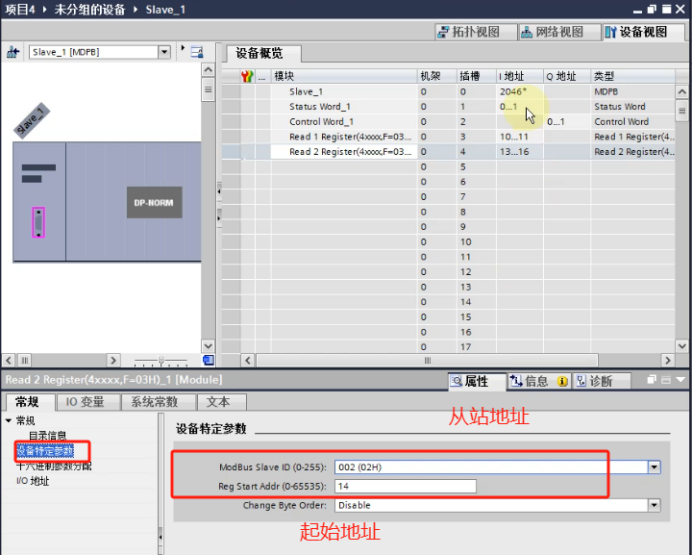

10、添加完指令在屬性 設備特定參數里設置從站地址和寄存器起始地址：

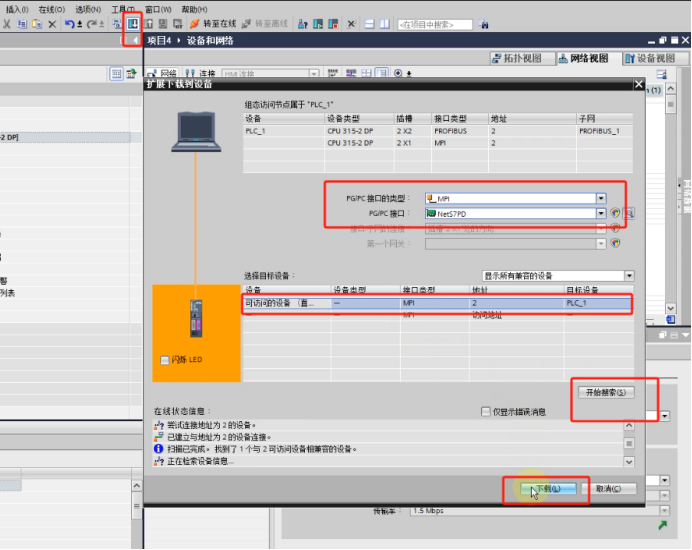

11、參數設置完成點擊導航欄下載 選擇接口類型進行搜索設備 選中搜索到的設備點擊下載：

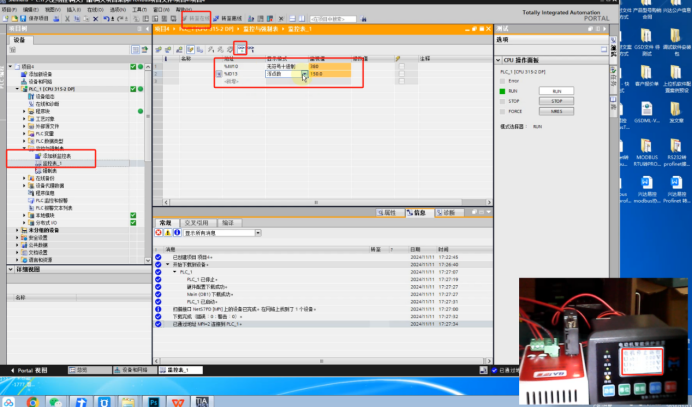

12、下載完成“轉至在線”創建新監控表輸入分配的IO地址進行監控：

Modbus RTU轉Profibus DP的轉換在工業自動化領域具有重要意義。
通過使用專門的協議轉換網關，可以實現不同協議之間的數據互通互聯，提高系統的兼容性和穩定性。
隨著工業自動化技術的不斷發展，協議轉換技術也將不斷進步和完善。
未來，我們可以期待更加高效、穩定和可靠的協議轉換解決方案的出現，以滿足更加復雜和多樣化的應用需求。
同時，對于工程師和企業來說，了解和掌握協議轉換技術也將成為提升自身競爭力的重要途徑之一。
