ModbusRTU轉profibusDP網關如何與萬利達電動機保護器快速通訊

在現代工業自動化控制系統中，設備間的通訊是確保系統高效、準確運行的關鍵。ModbusRTU和ProfibusDP都是廣泛應用于工業領域的通信協議，但它們各自有著不同的特性和應用場景。當需要將ModbusRTU設備與ProfibusDP網絡進行連接時，ModbusRTU轉ProfibusDP網關就扮演了重要角色。本文將以萬利達電動機保護器為例，探討如何實現ModbusRTU設備通過網關與ProfibusDP網絡的通信。

要將ModbusRTU設備接入ProfibusDP網絡，就需要使用專門的轉換網關。這類網關的主要功能是實現兩種不同通信協議之間的轉換和橋接。以萬利達電動機保護器為例，該設備通常采用ModbusRTU協議進行通信。通過引入ModbusRTU轉ProfibusDP網關，可以無縫地將萬利達電動機保護器與ProfibusDP網絡中的其他設備（如PLC、DCS等）進行數據交換。

在實際應用中，配置ModbusRTU轉ProfibusDP網關的過程相對直觀。首先，需要確定ModbusRTU設備的參數，包括波特率、數據位、停止位、校驗方式等。然后，將這些參數輸入到轉換網關的配置界面中，以便正確解析來自ModbusRTU設備的數據。

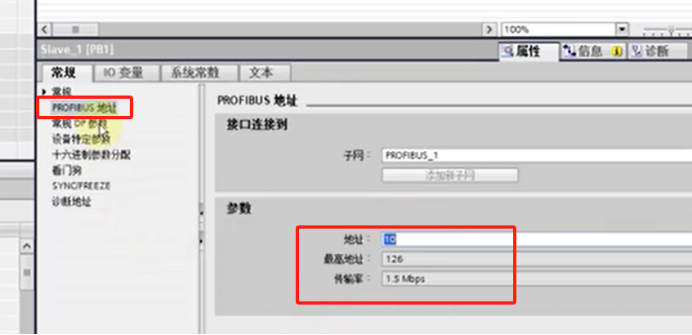

接下來，配置ProfibusDP側的參數，如DP地址、通信速率等，確保網關能夠在ProfibusDP網絡上正確注冊并通信。

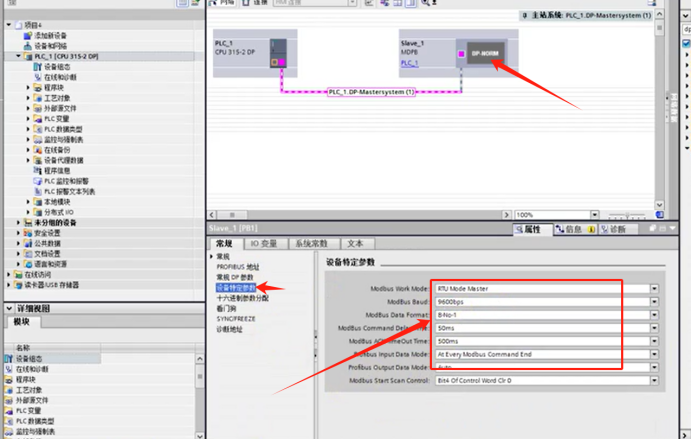

設置Modbus從站參數

一旦映射關系建立成功，網關就能夠自動處理Modbus RTU和Profibus DP之間的數據轉換工作。例如，當PLC通過Profibus DP發送讀取命令時，網關會解析該命令并將其轉換為對應的Modbus RTU請求幀，然后發送給萬利達電動機保護器；收到響應后，再將其轉換回Profibus DP格式返回給PLC。這樣，就實現了兩種不同協議設備之間的無縫通信。

通過合理選擇和使用Modbus RTU轉Profibus DP網關，并正確配置相關的網絡參數，可以有效地促進萬利達電動機保護器與其他工業自動化設備之間的信息交換，從而為實現更加智能高效的生產過程提供了有力支持。
