HMC734LP5/734LP5E具有4分頻功能的VCO，8.6-10.2GHz技術手冊
概述
HMC734是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 該器件集成諧振器、負電阻器件、變容二極管，并具有4分頻頻率輸出。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下尤為出色。 采用+5V電源電壓時，輸出功率為+18 dBm（典型值）。 不使用時可禁用預分頻器功能，以降低功耗。 該壓控振蕩器采用無鉛QFN 5x5 mm表貼封裝，同時無需外部匹配元件。
數據表：*附件：HMC734LP5 HMC734LP5E具有4分頻功能的VCO，8.6-10.2GHz技術手冊.pdf
應用
- 點對多點無線電
- 測試設備和工業控制
- SATCOM
- 軍用最終用途
特性
- 雙路輸出： Fo = 8.6 - 10.2 GHz
Fo/4 = 2.15 - 2.55 GHz - Pout： +18 dBm
- 相位噪聲： -100 dBc/Hz（100 kHz，典型值）
- 無需外部諧振器
- 32引腳5x5 mm QFN封裝： 25 mm2
框圖

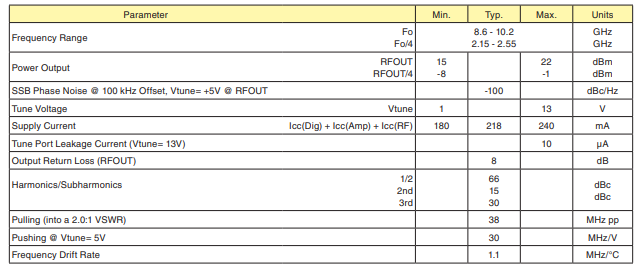

電氣規格

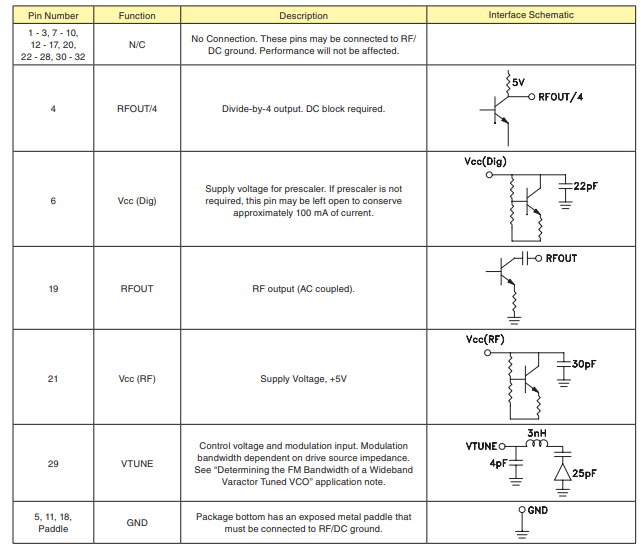

引腳配置描述

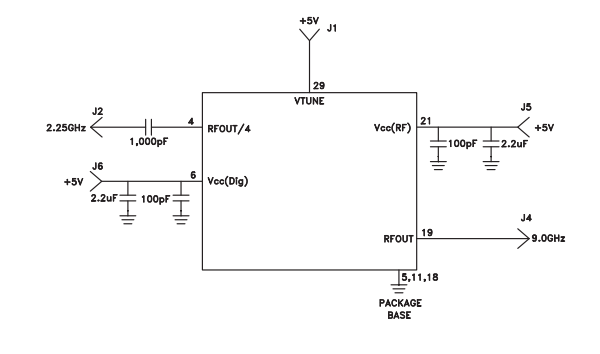

應用電路

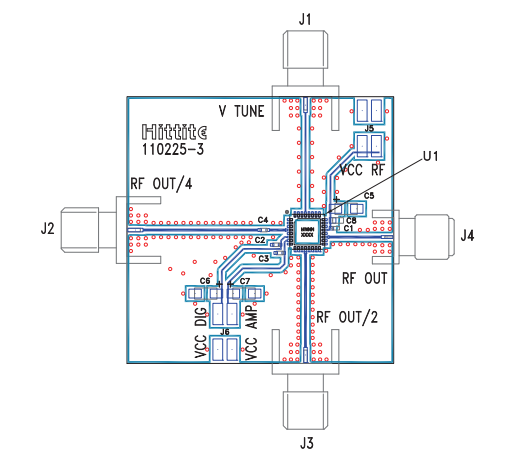

評估PCB
