概述
MAX5882為14位、4.6Gsps數/模轉換器(DAC),將電纜調制解調器終端(CMTS)和EQAM設備的多載波正交調幅(QAM)信號直接合成為RF輸出。DAC具有優異的雜散特性和噪聲、鄰道功率(ACP)性能,并可根據電纜數據傳輸業務接口規范(DOCSIS?)的要求直接合成為47MHz至1003MHz電纜下行鏈路的多個載波。4.6Gsps刷新速率允許以數字方式產生高于2GHz帶寬的信號。
器件具有四個14位、多路復用的低壓差分信號(LVDS)輸入端口,每個端口可工作在高達1150Mwps的雙數據率(DDR)或單數據率(SDR)模式。輸入支持差分高速收發器邏輯(DHSTL)輸入電平。由于在時鐘的上升沿和下降沿均觸發轉換,器件能夠支持的速率為1/2 DAC刷新時鐘頻率。每個端口的輸入數據速率為DAC刷新率的1/4或時鐘速率的1/2。器件集成延時鎖相環(DLL),簡化與FPGA或ASIC器件的接口。利用DLL調節輸出時鐘(DATACLK)的相位,以確保輸入LVDS數據總線與數據鎖存片上時鐘保持恰當?shù)亩〞r(shí)關系。
器件為電流控制型DAC,集成50Ω差分輸出匹配電阻,以確保最佳動態性能。器件采用3.3V和1.8V電源供電,工作在4.6Gsps時,功耗僅為2.3W。器件工作在擴展商業級溫度范圍(0°C至+85°C),采用256 CSBGA無鉛(Pb)/符合RoHS標準的封裝。
數據表:*附件:MAX5882 14位、4.6Gsps電纜下行RF直接合成DAC技術手冊.pdf
應用
- 廣播級視頻調制器
- 電纜調制解調器終端系統(CMTS)
- DOCSIS兼容Edge QAM設備
- 視頻點播(VOD)
特性
- 4.6Gsps輸出刷新率
- 直接合成RF輸出,47MHz至1003MHz
- 不會將HD3混疊到電纜頻帶
- 業內領先的DOCSIS 3.0噪底指標
- -70dBc @ f
OUT= 900MHz,8通道(256 QAM) - -66dBc @ f
OUT= 900MHz,16通道(256 QAM) - -62dBc @ f
OUT= 900MHz,32通道(256 QAM) - -57dBc @ f
OUT= 500MHz,128通道(256 QAM)
- -70dBc @ f
- 9dBm (CW)高輸出功率
- 支持低功耗設計
- 4:1多路復用LVDS輸入
- 每個端口高達1150Mwps
- 雙數據率(DDR)模式
- 片上DLL用于同步輸入數據
- 奇偶校驗錯誤標識
- 內部50Ω差分輸出匹配電阻
- 輸入寄存器掃描模式
- 緊湊的17mm × 17mm、256引腳CSBGA封裝
- 備有評估板(定購MAX5882EVKIT+)
框圖

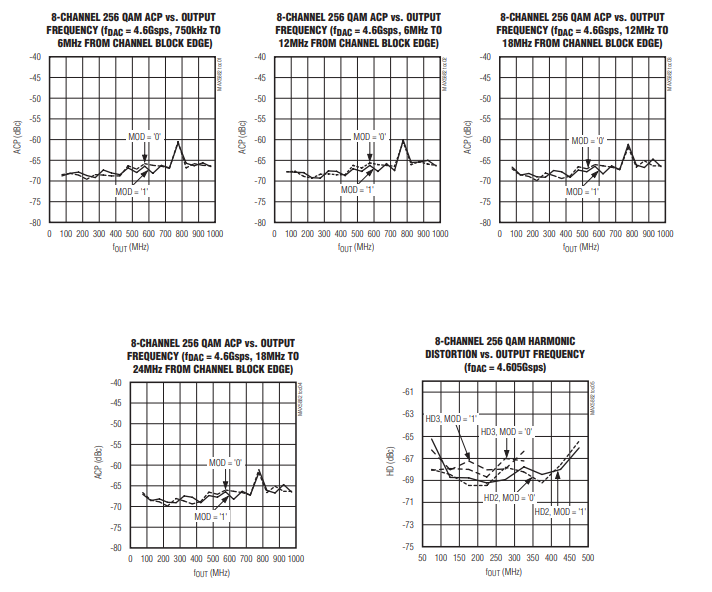

典型操作特性
應用信息
啟動條件
該設備采用了保護電路,以防止數模轉換器(DAC)輸出端受損。當參考電壓(VREFIO)低于0.4V時,內部時鐘電路將被禁用。當DAC輸出不工作時,保護電路處于激活狀態。如果數據來源需要DATA時鐘來正常運行,那么參考電壓必須保持在0.4V以上。
設備的數字鎖相環(DLL)電路需要一個有源、穩定的時鐘輸入和穩定的電源,才能準確運行。在施加初始電源并使時鐘穩定后,DLL電路應通過將DLLOFF引腳設置為邏輯0來復位。然后可以根據需要更改DLL頻率和延遲。
輸出耦合

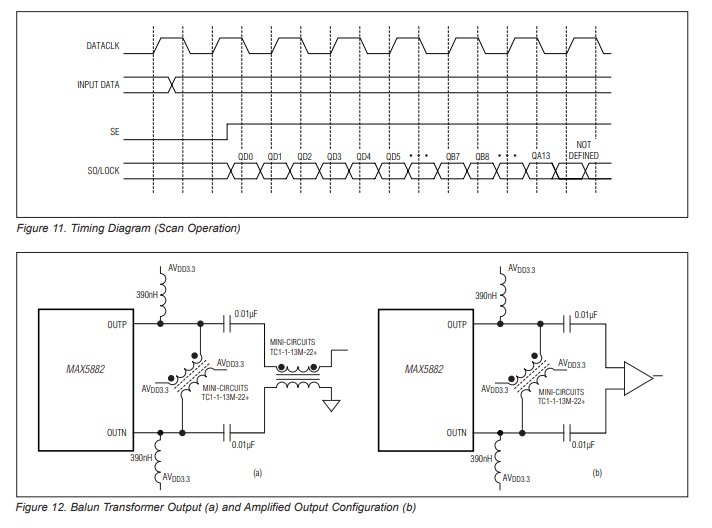

OUTP和OUTN之間的差分電壓可使用變壓器或差分放大器轉換為單端電壓。數模轉換器(DAC)輸出應上拉至AVDD3.3。建議使用偏置電阻將輸出從兩個獨立電感分壓器上拉。圖12中展示了推薦的輸出電路配置。為實現最大帶寬并最小化變壓器次級側接地引線上的電感,請使用極短的走線,并在接地層上使用多個過孔進行連接。
頻譜考量
DAC更新速率選擇
該設備4.6Gsps的最大更新速率為系統設計提供了靈活性。在更新速率與性能或電路復雜度方面存在幾種權衡,選擇DAC更新速率時應考慮這些因素。
由于DAC輸出在時鐘的兩個邊緣上都有輸出,所以在fDAC/2 - fOUT處會出現所需DAC輸出的衰減鏡像。DAC更新速率必須至少是電纜帶寬內產生的最高頻率的四倍,以將此鏡像排除在頻帶之外。由于DOCSIS(數據業務接口規范)射頻附件A定義了3.03MHz的上限頻率,在某些情況下,為了將此鏡像的帶外抑制保持在40dB以上,需要1GHz的輸出濾波器。隨著DAC更新速率降低至較低要求,濾波器的設計變得越來越困難。不過,使用較低的更新速率有幾個潛在優點。首先,隨著更新速率從4.6Gsps的最大值降低到4Gsps,設備的整體雜散性能會提高。其次,系統輸入的功率要求會降低。在4Gsps時,設備本身的功耗比4.6Gsps時大約低15%,而ASIC或FPGA等其他組件在較低更新速率下的功耗也會降低。另一個需要考慮的因素是,較高更新速率下的時序裕度會減小,且更難滿足要求。
諧波失真
該設備具有較低的諧波失真。二次諧波失真(HD2)和三次諧波失真(HD3)通常是主要的諧波。在500MHz以下的頻率,HD2在1GHz以下的頻率通常低于-60dBc。當DAC更新速率高于4Gsps時,HD2和HD3在低于333MHz的輸出頻率下不會混疊到45MHz至1000MHz頻段內。
時鐘頻率附近的諧波
該設備在fDAC/2 - 2×fOUT處存在雜散信號。此雜散信號低于DOCSIS限制,但可能會違反DOCSIS射頻共存要求,即較低頻道與較高輸出頻率共存時的要求。當fOUT = fDAC/6時,此雜散信號與輸出頻率重合。如有必要,可使用數字預失真來降低此雜散信號。
接地、旁路、電源和電路板布局注意事項
接地和電源去耦會顯著影響設備的性能。不需要的數字串?dāng)_可能會通過輸入、參考電壓、電源和接地連接耦合進來,從而影響動態性能。應嚴格遵循高速、高頻應用的正確接地和電源去耦準則。這可減少電磁干擾(EMI)和內部串?dāng)_,從而顯著提升設備的動態性能。
需要使用具有獨立接地和電源平面的多層印刷電路板(PCB)。建議將模擬輸出和時鐘輸入作為受控阻抗微帶線在電路板頂層直接布線,且不使用過孔連接時鐘輸入(CLKP、CLKN)和模擬輸出(OUTP、OUTN)信號。根據走線長度和工作條件,可能需要使用低介電常數材料(如ROGERS RO4003)作為頂層材料,以便對數據時鐘(DATACLKP、DATACLKIN)和DAC輸出進行路由,從而將耦合到時鐘輸入和DAC輸出的干擾降至最低。
數字信號應作為受控阻抗走線在接地平面之間布線。數字信號應遠離敏感的模擬輸入、參考輸入感應線、公共模式輸入,并且盡量遠離時鐘輸入。尤其重要的是,要盡量減少數字信號與時鐘之間的耦合,以優化高速輸出頻率下的動態性能。對稱的時鐘輸入和模擬輸出走線設計對于減少失真和優化DAC的動態性能至關重要。
數字信號路徑應盡量短,走線長度應匹配,以避免數據延遲失配。
-
