LM7480 理想二極管控制器可驅動和控制外部背靠背 N 溝道 MOSFET，以模擬具有電源路徑開/關控制和過壓保護功能的理想二極管整流器。3V 至 65V 的寬輸入電源可保護和控制 12V 和 24V 輸入供電系統。該器件可以承受并保護負載免受低至 –65 V 的負電源電壓的影響。集成的理想二極管控制器 （DGATE） 驅動第一個 MOSFET，以取代肖特基二極管，用于反向輸入保護和輸出電壓保持。該器件在電源路徑中具有第二個 MOSFET，允許使用 HGATE 控制進行負載斷開（ON/OFF 控制）和過壓保護。該器件具有可調節的過壓截止保護功能。LM7480 有兩種型號，LM74800 和 LM74801。LM74800 采用線性穩壓和比較器方案的反向電流阻斷，而 LM74801 方案支持基于比較器的方案。對于功率 MOSFET 的共漏配置，中點可用于使用另一個理想二極管的 ORing 設計。LM7480 的最大額定電壓為 65 V。通過在共源拓撲中配置器件的外部 MOSFET，可以保護負載免受擴展過壓瞬變的影響，例如 24 V 電池系統中的 200 V 非抑制負載突降。
*附件：lm7480.pdf

特性

• 適用于寬溫應用
  • 器件溫度：-55°C 至 +125°C 環境工作溫度范圍
• 3V 至 65V 輸入范圍
• 低至 –65 V 的反向輸入保護
• 驅動采用共漏極和共源極配置的外部背靠背 N 溝道 MOSFET
• 具有 10.5mV A 至 C 正向壓降調節 （LM74800） 的理想二極管作
• 低反向檢測閾值 （–4.5 mV），具有快速響應 （0.5 μs）
• 20mA 峰值柵極 （DGATE） 導通電流
• 2.6A 峰值 DGATE 關斷電流
• 可調過壓保護
• 2.87μA 的低關斷電流（EN/UVLO = 低）
• 采用節省空間的 12 引腳 WSON 封裝

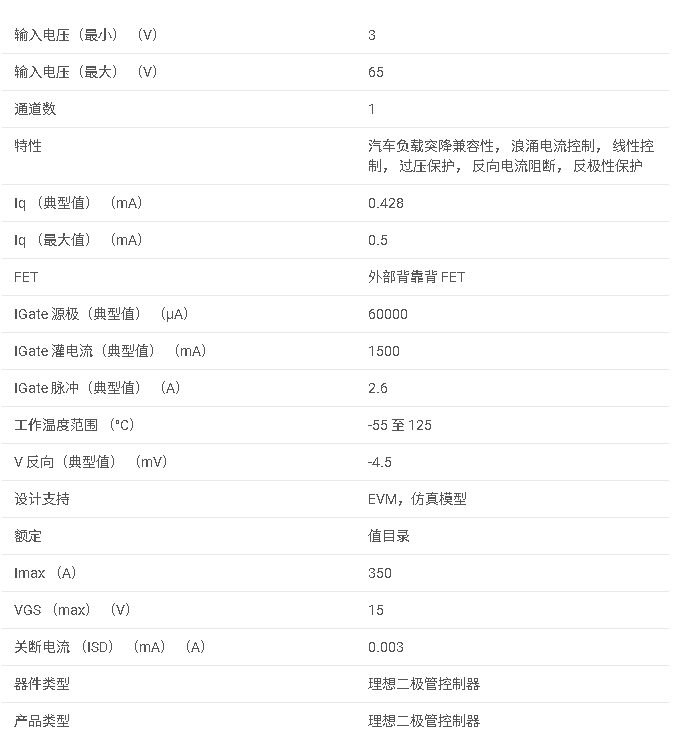

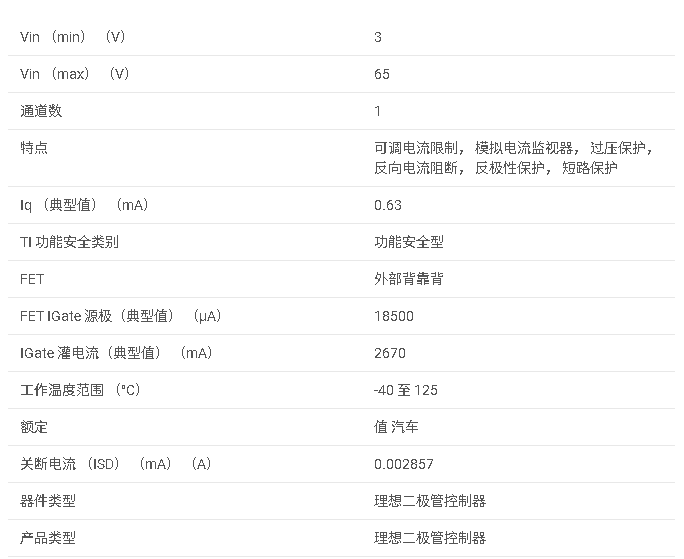

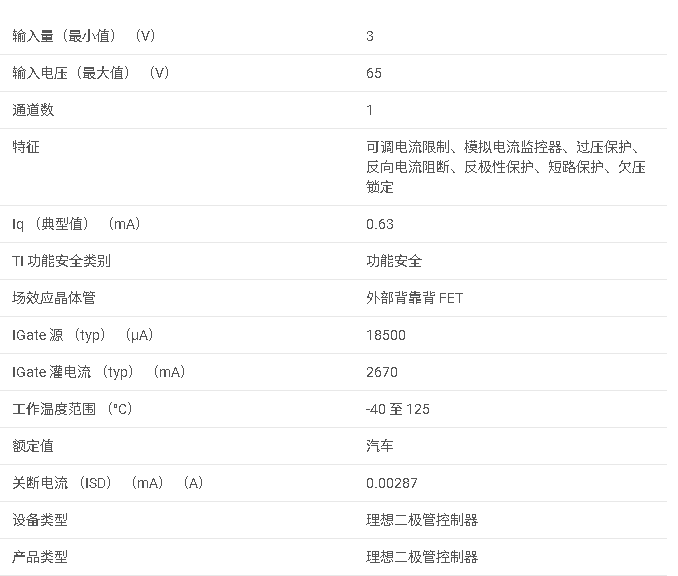

參數

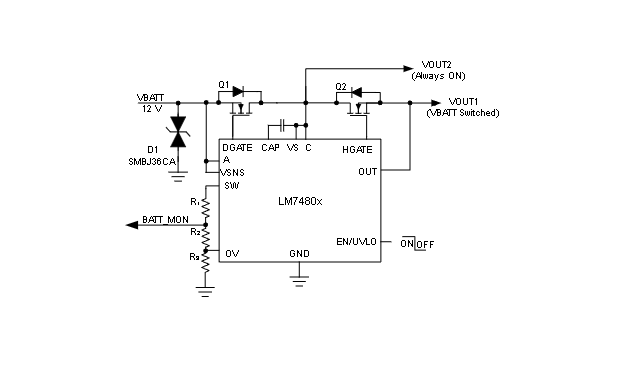

方框圖

1. 產品概述

LM7480是一款理想二極管控制器，可驅動和控制外部背靠背N溝道MOSFETs，以模擬理想二極管整流器，并提供電源路徑ON/OFF控制和過壓保護。其輸入電壓范圍寬達3V至65V，適用于12V和24V電池供電系統的保護和控制。

2. 關鍵特性

• ?寬輸入電壓范圍?：3V至65V
• ?反向輸入保護?：可承受負供電電壓低至-65V
• ?理想二極管操作?：A至C正向電壓降調節至10.5mV（LM74800）
• ?快速反向檢測?：低反向檢測閾值（-4.5mV）和快速響應（0.5μs）
• ?可調過壓保護?
• ?低關斷電流?：2.87μA（EN/UVLO = Low）
• ?小型封裝?：12引腳WSON封裝

3. 功能描述

• ?雙門控輸出?：DGATE用于控制第一個MOSFET以模擬理想二極管，HGATE用于控制第二個MOSFET以實現電源路徑的ON/OFF控制和過壓保護。
• ?電荷泵?：為外部MOSFET提供所需的柵極驅動電壓。
• ?反向電池保護?：在反向電壓條件下快速關斷MOSFET，防止反向電流。
• ?過壓保護?：通過編程電阻設置過壓閾值，當電壓超過閾值時關斷電源路徑。
• ?低Iq關斷模式?：通過EN/UVLO引腳控制，降低待機功耗。

4. 應用領域

• ?航空電子?：輸入反向極性保護、傳感器、成像、雷達
• ?主動ORing?：冗余電源

5. 封裝與尺寸

• ?封裝類型?：12引腳WSON封裝
• ?尺寸?：3.00mm × 3.00mm

6. 設計指南

• ?MOSFET選擇?：根據最大連續漏極電流、最大漏源電壓、柵極閾值電壓等參數選擇合適的MOSFET。
• ?電荷泵電容?：選擇合適的電容值以確保柵極驅動電壓的穩定。
• ?輸入和輸出電容?：推薦至少使用0.1μF的輸入和輸出電容。
• ?過壓保護和電池監測電阻?：根據過壓閾值和電池監測比例計算并選擇合適的電阻值。
• ?布局建議?：關鍵信號線應盡量短，以減少寄生電感和電容的影響；瞬態抑制組件應靠近LM7480放置。

7. 文檔與支持

• 提供詳細的數據手冊，包括規格、應用信息、布局指南等。
• 可通過TI的E2E?支持論壇獲取設計幫助和快速驗證答案。
