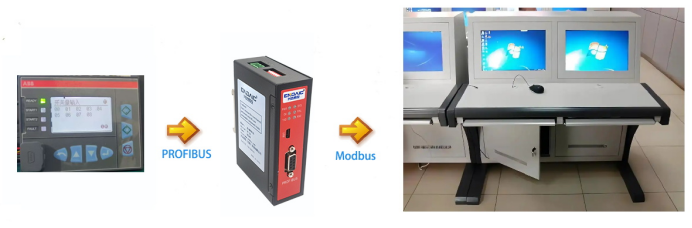

ABB電機保護單元通過Profibus DP主站轉Modbus TCP網關實現上位機通訊

在工業自動化領域，設備之間的通信至關重要。Profibus DP是一種廣泛應用的現場總線標準，而Modbus TCP則是一種基于以太網的常見通信協議。將Profibus DP主站轉換為Modbus TCP網關，實現與ABB電機保護單元的通訊，有著重要的意義和實用價值。

Profibus DP（Decentralized Peripherals，分布式外圍設備）是德國西門子公司等企業聯合開發的通信協議，廣泛應用于工業自動化領域。它采用主從式結構，一個主站可以與多個從站進行通信。Profibus DP具有高速數據傳輸、實時性好、抗干擾能力強等優點，能夠滿足工業現場對實時性和可靠性的高要求。在實際應用中，許多自動化設備都支持Profibus DP接口，通過該接口可以實現設備之間的高效通信和協同工作。

Modbus TCP則是Modbus協議族中的一種，它將Modbus協議應用于TCP/IP網絡。TCP/IP網絡具有廣泛的普及性和良好的兼容性，使得Modbus TCP能夠在不同操作系統和硬件平臺上運行。Modbus TCP采用客戶端/服務器模型，主站作為客戶端發送請求，從站作為服務器響應請求。這種通信方式簡單靈活，易于實現和集成。

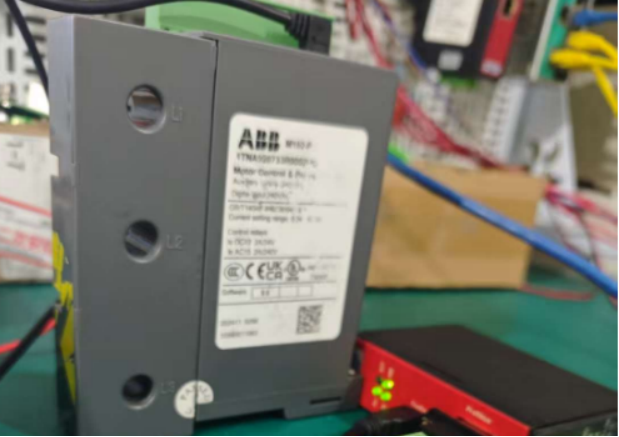

ABB電機保護單元是用于保護電機的重要設備，它能夠實時監測電機的運行狀態，如電流、電壓、溫度等參數。當電機出現異常情況時，保護單元能夠及時切斷電路，保護電機免受損壞。ABB電機保護單元通常支持多種通信協議，包括Modbus TCP，這使得它可以與其他設備進行方便的通信。

接下來，我們以連接ABB電機保護單元為例，介紹具體的實施步驟：

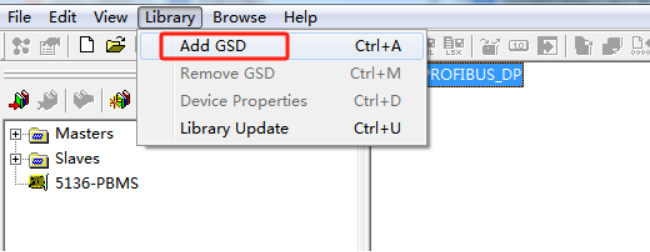

首先在網關組態配置軟件導入ABB的GSD描述文件

設置profibus地址

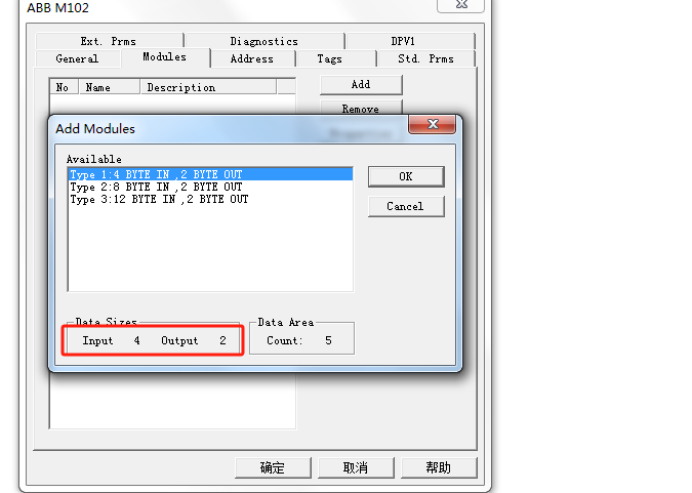

手動添加4字節的讀和兩字節的寫

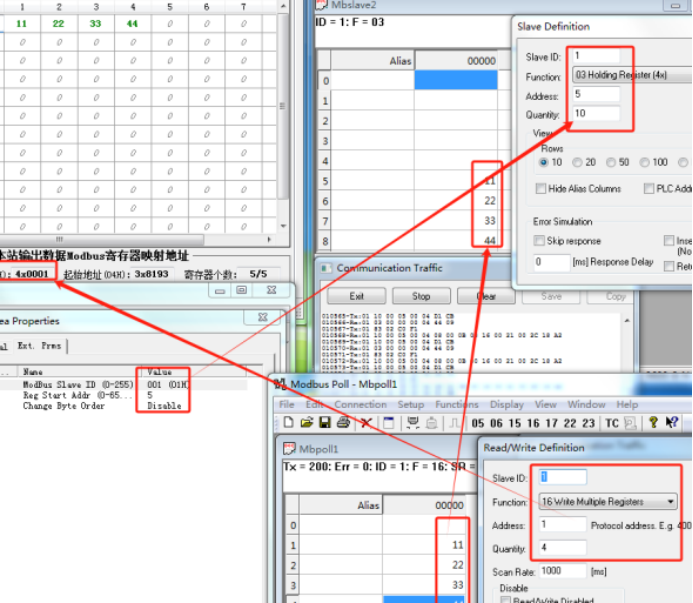

用modbus poll調試軟件來監控數據，如下圖

將Profibus DP主站轉換為Modbus TCP網關與ABB電機保護單元通訊是一項具有重要意義的工作。它能夠提高系統的兼容性和靈活性，便于系統集成和管理，降低系統成本。在實際應用中，需要充分了解相關知識和技術，選擇合適的轉換設備或軟件，并進行嚴格的測試和調試，以確保系統的穩定運行。隨著工業自動化技術的不斷發展，這種通信方式將會得到越來越廣泛的應用。
