ProfibusDP主站轉modbusTCP網關與ABB電機保護器數據交互

在工業自動化領域，Profibus DP（Process Field Bus）和Modbus TCP是兩種常見的通訊協議，它們各自在不同的場合發揮著重要作用。然而，隨著技術的發展和應用需求的多樣化，有時候需要將不同協議的設備進行互聯互通。本文將探討如何通過Profibus DP主站轉Modbus TCP網關實現ABB電機保護單元與PC機之間的通訊。

我們需要了解Profibus DP和Modbus TCP這兩種通訊協議的基本特點。Profibus DP是一種高速數據交換的現場總線系統，廣泛應用于工業控制領域，如PLC、分布式控制系統等。而Modbus TCP是基于TCP/IP協議的一種通訊協議，它允許設備通過網絡進行數據交換，具有傳輸速度快、可靠性高等優點。

XD-ETHPBm20網關在 Profibus總線側實現主站功能，在以太網側實現 ModbusTcp服務器功能。

可將ProfibusDP從站接入到 ModbusTcp網絡

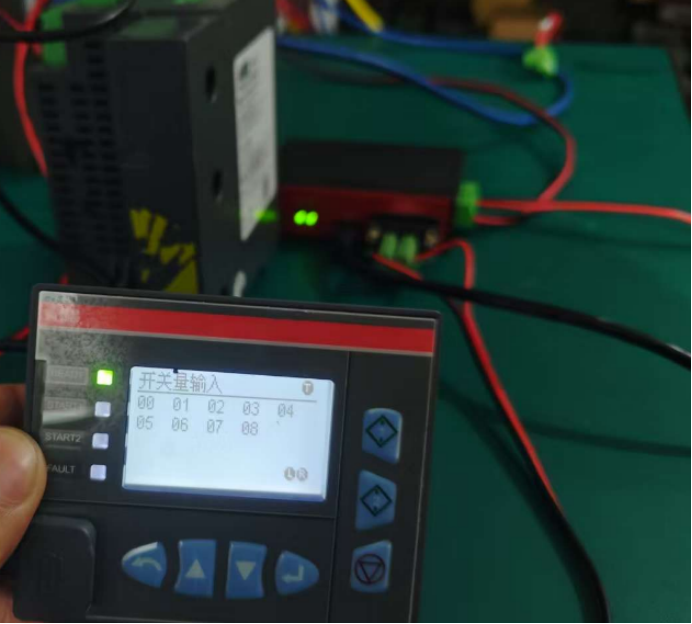

接下來，我們以連接ABB電機保護單元為例，介紹具體的實施步驟。ABB電機保護單元通常支持Modbus TCP協議，因此我們需要將Profibus DP主站的信號轉換為Modbus TCP信號，以便與ABB電機保護單元進行通訊。

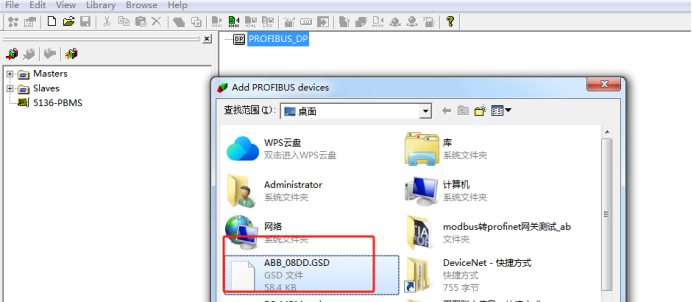

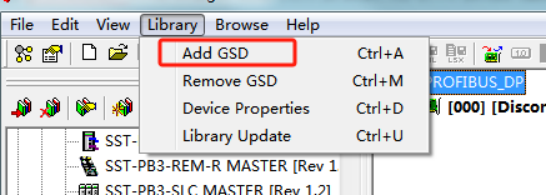

首先需要把profibusDP從站設備的GSD文件安裝到XD-ETHPBm20組態軟件上面

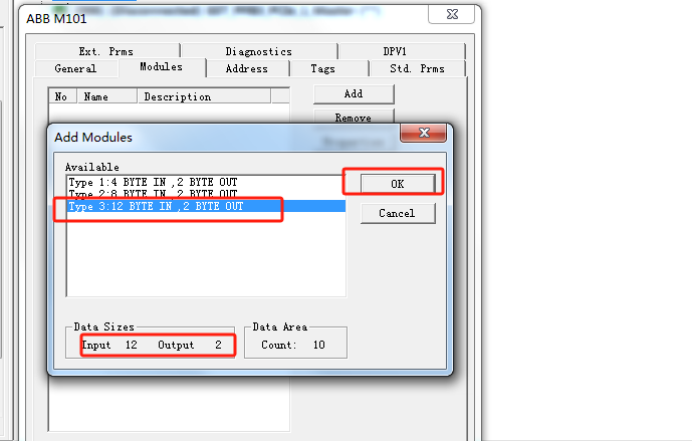

添加讀寫指令

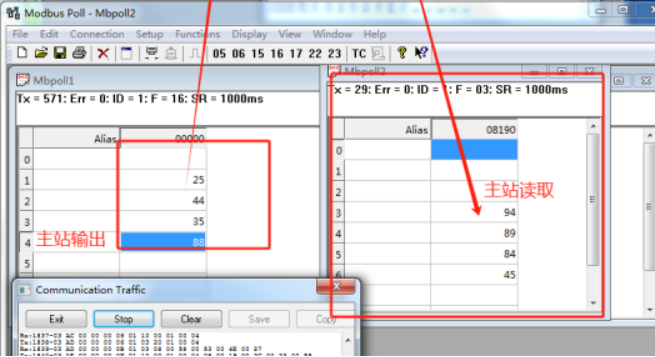

最后通過modbus poll測試軟件進行對從站設備的數據監控以及控制

通過使用Profibus DP主站轉Modbus TCP網關，我們可以方便地實現ABB電機保護單元與PC機之間的通訊。這種方案不僅簡化了布線工作，提高了系統的可擴展性，還降低了維護成本。在未來的工業自動化應用中，隨著物聯網技術的不斷發展，這類跨協議通信的需求將會越來越普遍，掌握相關技術對于提高競爭力具有重要意義。
