本案例介紹ABB電機保護單元如何走profibus總線通訊

在工業自動化領域，通訊協議的轉換與設備間的互聯互通是實現高效、穩定運行的關鍵。ProfibusDP作為一種廣泛應用于工業現場總線通信的協議，其主站與ModbusTCP網關及ABB電機保護單元之間的通訊，是一個涉及技術細節與實際應用的重要話題。

ProfibusDP，全稱為Process Field Bus，是一種開放、國際化的現場總線標準。它廣泛應用于制造業自動化，特別是在離散制造業和過程控制領域。ProfibusDP以其高速數據傳輸、可靠性以及廣泛的設備支持而聞名，成為眾多工業應用場景中的首選通信協議。

ModbusTCP則是Modbus協議在TCP/IP上的實現。Modbus作為一種串行通信協議，歷史悠久，簡單易用。隨著網絡技術的發展，ModbusTCP應運而生，它允許Modbus數據包在以太網網絡上傳輸，大大擴展了Modbus的應用范圍。ModbusTCP保留了Modbus的基本功能，同時利用了TCP/IP的網絡優勢，實現了更遠距離、更高速的數據傳輸。

ABB電機保護單元是ABB公司提供的一種用于保護電機免受過載、短路、過熱等故障影響的設備。這些保護單元通常集成了多種保護功能，并能夠通過通信接口與其他設備進行數據交換和遠程控制。

XD-ETHPBm20網關在 Profibus總線側實現主站功能，在以太網側實現 ModbusTcp服務器功能。

可將ProfibusDP從站接入到 ModbusTcp網絡

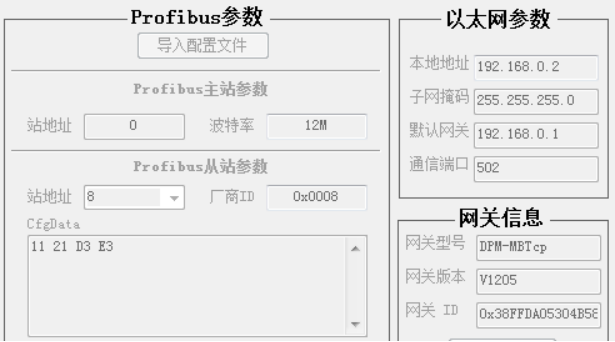

接下來需要把從站設備的GSD描述文件導入到網關配置軟件對設備參數進行設置

如主站波特率，從站地址，網口參數等

在完成配置后，ProfibusDP主站就可以通過網關與ModbusTCP設備進行通信了。這種通信可以包括讀取和寫入電機保護單元的參數、監控電機狀態、接收報警信息等。通過這種方式，操作人員可以在控制室內遠程監控和管理電機的運行情況，提高生產效率和安全性。

ProfibusDP主站轉ModbusTCP網關與ABB電機保護單元之間的通訊是工業自動化領域中的一個重要應用。通過合理的配置和安全措施，可以實現不同設備間的高效、穩定通信，為工業生產帶來便利和效益。隨著工業4.0和智能制造的發展，這種跨協議通信的需求將會更加普遍，相關技術和產品也將不斷進步和完善。
