TPS212x 器件是雙輸入、單輸出 （DISO） 功率多路復用器 （MUX），非常適合具有多個電源的各種系統。這些設備將自動檢測、選擇和無縫轉換可用輸入。

可以自動將優先級分配給最高輸入電壓，也可以手動分配給較低電壓輸入，以支持 ORing 和 Source Selection作。優先電壓監控器用于選擇輸入源。
*附件：tps2120.pdf

理想二極管作用于在輸入源之間無縫轉換。在切換期間，控制電壓降以阻止反向電流，并在反向電流發生之前阻止反向電流，并以最小的保持電容為負載提供不間斷的電源。

電流限制在啟動和切換期間用于防止過流事件，并在正常工作期間保護器件。輸出電流限值可通過單個外部電阻器進行調整。

TPS212x 器件提供 WCSP 和小型 VQFN-HR 封裝選項，其特點是在 –40°C 至 125°C 的溫度范圍內工作。

特性

• 寬工作范圍：2.8 V 至 22 V
  • 絕對最大輸入電壓為 24 V
• 低 RON 電阻：
  • TPS2120：62 mΩ（典型值）
  • TPS2121：56 mΩ（典型值）
• 可調過壓監控器 （OVx）：
  • 精度 < ±5%
• 可調優先級監控器 （PR1）：
  • 精度 < ±5%
• TPS2121 支持外部電壓基準 （CP2），精度為 <1%
• 輸出電流限制 （ILM）：
  • TPS2120：1 A – 3 A
  • TPS2121：1 A – 4.5 A
• 通道狀態指示 （ST）
• 可調輸入建立時間 （SS）
• 可調輸出軟啟動時間 （SS）
• TPS2121 快速輸出切換 （t 西 南部 ）：5 μs（典型值）
• 來自使能輸入的低 Iq：200 μA（典型值）
• 禁用輸入的低 Iq：10 μA（典型值）
• 手動輸入源選擇 （OVx）
• 過溫保護 （OTP）

參數

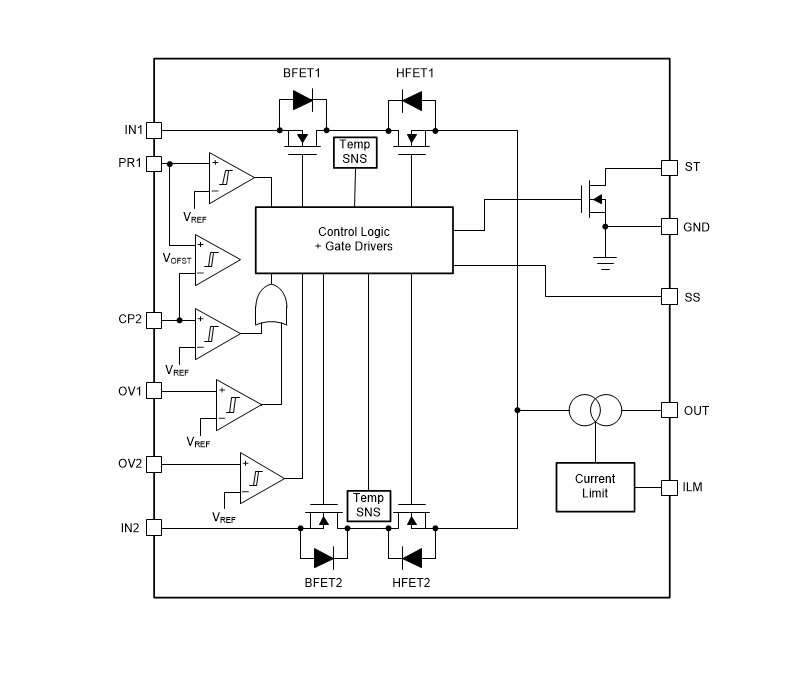

方框圖

1. 產品概述

TPS2120是一款具有雙輸入單輸出（DISO）功能的電源多路復用器（MUX），適用于多種具有多個電源的系統。該器件能夠自動檢測、選擇和無縫切換可用的輸入電源，支持ORing和電源選擇操作，并提供理想二極管操作以在輸入源之間無縫過渡。

2. 主要特性

• ?寬工作范圍?：輸入電壓范圍為2.8V至22V，絕對最大輸入電壓為24V。
• ?低導通電阻?：典型值為62mΩ，降低功率損耗。
• ?可調過壓和優先級監視器?：過壓監視器（OVx）和優先級監視器（PR1）的準確度均小于±5%。
• ?輸出電流限制?：TPS2120支持1A至3A的可調輸出電流限制。
• ?無縫切換?：在輸入源之間切換時，控制電壓降以阻止反向電流，并為負載提供不間斷電源。
• ?熱保護和低靜態電流?：具有過熱保護功能，從啟用輸入的低靜態電流為200μA，從禁用輸入的低靜態電流為10μA。

3. 應用領域

• ?備份和待機電源?
• ?輸入源選擇?
• ?多電池管理?
• ?EPOS和條形碼掃描器?
• ?建筑自動化和監控?
• ?跟蹤和遙測?

4. 功能描述

• ?自動輸入源選擇和切換?：根據輸入電壓的優先級或手動選擇，自動在輸入源之間切換。
• ?理想二極管操作?：在輸入源切換期間控制電壓降，防止反向電流，并為負載提供不間斷電源。
• ?電流限制?：在啟動和切換期間使用電流限制保護，防止過流事件，并在正常操作期間保護設備。
• ?熱保護?：內置熱關斷功能，確保設備在過熱條件下的可靠性。

5. 封裝與溫度范圍

• ?封裝選項?：WCSP（20引腳）封裝。
• ?溫度范圍?：工作溫度范圍為-40°C至125°C。

6. 典型應用電路

• ?手動切換?：通過外部信號（如MCU）手動選擇輸入源。
• ?自動切換?：根據輸入電壓的優先級自動切換輸入源，支持使用外部電壓參考（XREF）或內部比較器（XCOMP）進行優先級設置。
• ?最高電壓操作?：自動選擇最高電壓輸入源為負載供電。

7. 設計考慮

• ?電壓降和切換時間?：在設計時需考慮輸出電壓降和切換時間，以滿足系統要求。
• ?熱管理?：在高功率應用中，需注意設備的熱管理，以確保長期可靠性。
• ?布局與布線?：遵循數據手冊中的布局和布線指南，以優化性能和減少噪聲。

8. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用信息和設計指南。
• ?設計工具?：可能包括用于計算電阻值和電容值的在線工具。
• ?社區資源?：TI E2E支持論壇提供技術支持和用戶交流。

9. 注意事項

• ?靜電放電（ESD）保護?：在處理集成電路時，應遵循適當?shù)腅SD預防措施。
• ?輸入電壓范圍?：確保輸入電壓在器件的規格范圍內，以避免損壞設備。
• ?熱關斷恢復?：在熱關斷后，設備需要一段時間冷卻后才能恢復正常工作，設計時需考慮這一點。
