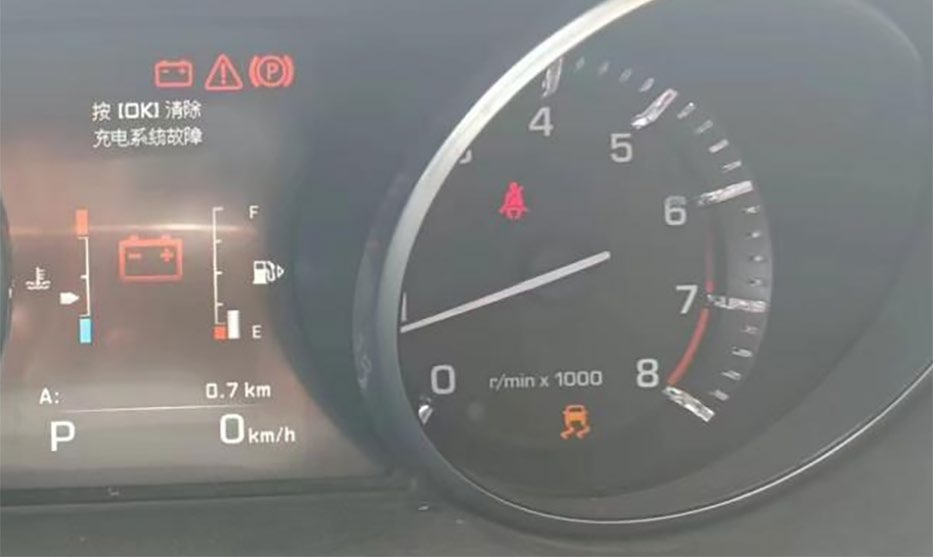

一輛2015款路虎極光車，搭載2.0 L發動機，累計行駛里程約為8萬km。起動發動機后組合儀表上提示“充電系統故障”（圖1），且充電警告指示燈長亮，但車輛行駛正常。

圖1組合儀表上的提示信息

用萬用表測量發動機怠速時的蓄電池電壓，為13.63 V，說明發電機能夠發電。使用故障檢測儀檢測，網關模塊（GWM）中讀得故障代碼“P0A1A-87 發電機控制模塊-信息缺失”。

如圖2所示，GWM通過LIN總線接收蓄電池監測系統模塊（BMS）發送的蓄電池狀態信息（蓄電池電壓、電流、溫度、荷電狀態等），并以此計算目標電壓，然后通過LIN總線將目標電壓發送至發電機，控制發電機的發電量。接通點火開關時，組合儀表上的充電警告燈點亮；起動發動機，當GWM檢測到發電機發電量正常時充電警告燈熄滅。當發電機及其線路存在故障時，GWM 中會存儲相關故障代碼，同時組合儀表上的充電警告燈點亮。

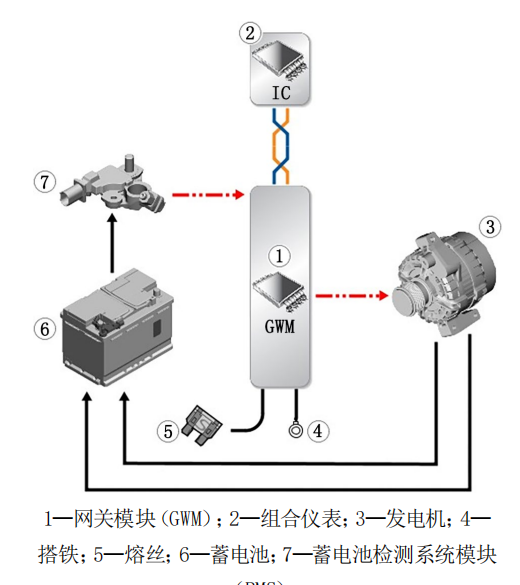

圖2發電機控制原理示意

檢查發電機上的導線連接器，未見松動、腐蝕等異常情況。測量發電機與GWM之間的LIN總線，不存在斷路、短路故障。

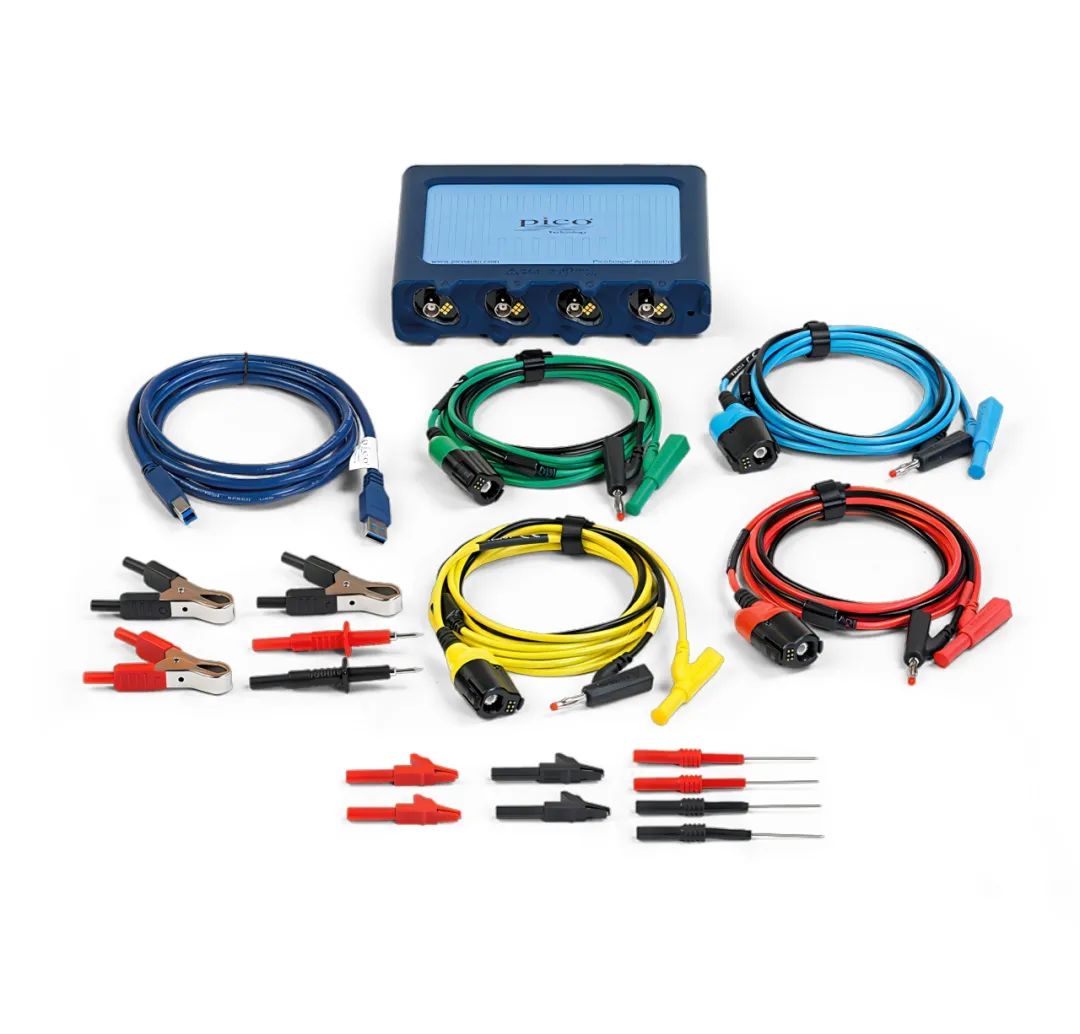

使用虹科Pico汽車示波器從發電機側測量LIN總線上的波形（圖3），發現LIN總線上有信號傳輸，且高、低電位正常。

進行串行譯碼，發現LIN總線在循環發送2個報文，一個報文ID為11，只有幀頭，沒有應答；另一個報文ID為E9，幀頭和應答都有。

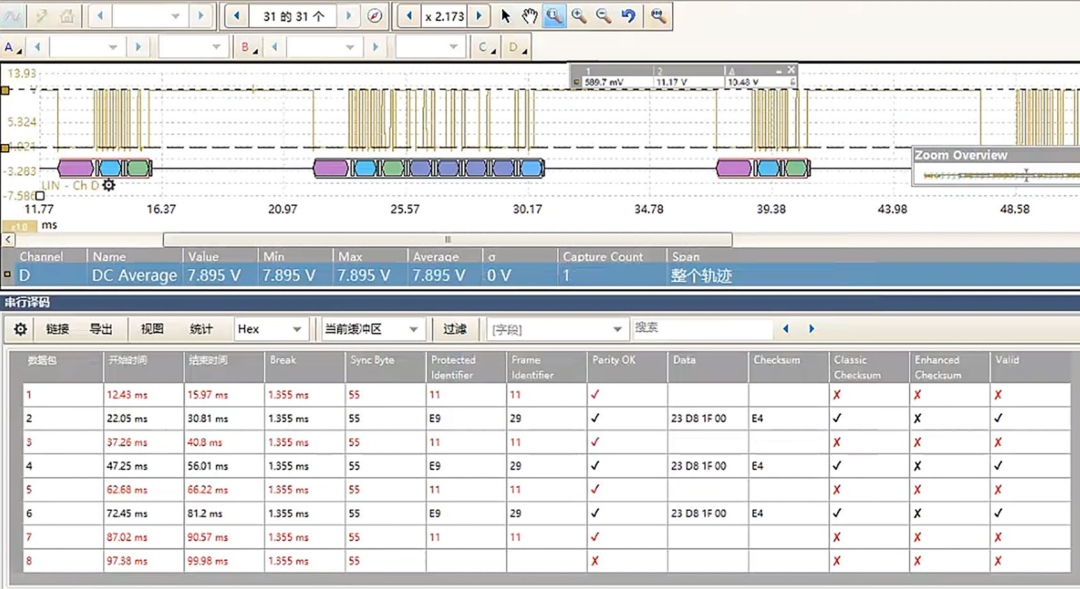

圖3故障時測得的LIN總線信號波形

正常情況下，一個完整的LIN總線信號報文由幀頭和應答兩部分組成，無論什么時候幀頭都是由主機節點發布；當主機節點要發布數據時，幀頭和應答均由主機節點發送；當從機節點要發布數據時，幀頭由主機節點發布，應答由從機節點發布。脫開發電機導線連接器C1DC14C，發現LIN總線波形無變化。診斷至此，推斷發電機（從機節點）損壞，無法對GWM（主機節點）發布的信息進行響應。

更換發電機后試車，起動發動機，組合儀表上的提示信息消失，且充電警告燈熄滅，故障排除。

再次用Pico示波器從發電機側測量LIN總線上的波形（圖4），發現ID為11的報文有了應答。

圖4維修后測得的LIN總線信號波形
