LMP7715/LMP7716/LMP7716Q是單路和雙路低噪聲、低偏移、CMOS輸入、軌到軌輸出精密放大器，具有高增益帶寬產品。LMP7715/LMP7716/LMP7716Q是LMP精密放大器系列的一部分，非常適合各種儀器應用。

數據手冊：*附件：LMP7716-Q1 汽車類、雙精度、17MHz、低噪聲CMOS輸入放大器技術手冊.pdf

LMP7715/LMP7716/LMP7716Q利用CMOS輸入級實現了100 fA的輸入偏置電流、5.8 nV/√Hz的輸入參考電壓噪聲和小于±150μV的輸入偏移電壓。這些特性使LMP7715/LMP7716/LMP7716Q成為精密應用的卓越選擇。

LMP7715僅消耗1.15mA的電源電流，提供17MHz的高增益帶寬積，能夠在高閉環增益下進行精確放大。

LMP7715/LMP7716/LMP7716Q的電源電壓范圍為1.8V至5.5V，這使其成為具有低電源電壓要求的便攜式低功耗應用的理想選擇。

LMP7715/LMP7716/LMP7716Q采用TI先進的VIP50工藝技術制造。LMP7715采用5針SOT-23封裝，LMP7716/LMP7716Q采用8針VSSOP封裝。

LMP7716Q為汽車市場整合了增強的制造和支持流程，包括缺陷檢測方法。可靠性鑒定符合AEC-Q100標準中規定的要求和溫度等級。

特性

除非另有說明，
VS=5V時的典型值。
輸入偏移電壓±150μV（最大）
輸入偏置電流100 fA
輸入電壓噪聲5.8 nV/√Hz
增益帶寬乘積17 MHz
電源電流（LMP7715）1.15 mA
電源電流（LMP7716/LMP7716Q）1.30 mA
電源電壓范圍1.8V至5.5V
THD+N@f=1 kHz 0.001%
工作溫度范圍-40°C至125°C
軌對軌輸出擺動
節省空間的SOT-23封裝（LMP7715）
8針VSSOP封裝（LMP7716/LMP7716Q）
LMP7716Q符合AEC-Q100 1級標準，采用汽車級流程制造

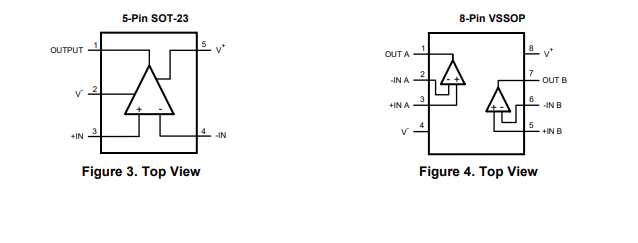

連接圖

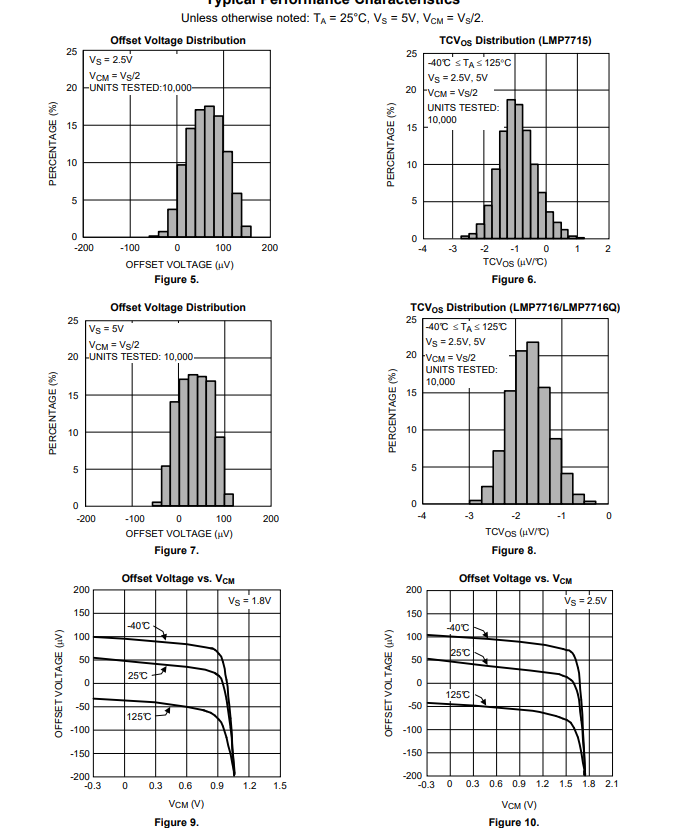

典型特性

應用
主動過濾器和緩沖器
傳感器接口應用
互阻抗放大器
汽車
