UCC27511A 器件是一款緊湊型柵極驅動器，可出色地替代 NPN 和 PNP 分立驅動器（緩沖電路）解決方案。UCC27511A 器件是一款單通道低側高速柵極驅動器，適用于 MOSFET、IGBT 和新興的寬帶隙功率器件，如 GaN。該器件具有快速上升時間、下降時間和傳播延遲，使 UCC27511A 器件適用于高速應用。其不對稱的 4A 峰值拉電流和 8A 峰值灌電流增強了對寄生米勒導通效應的抗擾度。分離輸出配置只需兩個電阻器即可輕松、獨立地調整上升和下降時間，無需外部二極管。寬輸入遲滯和負輸入電壓處理等特性增強了瞬態(tài)抗擾度。
*附件：ucc27511a.pdf

特性

• 輸入引腳能夠承受低于 GND 引腳 –5V 的電壓
• 低成本柵極驅動器器件，可出色地替代 NPN 和 PNP 分立解決方案
• 強大的灌電流提供了更強的抗米勒轉向能力
• 分離輸出配置（允許輕松獨立地調整導通和關斷速度）
• 快速傳播延遲 （典型值為 13ns）
• 快速上升和下降時間（典型值為 8ns 和 7ns）
• 4.5V 至 18V 單電源范圍
• 在 VDD UVLO 期間，輸出保持低電平（確保在上電和斷電時無毛刺運行）
• TTL 和 CMOS 兼容輸入邏輯閾值 （與電源電壓無關）
• 寬遲滯 （1V 典型值） 可實現高抗噪性
• 雙輸入設計（可選擇反相 （IN– 引腳） 或非反相 （IN+ 引腳） 驅動器配置）
  • 未使用的 Input Pin 可用于啟用或禁用功能
• 當 Input Pins 懸空時 Output Held Low
• 輸入引腳絕對最大電壓電平不受 VDD 引腳偏置電源電壓限制

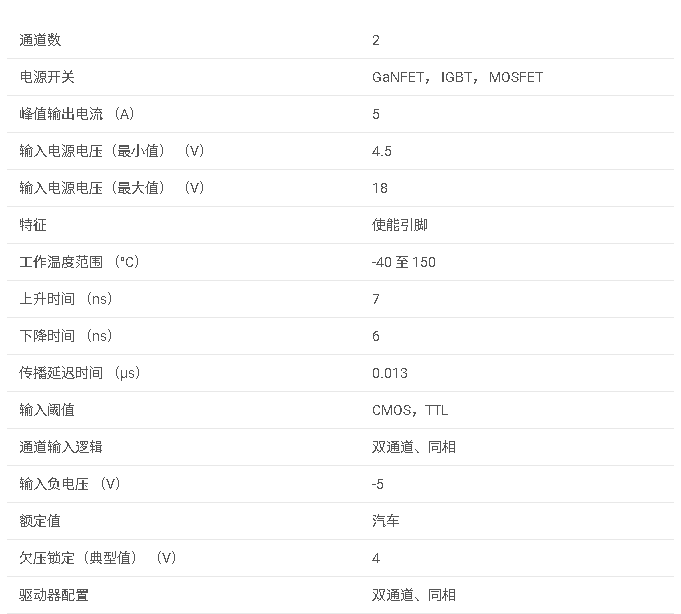

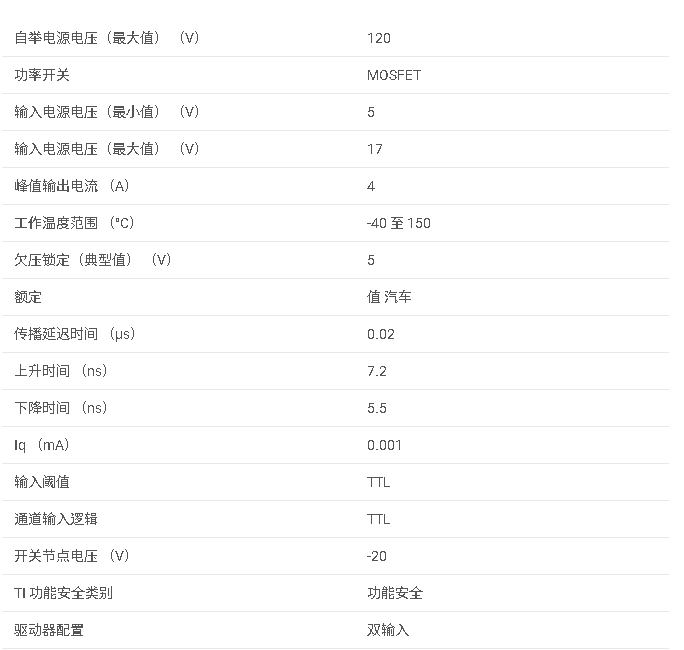

參數

方框圖

概述

UCC1A是一款單通道高速低側柵極驅動器，專為MOSFET、IGBT及新興寬禁帶功率器件（如GaN）設計。該驅動器具備快速傳播延遲、上升和下降時間，以及高源電流和漏電流能力，適用于高速開關應用。

主要特性

• ?高電流能力?：A峰值源電流和A峰值漏電流，提高抗米勒開通效應能力。
• ?快速開關特性?：3ns典型傳播延遲，8ns上升時間和7ns下降時間。
• ?寬供電范圍?：.V至V單電源供電。
• ? 低電壓鎖定（UVLO） ?：在VDD欠壓時保持輸出低電平，確保無故障啟動和關閉。
• ?輸入兼容性?：TTL和CMOS兼容輸入邏輯閾值，輸入電壓范圍寬（-V至VDD）。
• ?雙輸入設計?：支持反相（IN-）和非反相（IN+）輸入配置，未使用輸入引腳可用于使能或禁用功能。
• ?分裂輸出配置?：允許獨立調整開通和關斷速度，簡化電路設計。

應用領域

• 開關電源
• DC-DC轉換器
• 數字電源控制器的配套柵極驅動器
• 太陽能電源、電機控制、不間斷電源（UPS）
• 新興寬禁帶功率器件的柵極驅動器（如GaN）

功能描述

輸入階段

• ?輸入閾值?：基于TTL和CMOS兼容的低電壓邏輯，閾值電壓固定且與VDD供電電壓無關。
• ?輸入滯回?：V典型輸入滯回，提高抗噪聲能力。
• ?使能功能?：未使用的輸入引腳可用于使能或禁用輸出。

輸出階段

• ?分裂輸出?：OUTH和OUTL引腳分別用于源電流和漏電流輸出，允許獨立調整開通和關斷速度。
• ?高峰值電流?：A峰值源電流和A峰值漏電流，提供快速開關能力。
• ?低傳播延遲?：3ns典型傳播延遲，減少脈沖傳輸失真。

保護特性

• ?UVLO保護?：在VDD欠壓時自動關閉輸出，確保無故障操作。
• ?輸出保持低電平?：當輸入引腳懸空時，輸出自動保持低電平，防止誤操作。

典型應用

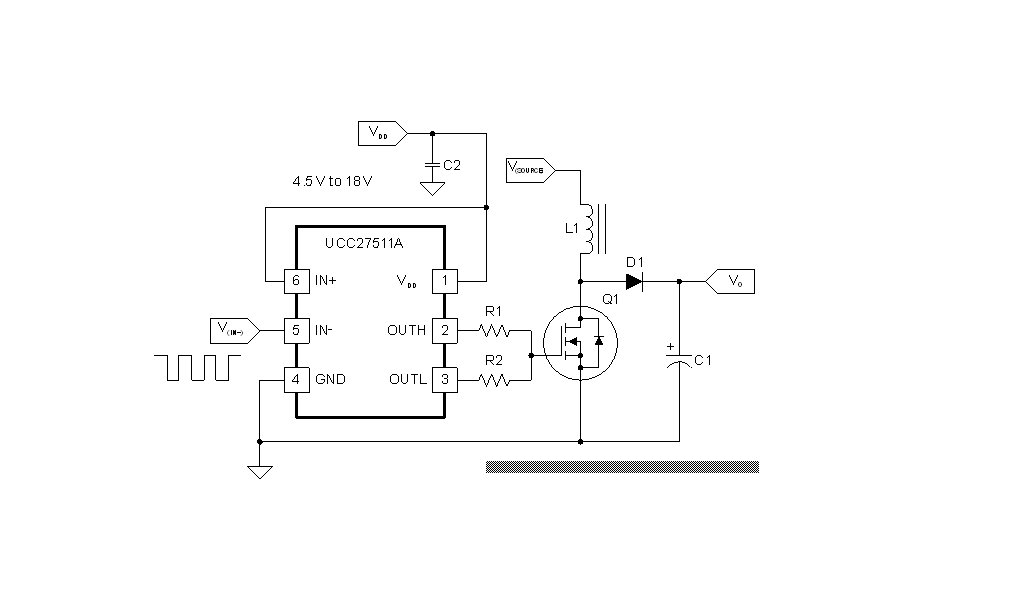

• ?升壓轉換器應用?：作為功率MOSFET的柵極驅動器，在功率因數校正（PFC）電源級中應用。

設計指南

• ?輸入/輸出配置?：根據應用需求選擇合適的輸入/輸出配置（反相或非反相）。
• ?VDD偏置供電電壓?：根據所驅動的功率開關選擇合適的VDD電壓。
• ?峰值源/漏電流?：根據功率開關的開關速度要求選擇合適的柵極驅動器。
• ?使能/禁用功能?：利用未使用的輸入引腳實現獨立的輸出控制。
• ?布局建議?：柵極驅動器應盡量靠近功率開關，以減小寄生電感和高頻噪聲。

電源推薦

• ?VDD范圍?：4.5V至8V，推薦在VDD和GND之間放置低ESR陶瓷旁路電容，以支持高峰值電流。

封裝與訂購信息

• ?封裝類型?：SOT-3 6引腳封裝。
• ?溫度范圍?：-°C至°C。
• ?RoHS合規(guī)性?：符合RoHS標準。
