UCC27517A 單通道、高速、低側柵極驅動器器件能夠 有效驅動 MOSFET 和 IGBT 功率開關。使用本質上最小化 擊穿電流，UCC27517A 能夠拉出和吸收高峰值電流脈沖 轉換為電容負載，提供軌到軌驅動能力和極小的傳播延遲 通常為 13 ns。

UCC27517A 器件能夠在輸入端處理 –5 V。
*附件：ucc27517a.pdf

UCC27517A 提供 4A 拉電流和 4A 灌電流（對稱驅動）峰值驅動電流 VDD = 12 V 時的能力。

該 UCC27517A 可在 4.5 V 至 18 V 的寬 VDD 范圍內工作，并且范圍更寬 溫度范圍為 –40°C 至 140°C。 VDD 引腳上的內部欠壓鎖定 （UVLO） 電路 在 VDD 工作范圍之外保持低電平輸出。能夠在低電壓水平下運行，例如 低于 5 V，以及一流的開關特性，特別適合駕駛 新興的寬帶隙功率開關器件，例如 GaN 功率半導體器件。

UCC27517A 采用雙輸入設計，可靈活地實現兩者 反相 （IN– pin） 和非反相 （IN+ pin） 配置。Either the IN+ 或 IN– 引腳可用于控制驅動器輸出的狀態。可以使用未使用的輸入引腳 用于啟用和禁用功能。為了保護目的，內部上拉和下拉電阻器接通 input pins 確保在 input pins 處于浮動狀態時 output 保持低電平。因此 未使用的輸入引腳不會懸空，必須適當偏置以確保驅動器輸出 已啟用正常作。

UCC27517A 器件的輸入引腳閾值基于 TTL 和 CMOS 兼容 低壓邏輯，它是固定的，獨立于 VDD 電源電壓。之間的寬滯后 高閾值和低閾值提供了出色的抗噪性。

特性

• 低成本柵極驅動器器件，可出色
  地替代 NPN 和 PNP 分立解決方案
• 4A 峰值源電流和灌電流對稱驅動電流
• 能夠處理輸入端的
  負電壓 （–5 V）
• 快速傳播延遲（典型值為 13ns）
• 快速上升和下降時間（典型值為 9ns 和 7ns）
• 4.5V 至 18V 單電源范圍
• 在 VDD UVLO 期間，輸出保持低電平（確保在
  上電和斷電時無毛刺運行）
• TTL 和 CMOS 兼容輸入邏輯閾值
  （與電源電壓無關）
• 具有高抗噪
  能力的遲滯邏輯閾值
• 雙輸入設計（可選擇反相 （IN- 引腳）或同相 （IN+ pin） 驅動器配置）
  • 未使用的 Input Pin 可用于啟用或
    禁用功能
• 當 Input Pins 懸空時 Output Held Low
• 輸入引腳絕對最大電壓電平不受
  VDD 引腳偏置電源電壓限制
• 工作溫度范圍為 –40°C 至
  +140°C
• 5 引腳 DBV （SOT-23） 封裝選項

參數

方框圖

1. 產品概述

• ?型號?：UCCA
• ?類型?：?jiǎn)瓮ǖ栏咚俚蛡?cè)柵極驅動器
• ?特點?：
  • 適用于汽車應用，符合AEC-Q標準
  • 提供A源電流和4A漏電流（對稱驅動）
  • 寬VDD范圍：.V至V
  • TTL和CMOS兼容的輸入邏輯閾值
  • 快速傳播延遲（典型值ns）
  • 輸入引腳可承受負電壓（-V）
  • 輸出在VDD欠壓鎖定（UVLO）時保持低電平
  • 雙輸入設計（非反相和反相輸入）

2. 應用領域

• 開關電源
• DC-DC轉換器
• 太陽能電源
• 電機控制
• UPS
• 新興寬帶隙功率器件（如GaN）的柵極驅動器

3. 電氣特性

• ?UVLO?：
  • VDD啟動閾值：約.V
  • 滯后電壓：約.V
• ?輸入特性?：
  • 輸入高電平閾值（VIN_H）：.V至2.4V
  • 輸入低電平閾值（VIN_L）：.V至1.2V
  • 輸入滯回：1.0V
• ?輸出特性?：
  • 源/漏峰值電流：4A
  • 輸出高電平電壓（VOH）：接近VDD
  • 輸出低電平電壓（VOL）：接近GND

4. 功能描述

• ?VDD和UVLO?：內部UVLO保護電路在VDD電壓低于閾值時鎖定輸出。
• ?輸入階段?：基于TTL和CMOS兼容邏輯，輸入閾值固定且與VDD無關，具有寬滯回以增強噪聲免疫。
• ?使能功能?：未使用的輸入引腳可以用作使能或禁用功能。
• ?輸出階段?：能夠在Miller平臺期間提供高峰值源電流，快速驅動功率開關。

5. 設備功能模式

• ?正常模式?：輸出狀態取決于IN+和IN-引腳的狀態。
• ?UVLO模式?：當VDD電壓低于UVLO閾值時，輸出保持低電平。

6. 應用與實現

• ?設計考慮?：包括輸入輸出邏輯、輸入閾值類型、VDD偏置電壓、峰值源漏電流、使能功能、傳播延遲等。

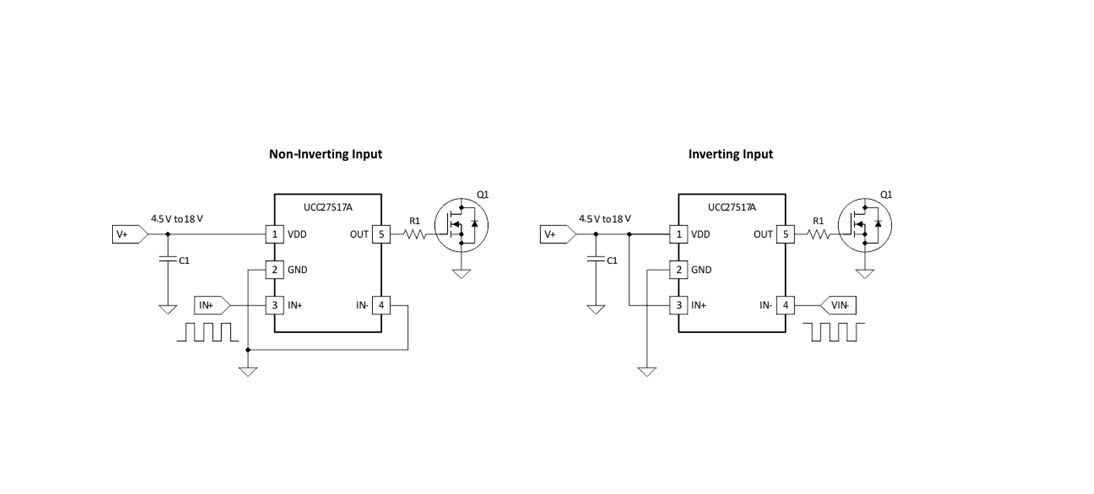

• ?典型應用?：包括非反相和反相輸入配置的應用示例。

7. 電源推薦

• 建議VDD使用1μF的旁路電容，以改善噪聲濾波。

8. 布局

• ?布局指南?：建議將驅動器盡可能靠近功率器件放置，使用低電感SMD組件，并最小化電流環路路徑。
• ?熱考慮?：提供了熱阻等熱度量標準，以幫助評估散熱性能。
