UCC27511 和 UCC27512 單通道、高速、低側柵極驅動器器件可以 有效驅動 MOSFET 和 IGBT 功率開關。使用本質上最小化 擊穿電流、UCC27511 和 UCC27512 能夠拉出和吸收高峰值電流 脈沖進入電容性負載，提供軌到軌驅動能力和極小的傳播 延遲，通常為 13 ns。

UCC27511 采用雙輸入設計，可靈活地實現兩者 反相 （IN– pin） 和同相 （IN+ pin） 配置。IN+ 或 IN– 引腳可用于控制驅動器輸出的狀態。未使用的輸入引腳可用于 啟用和禁用功能。為安全起見，內部上拉和下拉電阻器 input pins 確保在 input pins 處于浮動狀態時，output 保持為低電平。因此， 未使用的輸入引腳不會懸空，必須適當偏置以確保驅動器輸出 in enabled for normal operation（啟用正常作）。
*附件：ucc27512.pdf

UCC27511 器件的輸入引腳閾值基于 TTL 和 CMOS 兼容 低壓邏輯是固定的，獨立于 VDD 系列電源電壓。 高閾值和低閾值之間的寬滯后提供了出色的抗噪性。

UCC27511 和 UCC27512 提供 4A 拉電流、8A 灌電流（非對稱驅動）峰值驅動 電流能力。非對稱驅動中的強大灌電流能力增強了對寄生、 Miller turnon 效應。UCC27511 器件還具有獨特的分離輸出配置，其中 柵極驅動電流通過 OUTH 引腳提供，并通過 OUTL 引腳吸收。這個獨特的別針 配置允許用戶對 OUTH 和 OUTL 施加獨立的導通和關斷電阻器 引腳，并輕松控制開關轉換速率。

UCC27511 和 UCC27512 設計用于在較寬的 V 電壓下工作DD 系列范圍為 4.5 至 18 V，溫度范圍為 –40°C 至 140°C。 內部欠壓鎖定 V 上的 （UVLO） 電路DD 系列pin 將輸出保持在 Out Outside 為低電平 VDD 系列作范圍。能夠在低電壓水平下運行，例如 低于 5 V 的電壓，以及一流的開關特性，特別適合駕駛 新興的寬帶隙功率開關器件，例如 GaN 功率半導體器件。

特性

• 低成本柵極驅動器器件，可出色
  地替代 NPN 和 PNP 分立解決方案
• 4A 峰值拉電流和 8A 峰值灌電流非對稱
  驅動器
• 強大的灌電流提供了更
  強的抗米勒轉向能力
• UCC27511中的分離輸出配置（允許輕松
  獨立地調整導通和關
  斷速度）可節省 1 個二極管
• 快速傳播延遲（典型值為 13ns）
• 快速上升和下降時間（典型值為 9ns 和 7ns）
• 4.5V 至 18V 單電源范圍
• 在 VDD UVLO 期間，輸出保持低電平（確保在
  上電和
  斷電時無毛刺運行）
• TTL 和 CMOS 兼容輸入邏輯閾值
  （與電源電壓無關）
• 具有高抗噪
  能力的遲滯邏輯閾值
• 雙輸入設計（可選擇反相（IN– 引腳） 或同相 （IN+ 引腳）驅動器配置）
  • 未使用的 Input Pin 可用于啟用或
    禁用功能
• 當 Input 引腳懸空時，輸出保持低電平
• 輸入引腳絕對最大電壓電平不受
  VDD 引腳偏置電源電壓限制
• 工作溫度范圍為 –40°C
  至 140°C
• 6 引腳 DBV （SOT-23） 和 6 引腳 DRS（3mm ×
  3mm WSON，帶外露散熱焊盤）封裝
  選項

參數

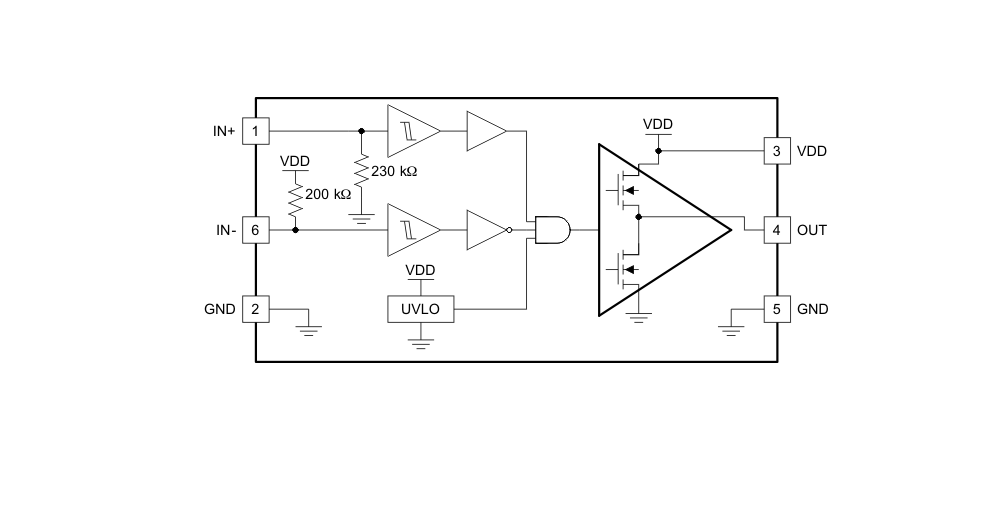

方框圖

一、產品概述

• ?型號?：UCC
• ?類型?：單通道、高速、低側柵極驅動器
• ?特點?：
  • A峰值源電流和A峰值沉電流（非對稱驅動）
  • 引腳DBV（SOT-）和引腳DRS（mm x mm WSON，帶裸露熱墊）封裝選項
  • TTL和CMOS兼容輸入邏輯閾值（獨立于電源電壓）
  • 快速傳播延遲（典型值ns）
  • 快速上升和下降時間（典型值ns和ns）
  • .V至V單電源供電范圍
  • 輸出在VDD欠壓鎖定（UVLO）期間保持低電平

二、應用領域

• 開關模式電源
• DC-DC轉換器
• 太陽能電源、電機控制、不間斷電源（UPS）
• 新興寬帶隙功率器件（如GaN）的柵極驅動器

三、引腳配置與功能

• ?VDD?：偏置電源輸入
• ?GND?：地
• ? IN+ ?：非反相輸入
• ? IN- ?：反相輸入
• ?OUTH?：源電流輸出（僅DBV封裝）
• ?OUTL?：沉電流輸出（僅DBV封裝）
• ?OUT?：源/沉電流輸出（DRS封裝）

四、電氣特性

• ?供電電壓范圍?：.V至V
• ?輸入閾值?：
  • 高電平閾值（VIN_H）：.V至.V
  • 低電平閾值（VIN_L）：.V至.V
  • 輸入遲滯：.V
• ?輸出特性?：
  • 峰值源電流：A
  • 峰值沉電流：A
  • 高電平輸出電壓（VOH）：接近VDD
  • 低電平輸出電壓（VOL）：mV至.V
  • 輸出上拉電阻（ROH）：.Ω至.Ω
  • 輸出下拉電阻（ROL）：.Ω至.Ω

五、保護功能

• ?UVLO?：當VDD電壓低于UVLO閾值時，輸出保持低電平。

六、設備功能模式

• ?正常模式?：輸出狀態取決于IN+和IN-引腳的狀態。
• ?UVLO模式?：當VDD電壓低于UVLO閾值時，設備進入U(xiǎn)VLO模式，輸出保持低電平。

七、典型應用

• 提供了非反相和反相配置的典型應用圖。
• 詳細描述了設計要求和設計過程，包括輸入輸出邏輯、輸入閾值類型、VDD偏置供電電壓、峰值源和沉電流、啟用和禁用功能、傳播延遲、功率耗散和封裝類型等考慮因素。

八、布局指南

• 推薦將驅動器設備盡可能靠近功率器件放置，以最小化高電流跡線的長度。
• 推薦在VDD和GND之間放置低ESR和ESL電容器，并盡可能靠近IC。
• 最小化開通和關斷電流回路的寄生電感。
