MAX9315 1:5差分LVPECL/LVECL/HSTL時鐘和數據驅動器技術手冊
概述
MAX9315是低扭曲、1:5差分驅動器，設計用于時鐘和數據分配。這種器件允許選擇兩路輸入之一。所選擇的輸入再生5路差分輸出。差分輸入經過調整后，可以允許單端輸入，只需將片上VBB電源接到一個輸入端作為參考電壓即可。
MAX9315具有低輸出到輸出扭曲(20ps)的特點，尤其適合于通過背板或電路板上的時鐘和數據分配。在與差分HSTL和LVPECL信號接口時，這些器件工作在+2.375V至+3.8V的電源范圍，能夠實現在+2.5V或+3.3V標稱電源的系統中，進行高性能的時鐘或數據分配。與差分LVECL接口時，這些器件工作在-2.375V至-3.8V的電源范圍。
MAX9315提供節省空間的20引腳TSSOP封裝。
數據表：*附件：MAX9315 1比5差分LVPECL LVECL HSTL時鐘和數據驅動器技術手冊.pdf
應用
- 自動測試設備(ATE)
- 局端背板時鐘分配
- 數據和時鐘驅動器與緩沖器
- DSLAM背板
- 低抖動數據中繼器
- 精密時鐘分配
- 無線基站
特性
- 工作在差分HSTL/LVPECL下時，電源為+2.375V至+3.8V
- 工作在差分LVECL下時，電源為-2.375V至-3.8V
- 兩路可選擇的差分輸入
- 同步輸出使能/禁止
- 20ps輸出至輸出扭曲
- 360ps傳輸延遲
- 在1.5GHz下，保證400mV差分輸出
- 為單端輸入提供片上基準電壓
- 輸入開路時，輸入偏置為低
- 引腳兼容于MC100LVEP14

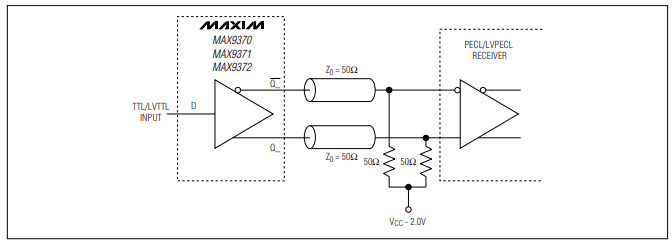

應用電路

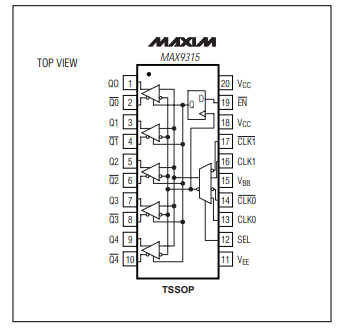

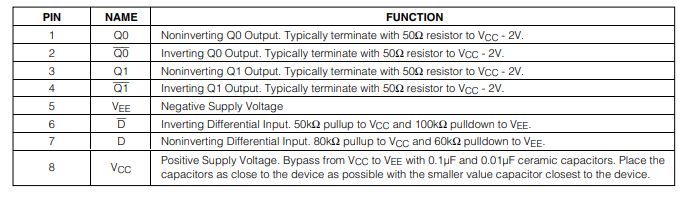

引腳配置描述

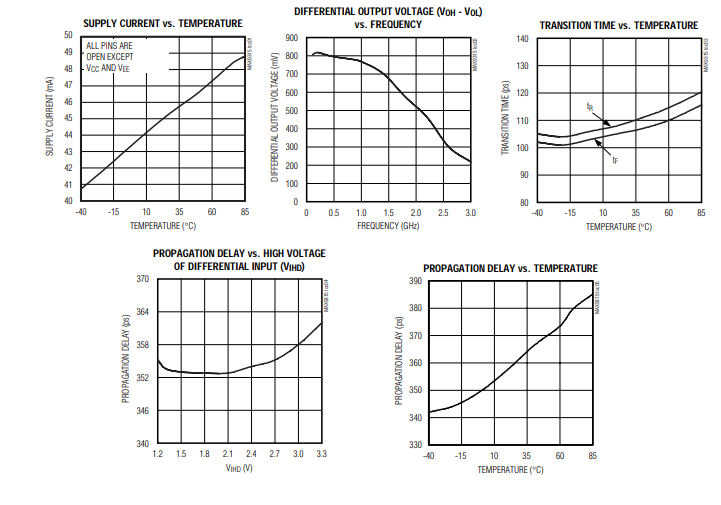

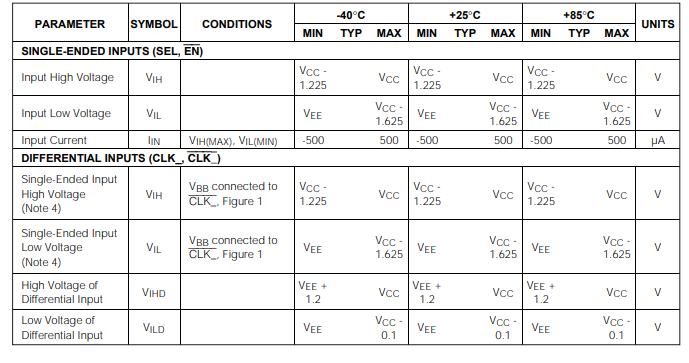

典型操作特性

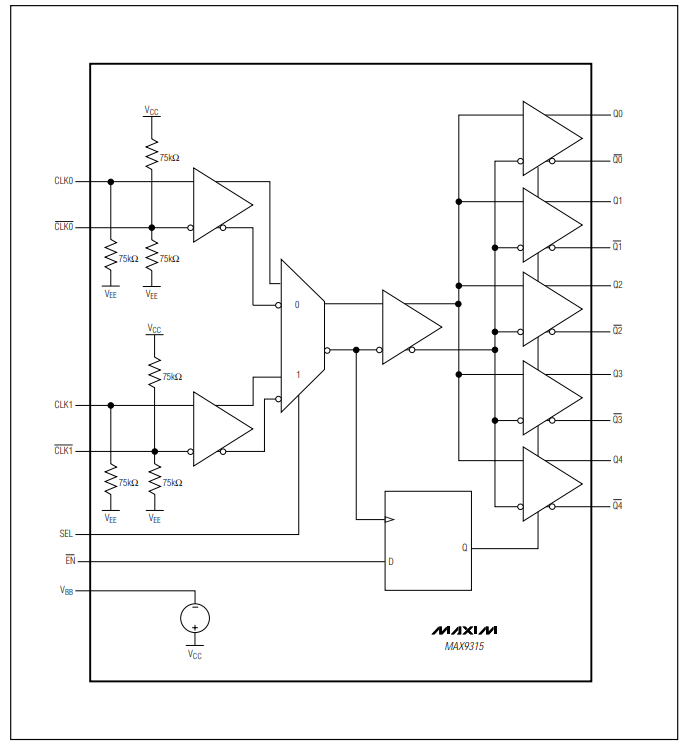

框圖
