概述
MAX9311/MAX9313是低扭曲，1:10差分驅動器，設計用于時鐘和數據分配。這些器件允許選擇兩路輸入之一。所選擇的輸入產生10路差分輸出。差分輸入經過調整后，可以允許單端輸入，只需將片上VBB電源接到一個輸入端作為參考電壓即可。

MAX9311/MAX9313具有較低的器件到器件扭曲(30ps)和輸出到輸出扭曲(12ps)，尤其適合于通過背板或電路板上的時鐘和數據分配。在與差分HSTL和LVPECL信號接口時，這些器件工作在+2.25V至+3.8V的電源范圍，能夠?qū)崿F(xiàn)在+2.5V或+3.3V標稱電源的系統中，進行高性能的時鐘或數據分配。與差分LVECL接口時，這些器件工作在-2.25V至-3.8V的電源范圍。

MAX9311的片上VBB參考輸出比正電源電壓低1.425V。MAX9313提供的片上VBB參考輸出比正電源電壓低1.32V。

兩種器件都提供節省空間的32引腳5mm x 5mm TQFP、5mm x 5mm QFN和工業標準的32引腳7mm x 7mm LQFP封裝。
數據表：*附件：MAX9311 MAX9313 1比10差分LVPECL LVECL HSTL時鐘和數據驅動器技術手冊.pdf

應用

• 低抖動數據中繼器
• 精密時鐘分配
  特性
• 工作于+2.25V至+3.8V差分HSTL/LVPECL
• 工作于-2.25V至-3.8V LVECL
• 30ps (典型)器件到器件扭曲
• 12ps (典型)輸出至輸出扭曲
• 312ps (典型)傳輸延遲
• 在3GHz下，差分輸出≥ 300mV
• 為單端輸入提供的片上基準電壓
• 開路輸入時輸出為低電平
• 引腳兼容于MC100LVEP111 (MAX9311)和MC100EP111 (MAX9313)
• 提供薄型QFN封裝(比LQFP引腳小70%)

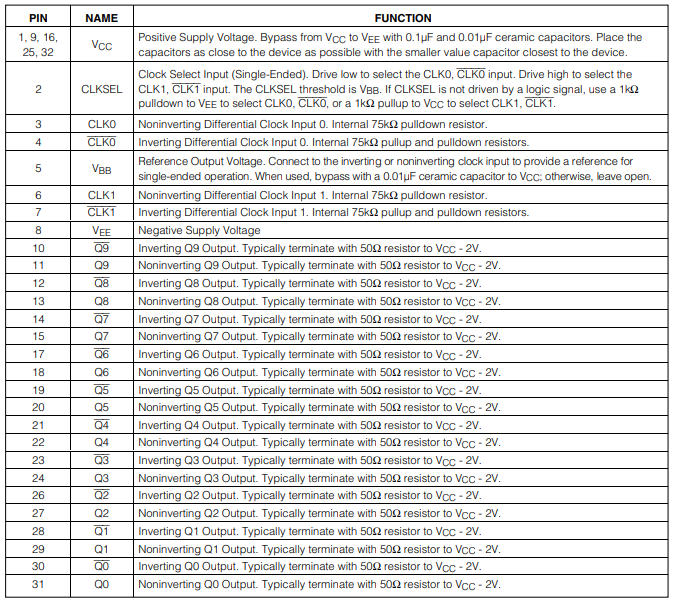

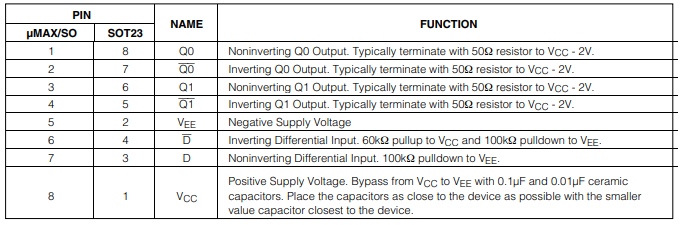

引腳配置描述

DC電氣特性

典型操作特性

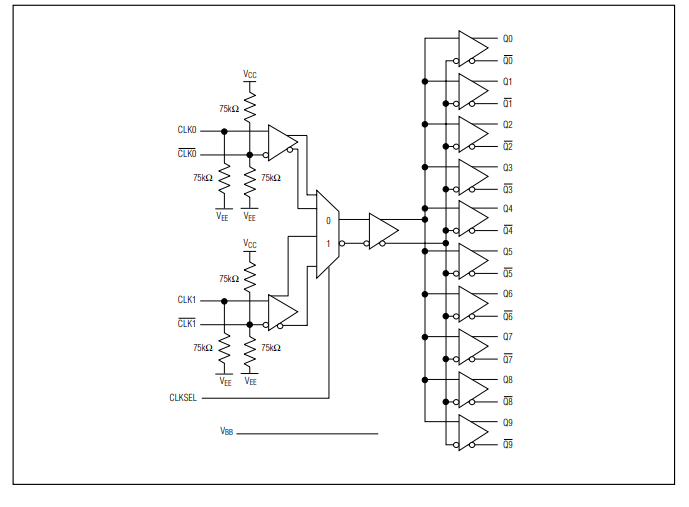

框圖
