TLV34xx器件分別是單CMOS和雙CMOS運算放大器，具有低電壓、低功耗和軌到軌輸出擺動能力。PMOS輸入級提供1pA（典型值）的超低輸入偏置電流和
0.3 mV（典型值）。對于需要出色直流精度的應用，A級（TLV34xA）在25°C時具有1.25 mV（最大）的低偏移電壓。

數據手冊：*附件：TLV342S 具有關斷功能的雙路、5.5V、2.2MHz運算放大器技術手冊.pdf

這些單電源放大器專為超低電壓（1.5 V至5 V）操作而設計，共模輸入電壓范圍通常從正電源軌延伸至-0.2 V至0.5 V。

RUG封裝中的TLV341（單）和TLV342（雙）還提供了一個可用于禁用設備的關機（SHDN）引腳。在關機模式下，電源電流降至45pA（典型值）。TLV341提供SOT-23和較小的SC70封裝，適用于空間最有限的應用。雙TLV342采用標準SOIC、VSSOP和X2QFN封裝。

從-40°C到125°C的擴展工業溫度范圍使TLV34xx適用于各種商業和工業應用。

特征
?1.8V和5V性能
?低偏移（A級）
–最大1.25 mV（25°C）
–1.7 mV最大值（–40°C至125°C）
?軌對軌輸出擺動
?寬共模輸入電壓范圍：-0.2 V
至（V+–0.5 V）
?輸入偏置電流：1 pA（典型）
?輸入偏移電壓：0.3 mV（典型）
?低電源電流：70μA/通道
?低停機電流：
每個通道10 pA（典型）
?增益帶寬：2.3 MHz（典型）
?轉換速率：0.9 V/μs（典型）
?關機后的開啟時間：5μs（典型值）
?輸入?yún)⒖茧妷涸肼暎?0 kHz時）：
20 nV/√Hz
?ESD保護超過JESD 22
2000-V人體模型（HBM）
–750-V充電設備型號（CDM）

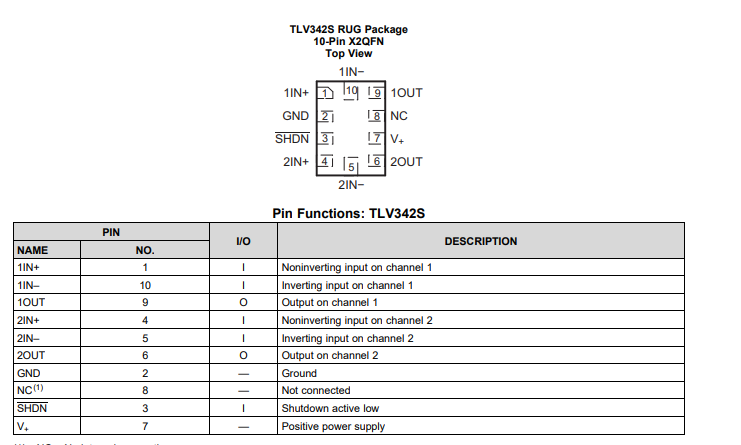

引腳功能和配置

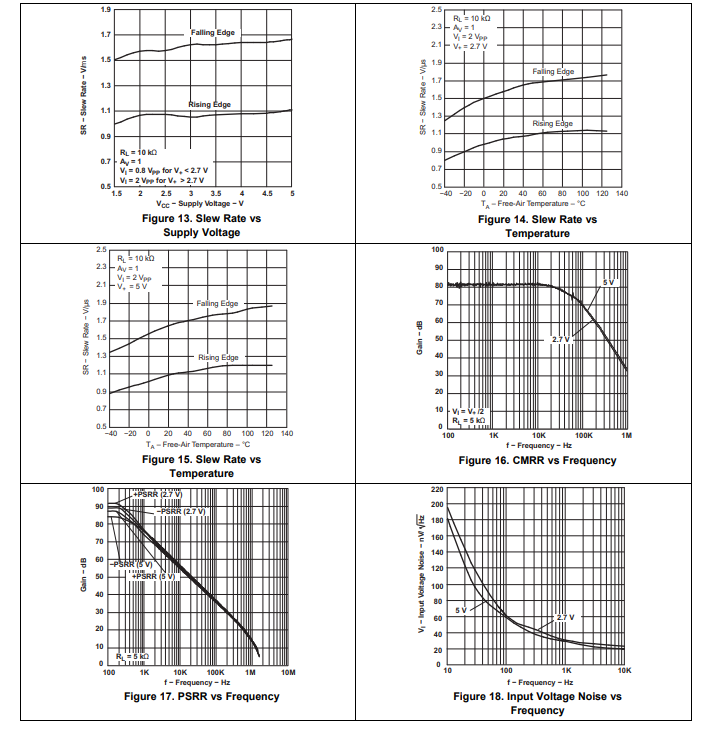

典型特性

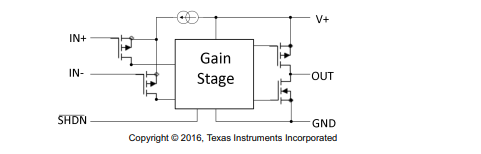

功能方框圖

應用
?移動電話
?消費電子產品（筆記本電腦）
?語音音頻前置放大器
?便攜式電池供電電子設備
設備
?電源電流監測
?電池監測
?緩沖器
?過濾器
