UCC27712 是一款 620V 高側和低側柵極驅動器，具有 1.8A 拉電流和 2.8A 灌電流，旨在驅動功率 MOSFET 或 IGBT。

建議的 VDD 工作電壓為 10V 至 20V（IGBT）和 10V 至 17V（功率 MOSFET）。
*附件：ucc27712.pdf

UCC27712 包括保護功能，當輸入保持開路或未滿足最小輸入脈沖寬度規格時，輸出保持低電平。聯鎖和死區時間功能可防止兩個輸出同時打開。此外，該器件接受寬范圍偏置電源，并為 VDD 和 HB 偏置電源提供 UVLO 保護。

該器件采用 TI 最先進的高壓器件技術開發而成，具有強大的驅動功能，具有出色的噪聲和瞬態抗擾度，包括其輸入上的大負電壓容差、高 dV/dt 容差、開關節點 （HS） 上的寬負瞬態安全工作區 （NTSOA） 和互鎖。

該器件由一個以地為參考的通道 （LO） 和一個浮動通道 （HO） 組成，設計用于使用自舉或隔離電源工作。該器件具有快速傳播延遲和兩個通道之間出色的延遲匹配。在 UCC27712 上，每個通道都由其各自的輸入引腳 HI 和 LI 控制。

特性

• 高側和低側配置
• 具有輸出互鎖和 150ns 死區時間的雙輸入
• 在 HB 引腳上高達 620V 和 700V 的絕對最大值下完全運行
• 10V 至 20V VDD 推薦范圍
• 峰值輸出電流 2.8A 灌電流，1.8A 拉電流
• dv/dt 抗擾度為 50 V/ns
• HS 引腳上的邏輯工作電壓高達 –11 V
• 輸入上的負電壓容差為 –5 V
• 大負瞬態安全工作區
• 兩個通道的 UVLO 保護
• 傳播延遲?。ǖ湫椭禐?100ns）
• 延遲匹配（典型值為 12 ns）
• 專為自舉作而設計的浮動通道
• 低靜態電流
• TTL 和 CMOS 兼容輸入
• 行業標準 SOIC-8 封裝
• 所有參數均在 –40 °C 至 +125 °C 的溫度范圍內指定

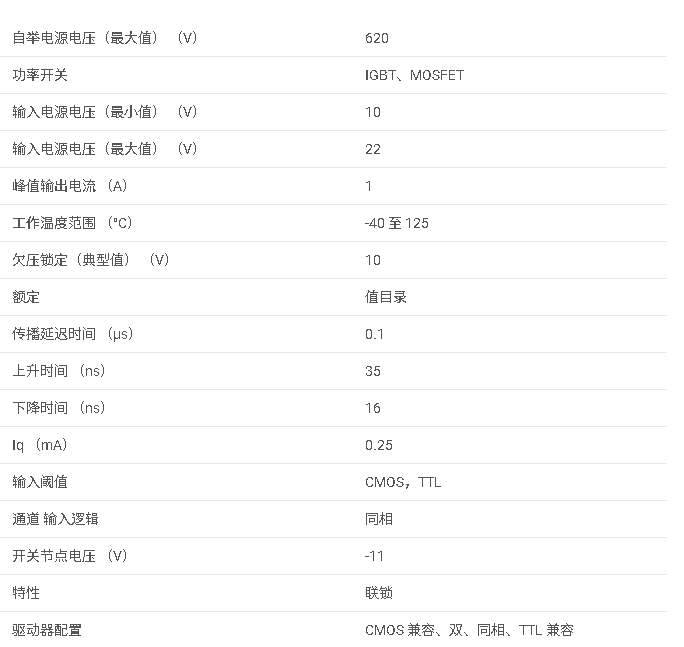

參數

方框圖

概述

UCC2是一款由Texas Instruments（TI）生產的高電壓、雙通道柵極驅動器，適用于驅動MOSFET和IGBT等功率半導體器件。該驅動器具有高速傳播延遲、低靜態電流、高dV/dt免疫力和多種保護功能，廣泛應用于電機驅動、橋式轉換器、高密度開關模式電源和DC-to-AC逆變器等領域。

主要特性

• ?雙通道設計?：包含一個接地參考通道（LO）和一個浮動通道（HO），支持高達V的工作電壓。
• ?高速傳播延遲?：典型傳播延遲為ns，有助于減少高頻開關應用中的脈沖寬度失真。
• ?低靜態電流?：總靜態供電電流低至5μA（典型值），降低系統功耗。
• ?高dV/dt免疫力?：高達V/ns的dV/dt容忍度，增強抗干擾能力。
• ?寬輸入電壓范圍?：VDD供電電壓范圍為V至V（IGBT應用）和V至V（MOSFET應用）。
• ?多種保護功能?：包括欠壓鎖定（UVLO）、輸出互鎖和死區時間控制，防止器件損壞。
• ?靈活的輸入控制?：CMOS和TTL兼容的輸入邏輯，便于與數字功率控制器和模擬控制器接口。

應用領域

• ?電機驅動?：包括步進電機、HVAC系統、風扇、電動工具、機器人和無人機等。
• ?橋式轉換器?：在離線AC/DC電源供應器中的應用。
• ?高密度開關模式電源?：適用于服務器、電信、IT和工業基礎設施。
• ?DC-to-AC逆變器?：用于可再生能源系統和電力電子轉換。

功能描述

驅動能力

• ?峰值輸出電流?：高達2.8A的沉電流和1.8A的源電流，能夠快速充放電功率半導體器件的柵極電容。
• ?浮動通道設計?：支持使用自舉電路或隔離電源供電，適用于半橋和全橋拓撲結構。

保護功能

• ? 欠壓鎖定（UVLO） ?：監測VDD和HB供電電壓，當電壓低于閾值時關閉輸出，防止器件損壞。
• ?輸出互鎖和死區時間控制?：防止HO和LO輸出同時開啟，避免直通現象。
• ?輸入保護?：當輸入引腳浮空或輸入脈沖寬度不滿足要求時，輸出保持低電平。

其他功能

• ?低傳播延遲和延遲匹配?：確保雙通道之間的良好同步性，減少脈沖寬度失真。
• ? 寬負瞬態安全工作區（NTSOA） ?：增強對負瞬態電壓的容忍度，提高系統可靠性。

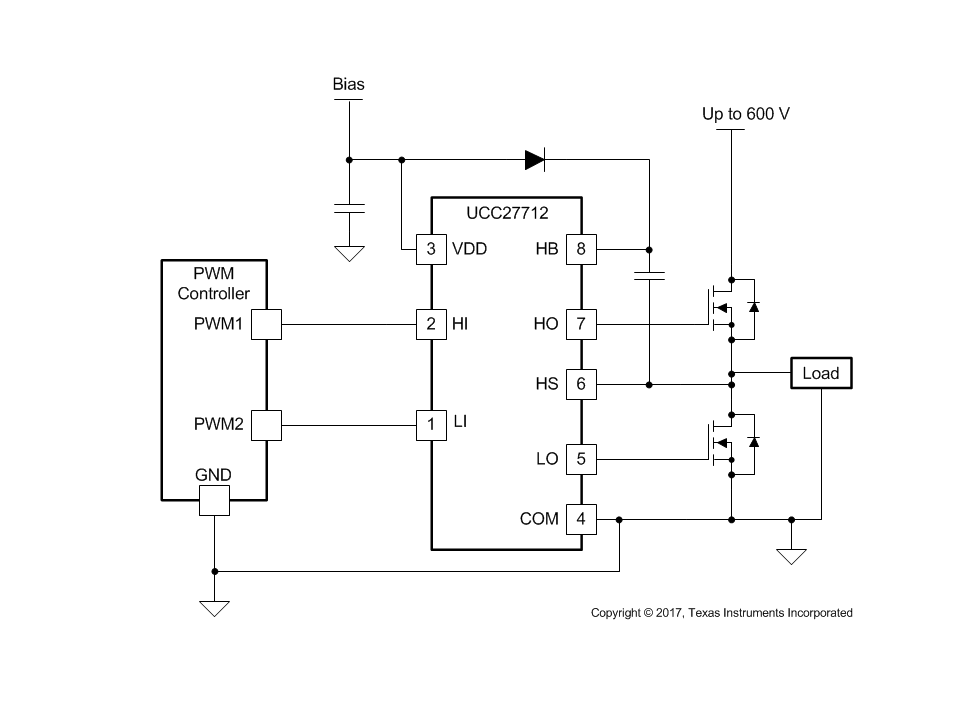

典型應用電路

UCC2可用于驅動半橋和全橋拓撲結構中的MOSFET或IGBT。典型應用電路包括自舉電容、輸入濾波電阻和電容、輸出電阻以及保護二極管等組件，確保柵極驅動器的穩定可靠運行。

設計指南

• ?電源設計?：選擇合適的VDD和HB供電電壓，并添加適當的濾波電容。
• ?輸入濾波?：在輸入引腳添加RC濾波電路，減少噪聲干擾。
• ?輸出電阻選擇?：根據功率半導體器件的柵極電容和開關速度選擇合適的輸出電阻。
• ?布局布線?：遵循TI提供的布局布線指南，確保良好的電氣性能和熱性能。

封裝與訂購信息

UCC2采用標準的SOIC-8封裝，提供多種訂購選項，用戶可根據具體需求選擇合適的型號和封裝。
