概述
LTC1345 是一個采用單 5V 電源來為 V.35 接口提供差分時鐘和數據信號的單片收發器。 與一個外部電阻終端網絡和一個控制信號的 LT?1134A RS232 收發器配合，LTC1345 可形成一個采用單 5V 工作電源的完整低功耗 DTE 或 DCE V.35 接口端口。

LTC1345 具有三個電流輸出差分發送器、三個差分接收器和一個電荷泵。 該收發器可針對 DTE 或 DCE 操作進行配置，或采用兩個選擇引腳使之停機。 在停機方式下，電源電流被減至 1μA。

該收發器操作可高達 10M 波特。 所有的發送器均具備短路保護功能，而一個接收器輸出使能引腳允許接收器輸出被強制進入高阻抗狀態。 發送器輸出和接收器輸入均具有 ±10kV ESD 保護功能。 電荷泵通過采用三個外部 1μF 電容器以穩定一個 VEE 輸出。
數據表：*附件：LTC1345單電源V.35收發器技術手冊.pdf

應用

• 調制解調器
• 電信
• 數據路由器

特性

• 單芯片可提供所有 V.35 差分時鐘和數據信號
• 單 5V 工作電源運作
• 軟件可選的數據終端設備 (DTE) 或數據通訊設備 (DCE) 配置
• 發送器和接收器可承受重復的 ± 10kV ESD 脈沖
• 關斷方式將 ICC 降至 1μA (典型值)
• 10M 波特傳送速率
• 當禁止、停機或斷電時，發送器保持高阻抗
• 符合 CCITT V.35 規格
• 發送器設有短路保護措施

應用電路

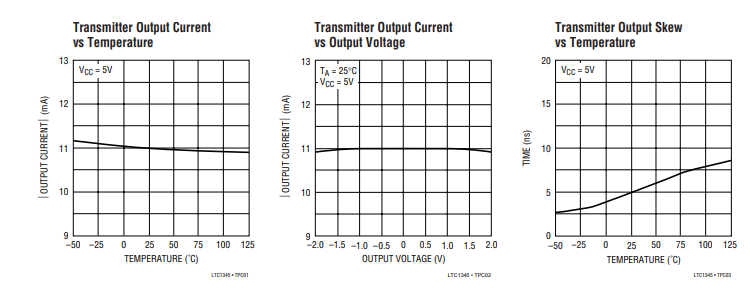

典型性能特征

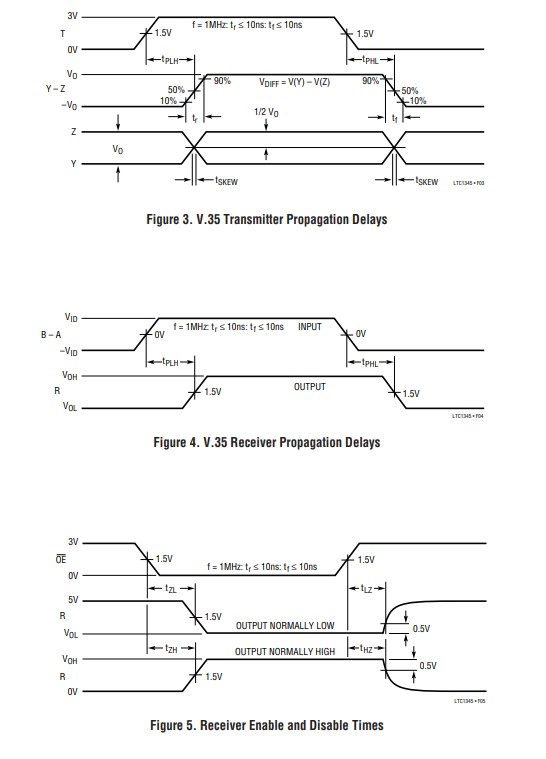

開關時間波形

應用信息

CCITT V.35建議回顧 - 電氣規范

V.35是國際電報電話咨詢委員會（CCITT）關于通過調制解調器進行同步數據傳輸?shù)囊豁椊ㄗh。該建議的附錄2描述了電氣規范，以下是其要點總結：

1. 接口電纜為平衡雙絞線，阻抗在80Ω至120Ω之間。
2. 發射器的源阻抗在50Ω至150Ω之間。
3. 發射器在短路端子與地之間的電阻為150Ω±15Ω 。
4. 當使用100Ω電阻負載進行端接時，端到端電壓應為0.55V±20% 。
5. 發射器的上升時間應小于信號脈沖的1%或40ns（取較大值）。
6. 發射器輸出的共模電壓不應超過0.6V。
7. 接收器阻抗為100Ω±10Ω 。
8. 接收器對地阻抗為150Ω±15Ω 。
9. 發射器或接收器在連接到接地、短路或與其他線路交叉連接時不應損壞。
10. 在發射器/接收器處出現±2V共模變化，或發射器與接收器之間存在±4V地電位差時，不應出現數據錯誤。


電纜終端

連接到LTC1345的電纜兩端，必須通過兩種電氣等效的外部Y形或Δ形電阻網絡之一進行端接，以確保正常運行。Y形端接有兩個串聯的50Ω電阻，在兩個50Ω電阻的中心抽頭與地之間連接一個125Ω電阻，如圖6A所示。

另一種Δ形端接方式是在雙絞線上跨接一個120Ω電阻，在每根線與地之間各接一個300Ω電阻，如圖6B所示。可使用標準的1/8W、5%精度的表面貼裝電阻來構建端接網絡。為保持適當?shù)牟罘州敵鰯[幅，電阻容差必須為5%或更低。
