LTC1346A 10Mbps DCE/DTE V.35收發器技術手冊
概述
LTC1346A 是一款單芯片收發器，其可采用 ±5V 電源為一個 V.35 接口提供差分時鐘和數據信號。當與一個外部電阻器終端網絡和一個用于控制信號的 LT 1134A RS232 收發器相結合時，LTC1346A 形成了一個完整的低功率 DTE 或 DCE V.35 接口端口。
LTC1346A 具有 3 個輸出電流差分發送器和 3 個差分接收器。收發器可采用 3 個選擇引腳針對數據終端設備 (DTE) 或數據通信設備 (DCE) 操作或停機進行配置。在停機模式中，電源電流減小至 1μA 以下。
LTC1346A 收發器工作速度高達 10Mbaud。所有的發送器均擁有短路保護功能。發送器輸出和接收器輸出均可被強制進入高阻抗狀態。發送器輸出和接收器輸入具有 ±10kV ESD 保護等級。
數據表：*附件：LTC1346A 10Mbps DCE DTE V.35收發器技術手冊.pdf
應用
- 調制解調器
- 電信
- 數據路由器
特性
- 單顆芯片提供了用于 V.35 端口的完整差分信號接口
- 驅動器和接收器將可承受重復的 ±10kV ESD 脈沖
- 采用 ±5V 電源工作
- 10Mbaud 傳輸速率
- 符合 CCITT V.35 規范
- 停機模式中將 I
CC減小至低于 1μA - 可選的發送器和接收器配置
- 獨立的驅動器 / 接收器使能
- 當停用、關斷或電源關斷時發送器保持高阻抗
- 采用小的充電泵電容器：0.1μF
- 低電源電流：8mA (典型值)
- 為發送器提供了短路保護

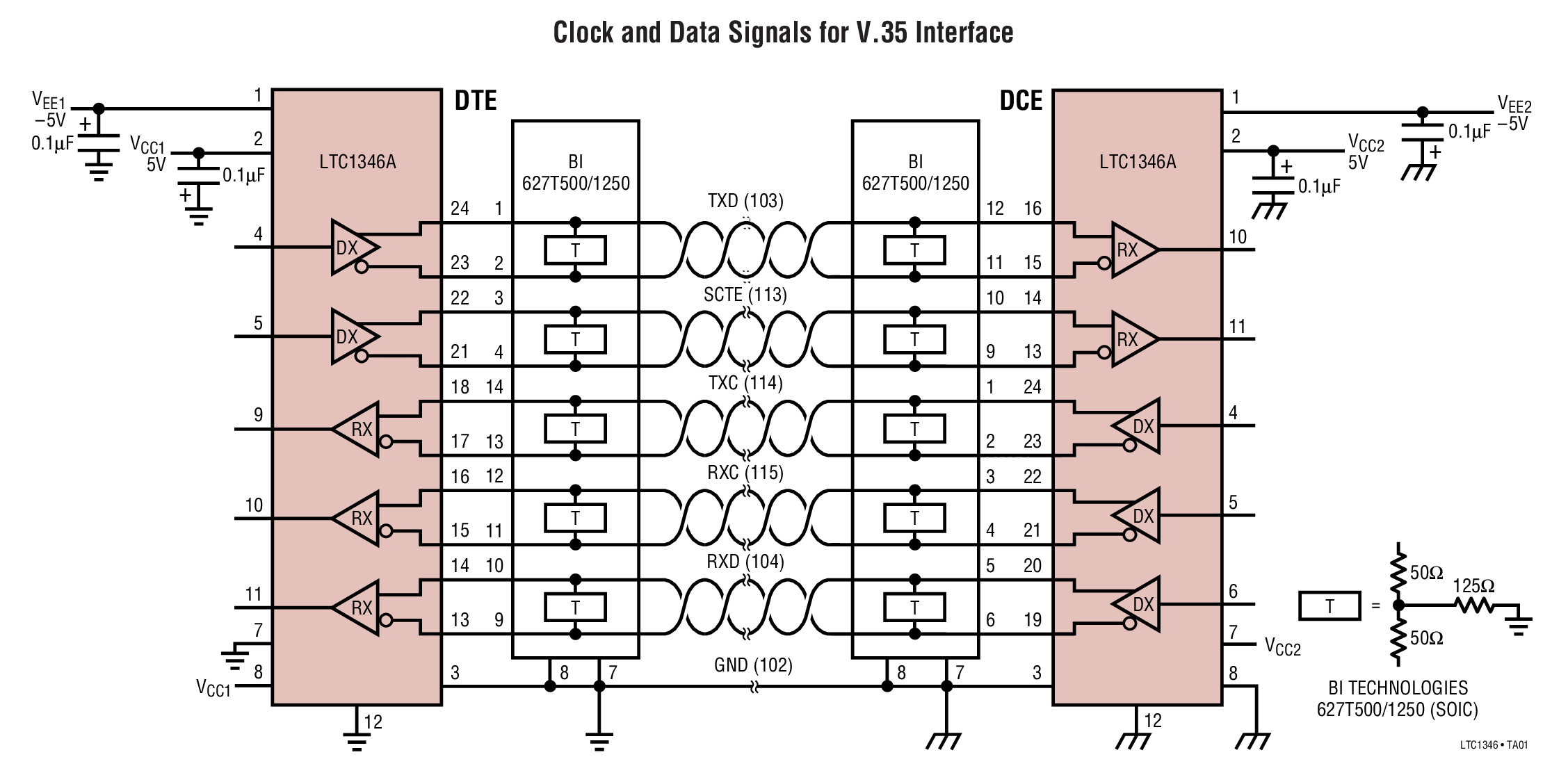

典型應用

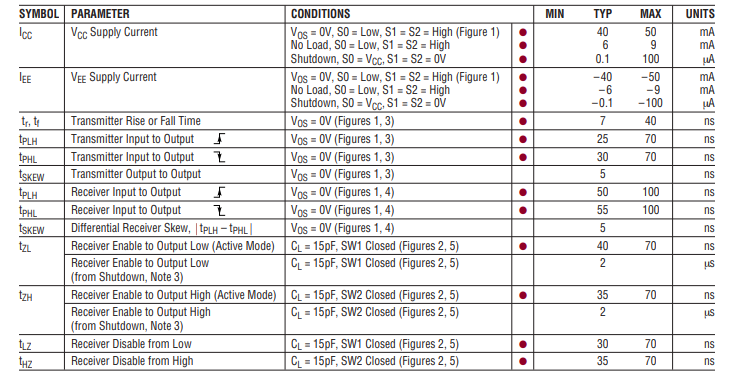

交流電氣特性

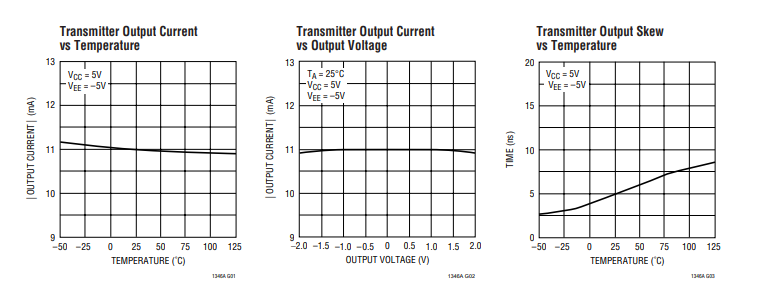

典型性能特征
