優勢和特點

• 單顆芯片提供了用于 V.35 端口的完整差分信號接口
• 驅動器和接收器將可承受重復的 ±10kV ESD 脈沖
• 采用 ±5V 電源工作
• 10Mbaud 傳輸速率
• 符合 CCITT V.35 規范
• 停機模式中將 I_CC 減小至低于 1μA
• 可選的發送器和接收器配置
• 獨立的驅動器 / 接收器使能
• 當停用、關斷或電源關斷時發送器保持高阻抗
• 采用小的充電泵電容器：0.1μF
• 低電源電流：8mA (典型值)
• 為發送器提供了短路保護

產品詳情

LTC^?1346A 是一款單芯片收發器，其可采用 ±5V 電源為一個 V.35 接口提供差分時鐘和數據信號。當與一個外部電阻器終端網絡和一個用于控制信號的 LT^?1134A RS232 收發器相結合時，LTC1346A 形成了一個完整的低功率 DTE 或 DCE V.35 接口端口。

LTC1346A 具有 3 個輸出電流差分發送器和 3 個差分接收器。收發器可采用 3 個選擇引腳針對數據終端設備 (DTE) 或數據通信設備 (DCE) 操作或停機進行配置。在停機模式中，電源電流減小至 1μA 以下。

LTC1346A 收發器工作速度高達 10Mbaud。所有的發送器均擁有短路保護功能。發送器輸出和接收器輸出均可被強制進入高阻抗狀態。發送器輸出和接收器輸入具有 ±10kV ESD 保護等級。

應用

• 調制解調器
• 電信
• 數據路由器

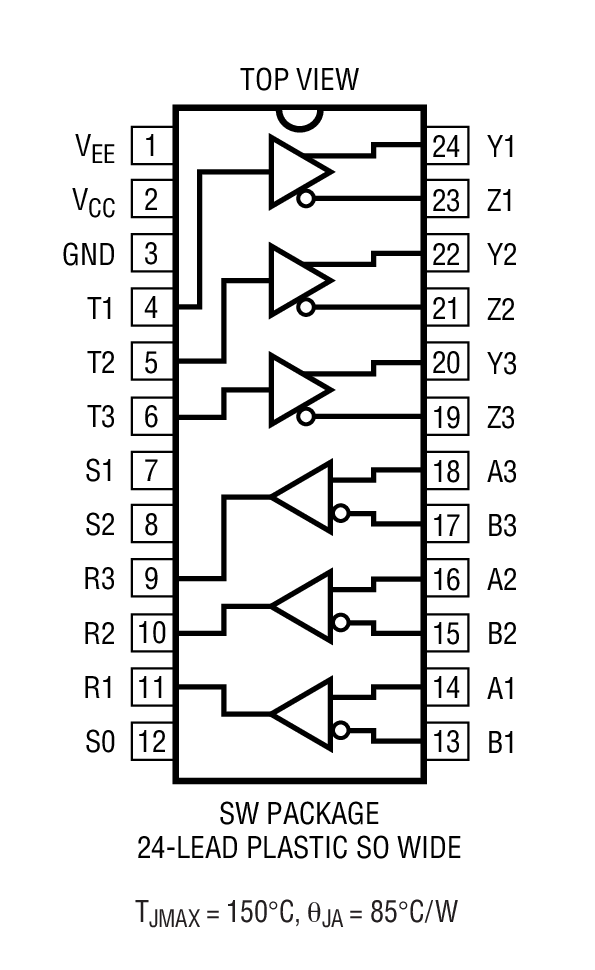

方框圖
