TPS28225 是一款高速驅動器，適用于具有自適應死區時間控制的 N 溝道互補驅動功率 MOSFET。該驅動器經過優化，適用于各種大電流單相和多相 DC-DC 轉換器。TPS28225 是一種提供高效率、小尺寸和低 EMI 輻射的解決方案。
*附件：tps28225.pdf

該效率是通過高達 8.8V 的柵極驅動電壓、14ns 自適應死區時間控制、14ns 傳播延遲以及大電流 2A 拉電流和 4A 灌電流驅動能力實現的。較低柵極驅動器的 0.4Ω 阻抗將功率 MOSFET 的柵極保持在其閾值以下，并確保在高 dV/dt 相節點轉換時沒有擊穿電流。由內部二極管充電的自舉電容器允許在半橋配置中使用 N 溝道 MOSFET。

特性

• 以 14ns 自適應死區時間驅動兩個 N 溝道 MOSFET
• 寬柵極驅動電壓：4.5V 至 8.8V，在 7V 至 8V 時具有最佳效率
• 寬電源系統組輸入電壓：3V 至 27V
• 寬輸入 PWM 信號：2.0V 至 13.2V 幅度
• 能夠以每相 ≥40A 的電流驅動 MOSFET
• 高頻作：14ns 傳播延遲和 10ns 上升/下降時間允許 FSW – 2MHz
• 能夠傳播 <30ns 輸入 PWM 脈沖
• 低側驅動器吸收導通電阻 （0.4Ω） 可防止與 dV/dT 相關的擊穿電流
• 用于功率級關斷的 3 態 PWM 輸入
• 節省空間的使能（輸入）和電源良好（輸出）信號位于同一引腳上
• 熱關斷
• UVLO 保護
• 內部自舉二極管
• 經濟型 SOIC-8 和熱增強型 3mm x 3mm VSON-8 封裝
• 高性能替代流行的 3 態輸入驅動器

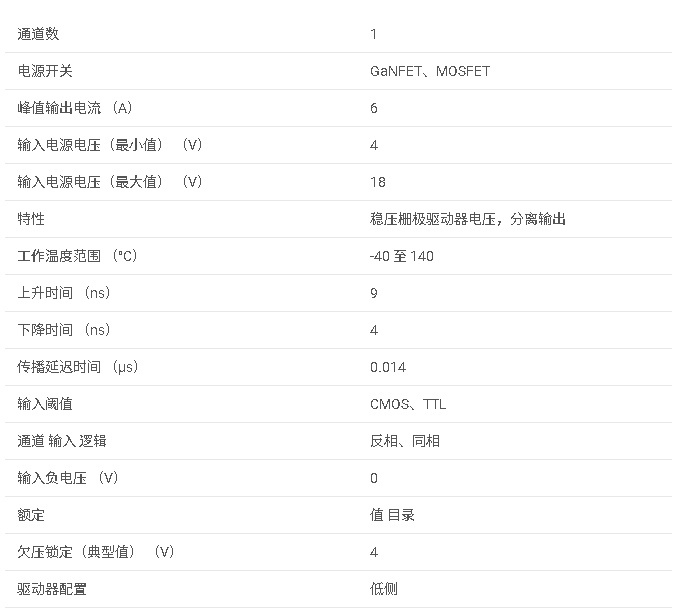

參數

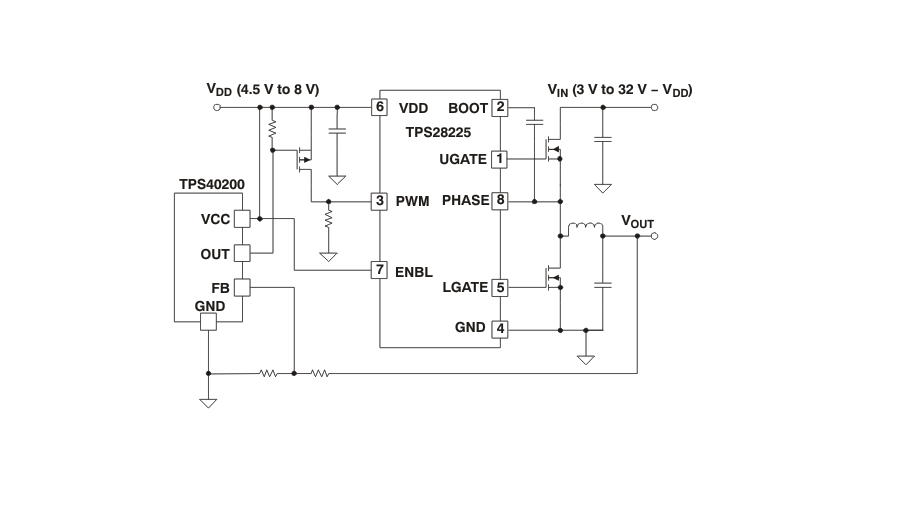

方框圖

一、產品概述

TPS 是一款高頻同步MOSFET驅動器，設計用于驅動兩個N溝道MOSFET，具有自適應死區時間、寬輸入電壓范圍和高效率等特點。它適用于多種高電流單相和多相DC-DC轉換器應用。

二、主要特性

• ?高頻操作?：最高可達2MHz的開關頻率。
• ?寬輸入電壓范圍?：VDD輸入電壓范圍為V至V，PWM輸入信號幅度為.V至.V。
• ?高效率?：高達8.8V的柵極驅動電壓和ns的自適應死區時間，提高系統效率。
• ?低dV/dt相關穿透電流?：低側驅動器具有0.4?的阻抗，防止高dV/dt時的穿透電流。
• ?3態PWM輸入?：支持電源級關斷，具有使能（輸入）和電源良好（輸出）信號。
• ?保護功能?：包括熱關斷和欠壓鎖定（UVLO）保護。
• ?小型封裝?：提供SOIC-8和VSON-封裝選項，節省空間。

三、引腳配置與功能

• ?UGATE?：上柵極驅動輸出，連接到高側功率N溝道MOSFET的柵極。
• ?LGATE?：下柵極驅動輸出，連接到低側功率N溝道MOSFET的柵極。
• ?PWM?：PWM信號輸入，控制驅動器。
• ?EN/PG?：使能/電源良好輸入/輸出引腳。
• ?VDD?：V偏置電源輸入。
• ?GND?：地引腳，所有信號均參考此節點。
• ?PHASE?：連接到上MOSFET的源極和下MOSFET的漏極，提供上柵極驅動器的返回路徑。
• ?BOOT?：浮動自舉電源引腳，用于上柵極驅動。

四、電氣特性

• ?UVLO閾值?：VDD欠壓鎖定上升閾值典型值為.V，下降閾值典型值為3.0V。
• ?輸出阻抗?：上柵極驅動器源阻抗典型值為1.0?，沉阻抗典型值為1.0?；下柵極驅動器源阻抗典型值為1.0?，沉阻抗典型值為0.4?。
• ?傳播延遲?：UGATE和LGATE的關斷和開啟傳播延遲典型值為ns。
• ?死區時間?：LGATE關斷到UGATE開啟的死區時間典型值為ns。

五、功能描述

• ?UVLO保護?：當VDD電壓低于UVLO閾值時，驅動器禁用，外部功率FET處于關閉狀態。
• ?3態PWM輸入?：當PWM輸入信號處于高阻抗?fàn)顟B(tài)時，驅動器將兩個柵極驅動輸出設置為低電平，關閉外部功率FET。
• ?使能/電源良好信號?：EN/PG引腳允許驅動器根據外部信號啟用或禁用，并提供電源良好狀態反饋。
• ?自適應死區時間?：確保在高低側MOSFET之間切換時不會產生穿透電流。
• ?熱關斷?：當結溫超過°C時，驅動器關閉輸出，防止過熱損壞。

六、應用信息

• ?典型應用?：包括多相DC-DC轉換器、桌面和服務器VRM、便攜式和筆記本調節器、隔離電源的同步整流等。
• ?設計要點?：包括自舉電容和VDD電容的選擇、柵極驅動電阻的選取、布局和接地考慮等。
• ?系統示例?：提供了單相POL調節器、同步整流驅動器和多相同步降壓轉換器的應用示例。

七、封裝與訂購信息

• ?封裝類型?：SOIC-和VSON-8。
• ?訂購代碼?：提供了不同封裝和狀態的訂購代碼選項。

八、文檔與支持

• ?相關文檔?：提供了應用筆記、數據手冊和其他相關文檔的鏈接。
• ?社區資源?：鏈接到TI的EE在線社區，用戶可以在此獲取技術支持和與其他工程師交流。

九、其他信息

• ?安全警示?：提醒用戶注意靜電放電（ESD）防護。
• ?商標與版權?：聲明了TI的商標和版權信息。
