在嵌入式系統開發中，GPIO（通用輸入輸出端口）是實現硬件與軟件交互的關鍵組件。本節主要利用的時GPIO的輸入采集功能，本節的主要功能為，讀取板載按鍵，當按鍵按下時，對應led亮起，抬起按鍵，對應led熄滅。

硬件設計

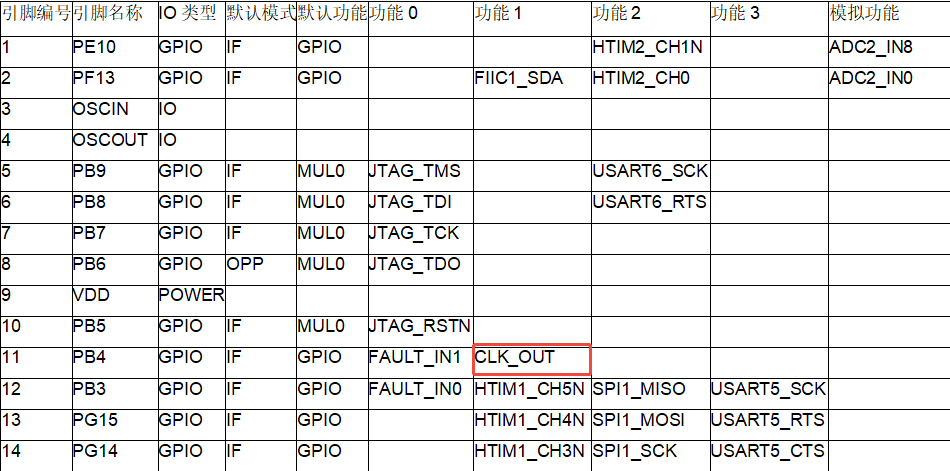

評估板板載三個機械按鍵，分別接入MCU的PE10、PB4、PB3，當按鍵按下時，控制引腳通過按鍵接地，表現為低電平，當按鍵抬起時，io通過電阻連接到VCC,此時表現為高電平。

軟件設計

代碼分析

本節主要驗證GPIO的輸入功能，所不同的是，在初始化gpio結構體時需要將輸出配置為輸入。我們?cè)贐sp文件夾中新建key.c和key.h，在c文件中添加如下代碼：

1. void User_KEY_Init()
2. {

3. GPIO_InitTypeDef  GPIO_InitStructure;


4. PLIC_InitTypeDef  PLIC_InitStructure;


6. GPIOB_CLK_ENABLE();


7. GPIOE_CLK_ENABLE();


8. PLIC_CLK_ENABLE();


/ GPIOE Configure /

11. ```
GPIO_InitStructure.GPIO_Pin       = GPIO_Pin_10;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;

13. ```
GPIO_InitStructure.GPIO_IType     = GPIO_IPU;

GPIO_InitStructure.GPIO_OType = GPIO_Out_PP;

15. ```
GPIO_InitStructure.GPIO_OStrength = GPIO_OStrength_9mA;

GPIO_Init(GPIOE, &GPIO_InitStructure);

17.
18. ```
*/* GPIOB Configure */*

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4|GPIO_Pin_3;

20. ```
GPIO_Init(GPIOB, &GPIO_InitStructure);

PLIC_InitStructure.PLIC_IRQChannel = GPIOE_IRQn;

23. ```
PLIC_InitStructure.PLIC_IRQPriority = 1;

PLIC_InitStructure.PLIC_IRQChannelCmd = ENABLE;

25. ```
PLIC_Init(&PLIC_InitStructure);

PLIC_InitStructure.PLIC_IRQChannel = GPIOB_IRQn;

28. ```
PLIC_InitStructure.PLIC_IRQPriority = 2;

PLIC_InitStructure.PLIC_IRQChannelCmd = ENABLE;

30. ```
PLIC_Init(&PLIC_InitStructure);

/Clear Interrupt start state/

33. ```
GPIO_ClearITPendingBit(GPIOE, GPIO_Pin_10);

GPIO_ClearITPendingBit(GPIOB, GPIO_Pin_4|GPIO_Pin_3);

35. ```
*/*Config Interrupt trigger type*/*

GPIO_ITConfig(GPIOE, GPIO_Pin_10, GPIO_ITType_EDGEDOWN, ENABLE);

37. ```
GPIO_ITConfig(GPIOB, GPIO_Pin_4|GPIO_Pin_3, GPIO_ITType_EDGEDOWN, ENABLE);

38. }

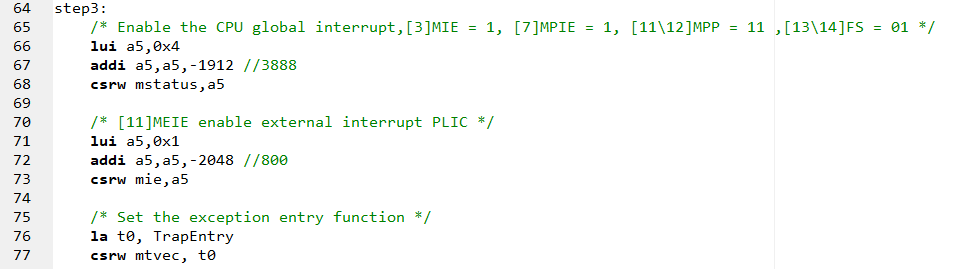

在本小結的例程中，我們采用IO中斷的形式讀取IO狀態，PLIC的內容在后邊會具體介紹，因此在此處只需要參考這個配置過程即可。

第10~20行為gpio輸入模式初始化，由于按鍵正常情況下接口表現為高電平，所以將接口配置為上拉輸入，可以保證接口穩定。

第22~30行為中斷模塊配置，主要功能就是開啟兩個IO端口的中斷。

第33~37行，在GPIO中需要配置中斷觸發模式，此處配置為GPIO_ITType_EDGEDOWN下降沿觸發，在此之前最好清除一下中斷初始狀態。

接下來編寫中斷處理函數：

1. void GPIOE_IRQ_Handler()
2. {
3. if(GPIO_GetITStatus(GPIOE, GPIO_Pin_10) == SET)
4. {

5. key1_flag = 1;


6. */*Clear Interrupt start state*/*


7. GPIO_ClearITPendingBit(GPIOE, GPIO_Pin_10);


8. }
9. }
10. void GPIOB_IRQ_Handler()
11. {
12. if(GPIO_GetITStatus(GPIOB, GPIO_Pin_4) == SET)
13. {

key2_flag = 1;

15. ```
*/*Clear Interrupt start state*/*

GPIO_ClearITPendingBit(GPIOB, GPIO_Pin_4);

17. }
18. if(GPIO_GetITStatus(GPIOB, GPIO_Pin_3) == SET)
19. {
20. ```
key3_flag = 1;

/Clear Interrupt start state/

22. ```
GPIO_ClearITPendingBit(GPIOB, GPIO_Pin_3);

23. }
24. }

AS32的中斷處理函數劃分相對ARM更細，針對不同端口有不同的處理函數，在這個函數中，我們首先調用GPIO_GetITStatus函數確定中斷源，之后置位按鍵狀態以便主程序中進行處理。

最后我們編寫主邏輯：

1. if(key1_flag)


2. {


3. key1_flag = 0;


4. printf("The key1 pressed!rn");


5. LED1_TOGGLE();


6. }


7. if(key2_flag)


8. {


9. key2_flag = 0;


printf("The key2 pressed!rn");

11. ```
LED2_TOGGLE();

12. }
13. if(key3_flag)
14. {

key3_flag = 0;

16. ```
printf("The key3 pressed!rn");

LED3_TOGGLE();

18. }

主函數循環中添加上述代碼邏輯，主要功能就是當按鍵按下時，對應led進行一個亮滅翻轉。

此處需要說明的是，如果不用中斷形式操作，那么我們?cè)诎讣跏蓟瘮?shù)中只需要保留GPIO_Init函數之前的內容即可，然后在主循環邏輯中將判斷中的內容可使用庫函數中的GPIO_ReadInputDataBit函數實現io電平讀取。
