一、項目背景

在汽車制造行業，隨著自動化程度的不斷提高，生產線上的設備種類日益繁多，不同設備所采用的通信協議也各不相同。其中，EtherCAT協議憑借其高速、高精度的同步特性，在運動控制領域得到了廣泛應用，如汽車組裝線上的機械臂控制、高精度的伺服電機驅動等場景。而CANopen協議則以其成本低、可靠性高、通信距離適中的優勢，在各類傳感器、小型控制器等設備中大量使用，用于采集生產線上的各種狀態信息，如溫度、壓力、位置等。

某知名汽車制造企業在其新建的一條汽車組裝生產線上，面臨著設備通信協議不一致的問題。生產線的核心控制系統采用了基于EtherCAT協議的倍福（Beckhoff）PLC作為主站，負責對整個生產線的流程進行調度和控制，確保各個工序的精準協同。然而，生產線上的部分關鍵設備，如用于擰緊汽車零部件的電動擰緊機、負責檢測零部件位置和姿態的傳感器等，采用的是CANopen協議。這些設備無法直接與基于EtherCAT協議的主控制系統進行通信，導致信息流通不暢，影響了生產線的整體自動化水平和生產效率。為了解決這一難題，該企業引入了遠創智控的YC-ECT-COP型EtherCAT轉CANopen協議轉換網關，以實現不同協議設備之間的互聯互通。

二、系統架構

（一）設備選型

1.EtherCAT協議主站PLC：選用倍福（Beckhoff）的CX5140系列工業PC作為EtherCAT主站。該系列產品性能強大，具備豐富的接口資源和卓越的實時處理能力，能夠滿足汽車制造生產線對高速、高精度控制的需求。其支持的EtherCAT協議可實現數據的快速傳輸和精準同步，確保生產線各環節的高效協同。

1.CANopen協議設備：電動擰緊機采用博世（Bosch）的具有CANopen接口的產品，型號為GDS2000。該擰緊機能夠精確控制擰緊扭矩和角度，保證汽車零部件的裝配質量。傳感器部分選用圖爾克（Turck）的一系列CANopen接口傳感器，如用于檢測位置的BI10-CP40-VP4X2-H1141型電感式接近傳感器，以及用于測量溫度的TFDS-121型溫度傳感器等。這些傳感器可靠性高，能夠實時準確地采集生產線上的各類物理量信息。

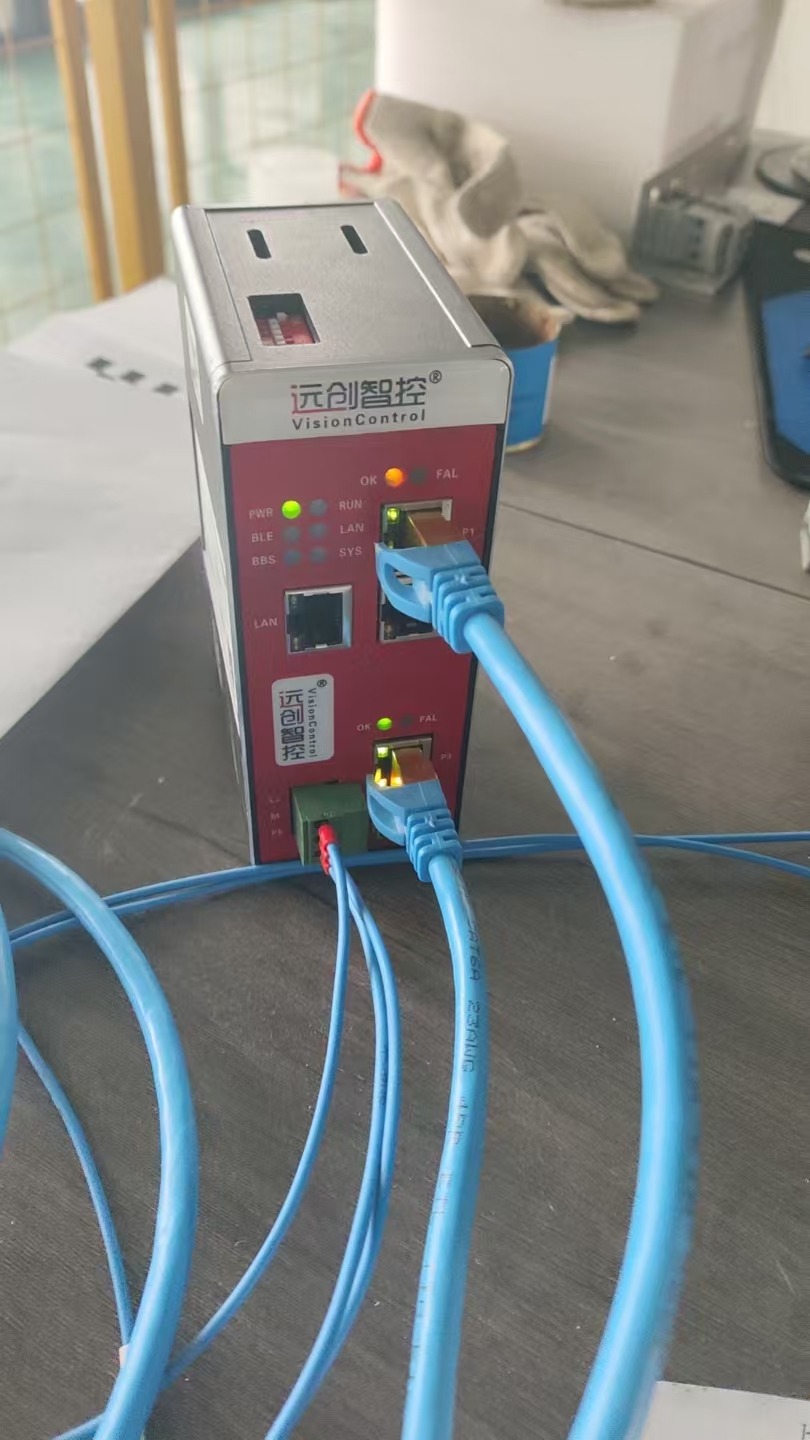

1.協議轉換網關：遠創智控的EtherCAT轉CANopen型網關作為連接EtherCAT網絡和CANopen網絡的橋梁。該網關在EtherCAT一側作為從站，可無縫接入倍福PLC的EtherCAT網絡；在CANopen一側作為主站，能夠方便地連接各種CANopen協議設備，實現兩種協議之間的數據轉換和交互。

（二）網絡連接

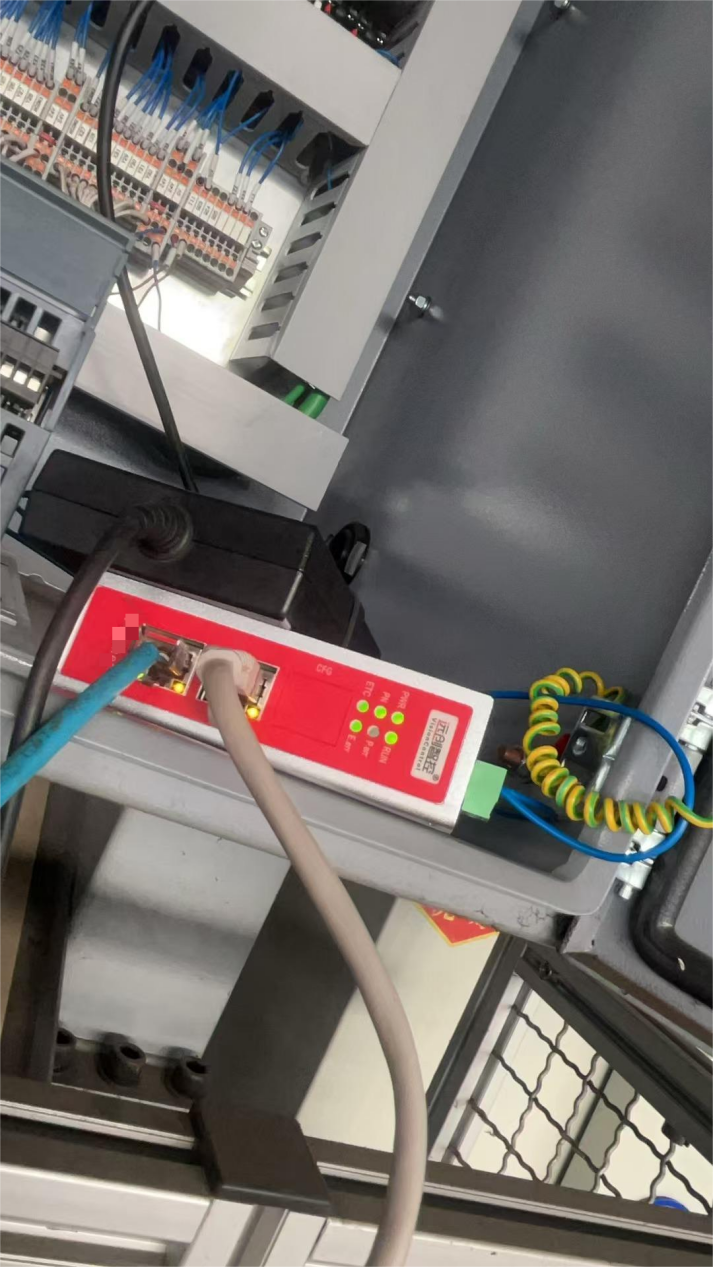

1.EtherCAT網絡連接：使用標準的以太網線纜，將倍福CX5140工業PC的EtherCAT接口與EtherCAT轉CANopen網關的EtherCAT接口相連。通過這種連接方式，網關成為EtherCAT網絡中的一個從站節點，能夠接收來自主站PLC的指令，并將處理后的數據反饋給主站。

1.CANopen網絡連接：采用CAN總線線纜，將YC-ECT-COP網關的CANopen接口與博世電動擰緊機、圖爾克傳感器等CANopen設備的CAN接口依次連接起來。在CANopen網絡中，網關作為主站，負責對各個從站設備進行管理和數據采集，實現與CANopen設備之間的穩定通信。

三、實施過程

（一）網關配置

1.硬件連接與上電：首先，確保EtherCAT轉CANopen網關的電源供應正常，將其接入24V直流電源。然后，使用專用的配置線纜將網關的配置口與電腦相連，為后續的參數配置做準備。給網關上電后，等待網關啟動完成，此時網關的指示燈會顯示相應的狀態信息。

1.參數設置：通過電腦上安裝的遠創智控專用網關配置軟件，對EtherCAT轉CANopen智能網關進行參數設置。在配置軟件中，需要設置EtherCAT從站的相關參數，包括從站地址、通信速率等，確保網關能夠與倍福PLC的EtherCAT網絡正確通信。同時，設置CANopen主站的參數，如CANopen網絡的波特率、從站設備的節點地址范圍等。此外，還需要對網關的數據映射關系進行配置，定義哪些EtherCAT網絡的數據需要轉換并傳輸到CANopen網絡，以及哪些CANopen網絡的數據需要反饋到EtherCAT網絡。例如，將倍福PLC發出的擰緊機控制指令數據映射到CANopen網絡，以便發送給博世電動擰緊機；將圖爾克傳感器采集到的溫度、位置等數據映射到EtherCAT網絡，供倍福PLC進行分析和處理。

（二）PLC編程與組態

1.硬件組態：在倍福TwinCAT3編程軟件中，進行硬件組態操作。將EtherCAT轉CANopen網關的ESI（EtherCATSlaveInformation）文件導入到TwinCAT3軟件中，軟件會自動識別網關設備，并將其添加到EtherCAT網絡拓撲結構中。在硬件組態界面中，對網關的各項參數進行核對和確認，確保與之前在網關配置軟件中設置的參數一致。

1.編程實現：根據汽車組裝生產線的工藝流程和控制要求，在TwinCAT3軟件中使用結構化文本（ST）語言進行PLC程序編寫。在程序中，通過定義相應的變量和功能塊，實現對CANopen設備的控制和數據采集。例如，編寫控制邏輯，根據生產線上的車型信息，向博世電動擰緊機發送不同的擰緊扭矩和角度指令；讀取圖爾克傳感器采集的數據，對生產線的運行狀態進行實時監測和判斷，如當檢測到某個零部件位置異常時，及時發出報警信號并暫停生產線，以保證生產過程的準確性和安全性。

（三）系統調試與優化

1.通信測試：完成網關配置和PLC編程組態后，進行系統的通信測試。首先，檢查網關與倍福PLC之間的EtherCAT通信是否正常，通過觀察網關和PLC的指示燈狀態，以及在TwinCAT3軟件中查看網絡連接狀態，確認兩者之間已建立穩定的通信鏈路。然后，測試網關與CANopen設備之間的通信，通過發送一些簡單的測試指令，檢查博世電動擰緊機和圖爾克傳感器是否能夠正確響應，并返回相應的數據。

1.功能調試：在通信測試正常的基礎上，進行系統的功能調試。模擬汽車組裝生產線的實際運行場景，逐步測試各個工序的控制功能是否正常。例如，啟動生產線后，觀察博世電動擰緊機是否能夠按照PLC發送的指令準確地擰緊汽車零部件，擰緊扭矩和角度是否符合工藝要求；檢查圖爾克傳感器采集的數據是否準確地傳輸到PLC中，并在監控界面上正確顯示。在調試過程中，對發現的問題及時進行分析和解決，如調整網關的數據映射參數、優化PLC的控制邏輯等。

1.性能優化：為了進一步提高系統的性能和穩定性，對系統進行性能優化。通過調整EtherCAT網絡和CANopen網絡的通信參數，如適當提高通信速率、優化數據幀的大小等，減少數據傳輸的延遲，提高系統的響應速度。同時，對PLC程序進行優化，采用合理的算法和數據結構，減少程序的執行時間，提高PLC的運行效率。此外，還對系統進行了可靠性測試，模擬各種異常情況，如網絡中斷、設備故障等，檢查系統是否能夠及時做出正確的響應和處理，確保生產線的穩定運行。

四、應用效果

（一）提高生產效率

通過引入遠創智控的EtherCAT轉CANopen協議轉換網關，實現了倍福PLC與CANopen設備之間的高效通信，使得汽車組裝生產線的各個工序能夠更加緊密地協同工作。例如，在汽車零部件擰緊工序中，PLC能夠實時根據生產線上的車型信息和工藝要求，向博世電動擰緊機發送精確的擰緊指令，擰緊機完成操作后，其工作狀態和擰緊數據能夠及時反饋給PLC。整個過程的自動化程度大大提高，減少了人工干預和等待時間，從而顯著提高了生產效率。據統計，引入網關后，該汽車組裝生產線的整體生產效率提升了約20%。

（二）提升產品質量

由于能夠實時準確地采集和處理生產線上的各類數據，如零部件的位置、擰緊扭矩等，生產線的質量控制能力得到了極大提升。當圖爾克傳感器檢測到某個零部件的位置偏差超出允許范圍時，PLC能夠立即發出報警信號，并暫停相關工序的操作，避免了因零部件裝配不當而導致的產品質量問題。同時，博世電動擰緊機在接收到PLC精確的擰緊指令后，能夠保證每個零部件的擰緊質量符合嚴格的工藝標準，有效降低了產品的次品率。通過實施該項目，汽車產品的一次合格率從原來的85%提高到了95%以上。

（三）增強系統靈活性和可擴展性

EtherCAT轉CANopen網關模塊的使用使得汽車制造企業在生產線設備選型和系統升級方面具有更大的靈活性。在未來，如果企業需要更換或添加新的CANopen設備，只需將新設備接入網關的CANopen網絡，并在網關和PLC中進行相應的參數配置，即可實現新設備與現有系統的無縫集成，無需對整個生產線的控制系統進行大規模改造。這種良好的可擴展性為企業未來的生產線升級和技術改造提供了便利，降低了企業的設備更新成本和技術風險。

五、總結與展望

遠創智控的EtherCAT轉CANopen協議轉換網關在汽車制造行業的應用案例中，成功解決了不同通信協議設備之間的互通互聯問題，顯著提升了汽車組裝生產線的自動化水平、生產效率和產品質量。該網關以其靈活的配置方式、穩定可靠的性能，為汽車制造企業提供了一種高效、低成本的系統集成解決方案。隨著工業自動化技術的不斷發展，汽車制造行業對生產線的智能化、柔性化要求將越來越高。未來，遠創智控的協議轉換網關有望在更多領域得到應用，并不斷進行技術創新和升級，以滿足工業自動化市場日益增長的需求。例如，進一步提高網關的數據處理能力和通信速度，支持更多類型的通信協議轉換，為工業4.0時代的智能制造提供更強大的技術支持。
