第三十六章 CAN——控制器局域網絡接口

控制器局域網（Controller Area Network, CAN）作為工業自動化和汽車電子領域的核心通信技術，以其高可靠性和實時性著稱。下面我們將基于W55MH32以太網單片機的bxCAN（基本擴展 CAN）模塊，系統講解CAN通信的原理、架構及實際應用要點，和大家一起學習和使用這一技術。

1CAN通信概述

1.1簡介

CAN（Controller Area Network）是一種用于實時控制的串行通信總線，由博世公司開發，廣泛應用于汽車電子、工業自動化等領域。

1.2功能特點

CAN接口有以下特點：

多主通信機制：網絡中所有節點均可在任意時刻主動發送數據，無需中央控制器協調。當多個節點同時發送時，通過標識符仲裁決定優先級，確保高優先級消息優先傳輸。

非破壞性總線仲裁：仲裁過程基于標識符的二進制值，數值越小優先級越高。仲裁失敗的節點會自動停止發送，避免總線沖突。

錯誤處理：集成CRC校驗、應答校驗等多種錯誤檢測機制，檢測到錯誤時自動發送錯誤幀，并通過錯誤計數器實現故障界定（主動錯誤、被動錯誤、離線狀態）。

實時性保障：通信速率最高可達1Mbps（短距離），滿足實時控制場景需求。

1.3CAN幀結構與類型

CAN協議定義了四種幀類型，每種幀具有特定的結構和功能：

幀類型	作用	結構特點
數據幀	傳輸數據	包含幀起始、仲裁段、控制段、數據段、CRC段、應答段和幀結束，數據長度0-8字節。
遠程幀	請求其他節點發送數據	無數據段，仲裁段標識符用于標識請求的消息，接收節點接收到遠程幀后發送對應數據幀。
錯誤幀	檢測到錯誤時發送	由錯誤標志（6個連續顯性位）和錯誤界定符（8個隱性位）組成，所有節點檢測到錯誤時發送。
過載幀	通知其他節點自身接收緩沖器滿	用于延緩數據傳輸，由過載標志和過載界定符組成。

1.4標識符與優先級

CAN幀通過標識符（ID）確定優先級，ID越小優先級越高。

W55MH32支持兩種幀格式：

標準幀：11位ID。

擴展幀：29位ID。

標識符不代表節點地址，而是與消息內容相關。例如，汽車中“發動機轉速”的消息可能對應標識符0x100，所有訂閱該消息的節點均可接收。

2W55MH32的bxCAN模塊詳解

2.1功能特點

W55MH32集成的 bxCAN（Basic Extended CAN）模塊是一款高性能 CAN控制器，專為減輕 CPU負荷設計，其關鍵特性包括：

協議兼容性：完全支持CAN 2.0A和2.0B主動模式，波特率最高1Mbps。

發送處理能力：3個獨立發送郵箱，支持優先級配置和時間戳記錄（發送幀起始時刻的定時器值）。

接收管理機制：2個3級深度的接收FIFO（FIFO0和FIFO1），硬件自動管理報文存儲，減少CPU干預。

靈活的過濾系統：14個可配置的過濾器組，支持32位或16位過濾寬度，可設置為屏蔽位模式或標識符列表模式。

時間觸發通信：支持TTCM模式，內部16位定時器為報文添加時間戳，適用于對實時性要求極高的場景。

2.2硬件資源與內存映射

bxCAN模塊的硬件資源包括：

引腳連接：通過CANTX和CANRX引腳連接外部收發器（如TJA1050），總線需接120Ω終端電阻。

寄存器組：包含控制寄存器（CAN_MCR）、狀態寄存器（CAN_MSR）、發送狀態寄存器（CAN_TSR）、接收FIFO寄存器（CAN_RF0R/CAN_RF1R）等，共32個32位寄存器，地址范圍0x00至0x31C。

共享內存：與USB模塊共用512字節SRAM，用于數據收發緩沖，二者不可同時使用。

2.3時鐘與波特率

bxCAN的時鐘源自APB1總線，其波特率計算公式為：

波特率 =系統時鐘 / [2 × CAN_BRP × (CAN_SJW + 1 + CAN_BS1 + 1 + CAN_BS2 + 1)]

CAN_BRP：波特率分頻器，范圍1~1024。

CAN_SJW：重新同步跳躍寬度，決定總線相位誤差的補償能力。

CAN_BS1/CAN_BS2：時間段1和時間段2，用于定義采樣點位置和位時序。

例如，當系統時鐘為72MHz，設置CAN_BRP=9、CAN_SJW=1、CAN_BS1=6、CAN_BS2=3時，波特率為1Mbps，采樣點位于75%位時間處，兼顧抗干擾性和同步能力。

3bxCAN工作模式與狀態轉換

3.1工作模式

bxCAN支持三種主要工作模式，通過CAN_MCR寄存器配置：

初始化模式

進入條件：軟件設置CAN_MCR.INRQ=1，等待CAN_MSR.INAK=1確認。

功能：僅在此模式下可配置波特率（CAN_BTR寄存器）、過濾器組參數（位寬、模式、FIFO關聯等）。

注意事項：初始化完成后需退出該模式才能正常通信，退出時需等待總線空閑（檢測到11個連續隱性位）。

正常模式

工作狀態：支持完整的收發功能，節點與總線同步后即可發送和接收報文。

同步機制：通過檢測幀起始位（SOF）的上升沿實現位同步，后續通過重新同步調整相位誤差。

典型應用：工業控制中的數據交互、汽車ECU間的實時通信。

睡眠模式

低功耗設計：時鐘停止，僅保留喚醒邏輯，功耗顯著降低。

喚醒方式：軟件清CAN_MCR.SLEEP位，或硬件檢測到總線活動（需設置CAN_MCR.AWUM=1）。

應用場景：電池供電設備的節能模式，如車載傳感器的待機狀態。

3.2測試模式：靜默與環回

為便于開發調試，bxCAN支持兩種測試模式，需在初始化模式下配置CAN_BTR寄存器：

靜默模式（SILM=1）

特性：可接收數據幀和遠程幀，但發送時僅輸出隱性位，不影響總線狀態。

用途：用于分析總線活動，不干擾現有通信，如故障診斷時的總線監聽。

環回模式（LBKM=1）

特性：發送的報文直接在內部回環至接收端，忽略CANRX引腳輸入。

用途：自測試場景，無需外部硬件即可驗證收發功能，如模塊出廠前的自測。

環回靜默模式（SILM=1+LBKM=1）

組合特性：兼具環回和靜默功能，發送報文不影響外部總線，僅內部回環測試。

安全測試：適用于"熱自測試"，避免干擾實際總線通信。

4報文發送與接收處理機制

4.1發送處理流程

bxCAN的發送流程由硬件自動管理，軟件只需配置郵箱并請求發送：

郵箱選擇：3個發送郵箱（郵箱0~2），空閑時可選擇任意郵箱。

參數配置：設置標識符（STDID/EXID）、幀類型（數據幀/遠程幀）、數據長度（DLC）和數據內容。

發送請求：置位CAN_TIxR.TXRQ位，郵箱狀態變為"掛號"，等待仲裁。

仲裁與發送：仲裁成功后進入"發送中"狀態，發送完成后CAN_TSR.TXOK位置1，郵箱重置為空閑。

發送優先級規則

標識符優先：CAN_MCR.TXFP=0時，標識符數值小的報文優先發送；標識符相同時，郵箱號小的優先。

FIFO優先：CAN_MCR.TXFP=1時，按發送請求的先后順序排隊，適用于分段發送場景。

4.2接收管理與FIFO機制

接收處理通過2個3級深度FIFO實現，完全由硬件管理：

有效報文判定：正確接收（無CRC錯誤、格式錯誤等）且通過過濾器檢查的報文為有效報文。

FIFO存儲：有效報文按接收順序存入FIFO，FIFO0和FIFO1各自獨立，可通過過濾器配置關聯到不同FIFO。

狀態標識：CAN_RF0R/FIFO1R中的FMP[1:0]位指示FIFO中的報文數量（0~3），滿時FULL位被置1。

溢出處理：可配置FIFO鎖定模式（CAN_MCR.RFLM=1），此時新報文會被丟棄；否則最新報文覆蓋舊報文。

時間戳與過濾器匹配序號

時間戳：每個接收報文記錄幀起始時刻的16位定時器值，存入CAN_RDTxR.TIME[15:0]，用于分析報文延遲。

過濾器匹配序號（FMI）：記錄匹配的過濾器組編號，存入CAN_RDTxR.FMI[7:0]，軟件可據此快速區分報文類型。

5標識符過濾系統解析

5.1過濾機制的核心價值

CAN網絡中，節點通常只關注部分報文，過濾器的作用是硬件層面篩選有效報文，減輕CPU負荷。bxCAN的過濾系統具有以下特點：

14個過濾器組：每個組可獨立配置，支持標準幀和擴展幀過濾。

可變位寬：每個組可設置為32位單過濾器或2個16位過濾器。

雙模式配置：屏蔽位模式或標識符列表模式，靈活適應不同場景。

5.2屏蔽位模式與列表模式

屏蔽位模式

工作原理：每個過濾器組包含1個標識符寄存器和1個屏蔽寄存器，屏蔽位為1的位置需嚴格匹配，為0的位置"不關心"。

典型應用：過濾一組相關報文，如標識符0x100~0x1FF的標準幀，可設置標識符為0x100，屏蔽碼為0x0FF。

標識符列表模式

工作原理：兩個寄存器均作為標識符寄存器，報文必須與其中一個完全匹配才會通過過濾。

典型應用：精確過濾特定報文，如只接收標識符為0x200的擴展幀，可設置兩個寄存器均為0x200的擴展幀格式。

5.3過濾器優先級規則

當報文匹配多個過濾器時，優先級由以下規則決定：

位寬優先：32位過濾器優先級高于16位過濾器。

模式優先：列表模式優先級高于屏蔽位模式。

編號優先：過濾器組編號小的優先級高（0-13）。

例如，32位列表模式的過濾器組0優先級高于16位屏蔽位模式的過濾器組1，確保關鍵報文優先處理。

6錯誤管理與總線健康監測

6.1錯誤檢測與計數器機制

bxCAN通過發送錯誤計數器（TEC）和接收錯誤計數器（REC）實現故障界定：

錯誤類型：支持位錯誤、填充錯誤、CRC錯誤、格式錯誤、應答錯誤等，錯誤碼存入CAN_ESR.LEC[2:0]。

計數器更新：

發送錯誤時TEC加1，接收錯誤時REC加1。

成功發送/接收時，TEC和REC減1（超過127時減至120）。

狀態轉換：

TEC或REC > 127時進入錯誤被動狀態，此時發送錯誤幀為隱性位。

TEC > 255時進入離線狀態，無法收發報文，需通過自動恢復或軟件干預重新上線。

6.2離線恢復機制

離線狀態的恢復方式由CAN_MCR.ABOM位決定：

自動恢復（ABOM=1）：檢測到128次11個連續隱性位后自動恢復為錯誤主動狀態。

手動恢復（ABOM=0）：軟件需先請求進入初始化模式，再退出，等待總線同步后恢復。

6.3錯誤中斷與狀態監控

通過CAN_IER寄存器可配置多種錯誤中斷：

錯誤警告中斷（EWGIE=1）：TEC或REC ≥ 96時觸發，提示總線可能出現異常。

錯誤被動中斷（EPVIE=1）：進入錯誤被動狀態時觸發，需關注總線穩定性。

離線中斷（BOFIE=1）：進入離線狀態時觸發，需啟動恢復流程。

上次錯誤碼中斷（LECIE=1）：每次錯誤時更新錯誤碼并觸發中斷，便于快速定位問題。

7應用場景

7.1工業自動化網絡

多設備協同控制：如PLC與傳感器、執行器間的實時數據交互，通過CANopen協議實現設備聯網。

抗干擾設計：采用隔離收發器（如CTM1051）和屏蔽雙絞線，總線兩端接120Ω終端電阻，降低電磁干擾影響。

7.2汽車電子系統

車載網絡：連接發動機控制單元（ECU）、ABS、儀表盤等，遵循J1939或CANopen協議。

低功耗需求：利用睡眠模式和喚醒功能，減少待機功耗，滿足汽車電源管理要求。

8注意事項

8.1硬件連接與終端配置

總線兩端必須接入120Ω終端電阻，中間節點無需額外電阻，避免阻抗不匹配導致信號反射。

工業場景建議使用隔離收發器（如CTM1051）和屏蔽雙絞線，屏蔽層單點接地以降低電磁干擾。

8.2波特率一致性配置

所有節點的波特率參數（CAN_BRP、BS1、BS2、SJW）必須完全一致，建議通過寄存器硬編碼避免計算誤差。

長距離通信（>100m）需降低波特率至50kbps以下，并將采樣點后移至80%位時間處（增大BS1參數）。

8.3過濾器與FIFO管理

未使用的過濾器組需設置為非激活狀態（CAN_FA1R對應位清0），避免無效報文占用資源。

接收FIFO需定期查詢或啟用中斷（如FMPIE），防止因軟件處理延遲導致報文溢出。

8.4錯誤處理與恢復機制

監控發送/接收錯誤計數器（TEC/REC），超過96時觸發預警，超過127時切換至降級模式。

離線恢復時，若使用手動模式（ABOM=0），需確保退出初始化模式后等待總線同步完成（CAN_MSR.INAK=0）。

8.5低功耗模式操作規范

進入睡眠模式前需確認所有發送郵箱為空（CAN_TSR.TME=1），喚醒時優先使用硬件總線活動檢測（AWUM=1）以降低功耗。

9程序設計

9.1CAN_LoopBack例程

CAN_LoopBack例程實現了CAN總線回環測試程序，通過串口接收指令控制CAN數據發送，并自動接收回環數據進行打印輸出，用于驗證CAN控制器功能。以下是實現過程和結果驗證：

9.1.1CAN初始化

CAN_Mode_Init()函數是W55MH32的CAN總線初始化函數，內容如下：

uint8_t CAN_Mode_Init(uint8_t tsjw,uint8_t tbs2,uint8_t tbs1,uint16_t brp,uint8_t mode) { GPIO_InitTypeDef GPIO_InitStructure; CAN_InitTypeDef CAN_InitStructure; CAN_FilterInitTypeDef CAN_FilterInitStructure; #if CAN_RX0_INT_ENABLE NVIC_InitTypeDef NVIC_InitStructure; #endif RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO, ENABLE); RCC_APB1PeriphClockCmd(RCC_APB1Periph_CAN1, ENABLE); GPIO_PinRemapConfig(GPIO_Remap1_CAN1, ENABLE); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; GPIO_InitStructure.GPIO_Speed= GPIO_Speed_50MHz; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;//reuse push pull GPIO_Init(GPIOB,&GPIO_InitStructure); //initialize io GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; GPIO_InitStructure.GPIO_Mode= GPIO_Mode_IPU;//pull up input GPIO_Init(GPIOB,&GPIO_InitStructure); //initialize io //CAN unit settings CAN_InitStructure.CAN_TTCM= DISABLE;//non time triggered communication mode CAN_InitStructure.CAN_ABOM= DISABLE;//software automatic offline management CAN_InitStructure.CAN_AWUM= DISABLE;//Sleep mode Wake up via software (clear the SLEEP bit of CAN- > MCR) CAN_InitStructure.CAN_NART= ENABLE; //prohibit automatic transmission of messages CAN_InitStructure.CAN_RFLM= DISABLE;//message not locked new overwrite old CAN_InitStructure.CAN_TXFP= DISABLE;//priority is determined by the message identifier CAN_InitStructure.CAN_Mode= mode; //Mode settings: mode: 0, normal mode; 1, loop mode; //set baud rate CAN_InitStructure.CAN_SJW = tsjw; //Resynchronize jump width (Tsjw) to tsjw + 1 time unit CAN_SJW_2tq CAN_SJW_3tq CAN_SJW_4tq CAN_InitStructure.CAN_BS1 = tbs1; //Tbs1=tbs1+1 unit of timeCAN_BS1_1tq ~CAN_BS1_ CAN_InitStructure.CAN_BS2 = tbs2; //Tbs2=tbs2+1 unit of timeCAN_BS2_1tq ~ CAN_ CAN_InitStructure.CAN_Prescaler= brp; //The frequency division factor (Fdiv) is brp + 1 CAN_Init(CAN1,&CAN_InitStructure); //Initialize CAN1 CAN_FilterInitStructure.CAN_FilterNumber =0; //filter0 CAN_FilterInitStructure.CAN_FilterMode = CAN_FilterMode_IdMask;//shielding mode CAN_FilterInitStructure.CAN_FilterScale = CAN_FilterScale_32bit;//32 bit width CAN_FilterInitStructure.CAN_FilterIdHigh =0x0000; //32 bit id CAN_FilterInitStructure.CAN_FilterIdLow =0x0000; CAN_FilterInitStructure.CAN_FilterMaskIdHigh =0x0000; //32 bit mask CAN_FilterInitStructure.CAN_FilterMaskIdLow =0x0000; CAN_FilterInitStructure.CAN_FilterFIFOAssignment = CAN_Filter_FIFO0; //filter 0 is associated with fifo0 CAN_FilterInitStructure.CAN_FilterActivation = ENABLE; //activate filter 0 CAN_FilterInit(&CAN_FilterInitStructure); //filter initialization #if CAN_RX0_INT_ENABLE CAN_ITConfig(CAN1, CAN_IT_FMP0, ENABLE);//FIFO0 message registration interruption allowed. NVIC_InitStructure.NVIC_IRQChannel = USB_LP_CAN1_RX0_IRQn; NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority =1;// the primary priority is 1 NVIC_InitStructure.NVIC_IRQChannelSubPriority =0;// the secondary priority is 0 NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure); #endif return0; }

該函數通過配置GPIOB引腳（PB8接收上拉、PB9發送復用）和CAN1控制器，設置工作模式（含回環測試）、位時序參數（同步段、位段1/2、分頻系數）以確定波特率，使用32位ID屏蔽過濾器接收所有消息，并可選擇性開啟FIFO0中斷（需定義CAN_RX0_INT_ENABLE），最終完成CAN總線的初始化配置，為通信做準備。

9.1.2CAN數據發送

Can_Send_Msg()為CAN總線數據發送函數：

uint8_tCan_Send_Msg(uint8_t*msg,uint8_t len) { uint8_t mbox; uint16_t i=0; CanTxMsgTxMessage; TxMessage.StdId=0x12; // standard identifier TxMessage.ExtId=0x12; // set extension identifier TxMessage.IDE = CAN_Id_Standard;// standard frame TxMessage.RTR = CAN_RTR_Data; // data frame TxMessage.DLC = len; // the length of the data to be sent for(i=0; i< len; i++) TxMessage.Data[i]?= msg[i]; mbox?= CAN_Transmit(CAN1,?&TxMessage); i? =?0; while?((CAN_TransmitStatus(CAN1, mbox)?== CAN_TxStatus_Failed)?&&?(i?=0XFFF)return1; return0; }

此程序首先配置CAN幀參數（標準ID為0x12、標準數據幀、數據長度由參數指定），將待發送數據填充至發送緩沖區，然后調用發送函數并通過郵箱狀態輪詢機制（最多等待0XFFF次）確認發送結果，最終返回成功（0）或失敗（1）。

9.1.3CAN數據接收

Can_Receive_Msg()為CAN總線數據接收函數：

uint8_tCan_Receive_Msg(u8*buf) { uint32_t i; CanRxMsgRxMessage; if(CAN_MessagePending(CAN1, CAN_FIFO0)==0)return0;//no data received exit directly CAN_Receive(CAN1, CAN_FIFO0,&RxMessage); //read data for(i=0; i

通過檢查CAN1的FIFO0接收緩沖區狀態，若有數據則讀取CAN幀信息（含ID、數據等），將有效數據（最多8字節）復制到用戶緩沖區，并返回實際數據長度（DLC），若無數據則直接返回0，實現了簡潔的非阻塞式CAN數據接收功能。

9.1.4串口接收

GetCmd()為USART1串口單字符接收函數：

uint8_tGetCmd(void) { uint8_t tmp=0; if(USART_GetFlagStatus(USART1, USART_FLAG_RXNE)) { tmp= USART_ReceiveData(USART1); } return tmp; }

通過檢查接收緩沖區非空標志位（RXNE）判斷是否有數據可讀，若有則讀取并返回接收到的字符（8位），若無則返回0。

9.1.5主程序

main()函數為CAN總線回環測試主程序：

int main(void) { uint8_t res, i, key; uint8_t canbuf[8]; RCC_ClocksTypeDef clocks; delay_init(); UART_Configuration(115200); RCC_GetClocksFreq(&clocks); printf("n"); printf("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, PCLK2: %3.1fMhz, ADCCLK: %3.1fMhzn", (float)clocks.SYSCLK_Frequency /1000000,(float)clocks.HCLK_Frequency/1000000, (float)clocks.PCLK1_Frequency /1000000,(float)clocks.PCLK2_Frequency/1000000,(float)clocks.ADCCLK_Frequency/1000000); printf("CAN LoopBack Test.n"); CAN_Mode_Init(CAN_SJW_1tq, CAN_BS2_8tq, CAN_BS1_9tq,4, CAN_Mode_LoopBack);//CAN initialize loopback mode,baud rate 500Kbps while(1) { if(GetCmd()=='s') { for(i=0; i< DATA_LEN; i++) { canbuf[i]?=?0x5A?+ i; } res?=?Can_Send_Msg(canbuf,?8);?//send 8 bytes if?(res?==?0) printf("Can Loop Back Send Data Successn"); else printf("Can Loop Back Send Data Failn"); } key?=?Can_Receive_Msg(canbuf); if?(key) { printf("Can Loop Back Recv Data Successn"); for?(i?=?0; i?< key; i++) { printf("canbuf[%d] = 0x%xn", i, canbuf[i]); } } } }

通過初始化系統時鐘、UART1和CAN控制器（配置為回環模式，波特率500Kbps），在主循環中監聽串口輸入，當接收到“s”字符時發送8字節測試數據（0x5A~0x61），并持續檢查CAN接收緩沖區，若收到數據則打印內容，實現自收自發的通信驗證。

9.1.6下載驗證

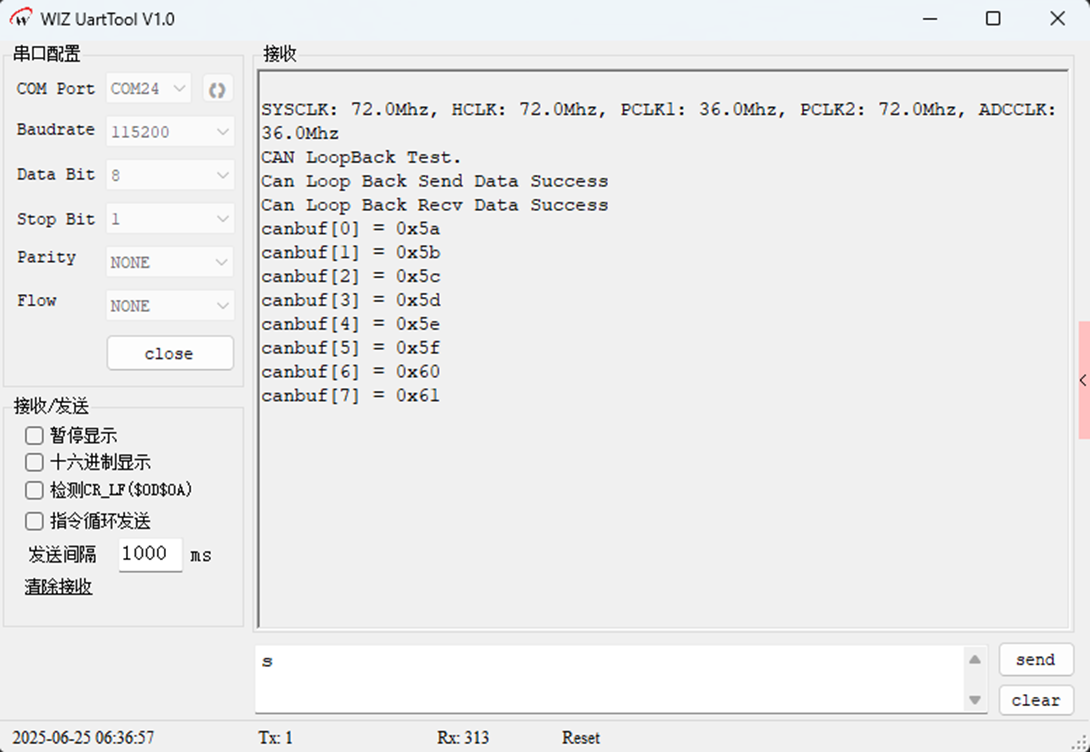

程序下載運行后，首先打印了系統各時鐘的頻率和示例名稱，我們手動通過串口發送“s”之后，W55MH32便會通過CAN接口發送數據并接收來實現回環測試。發送和接收成功后都會打印出對應的提示信息，接收成功后同時也會將接收緩沖區的內容打印出來：

9.2CAN_Normal例程

CAN_Normal是CAN總線正常模式通信測試程序，與回環測試不同，它需通過物理總線與外部CAN節點通信。該例程除了CAN初始化的CAN模式參數變成的CAN_Mode_Normal之外，CAN初始化函數內容、發送、接收函數、主程序等與CAN_LoopBack例程保持一致。改動如下：

CAN_Mode_Init(CAN_SJW_1tq, CAN_BS2_8tq, CAN_BS1_9tq,4, CAN_Mode_Normal);//baud rate 500Kbps

9.2.1下載驗證

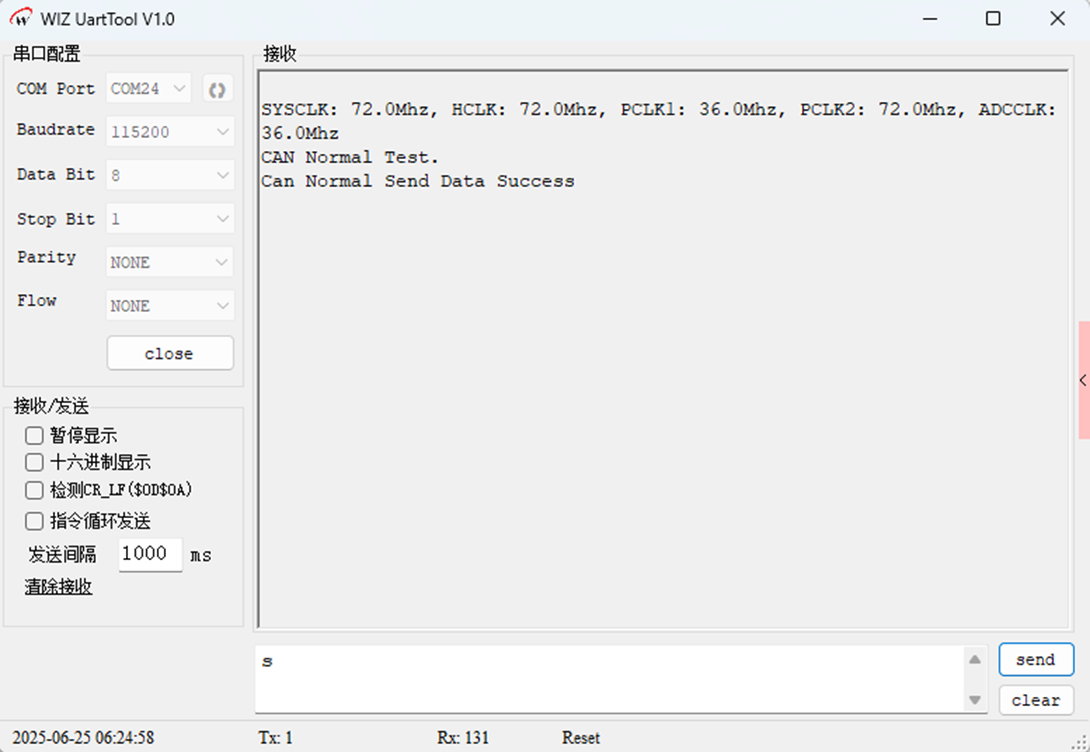

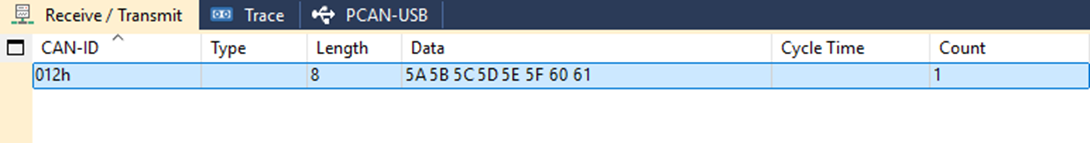

程序下載運行后，首先打印了系統各時鐘的頻率和示例名稱，通過串口發送“s”后，W55MH32便會通過CAN接口發送數據，發送成功后串口打印“Can Normal Send Data Success”的信息：

10總結

本文聚焦W55MH32的bxCAN模塊，詳解CAN通信核心內容。先介紹CAN協議特性與幀結構，再解析bxCAN的發送郵箱、接收FIFO及工作模式，接著闡述收發機制、過濾規則、錯誤管理和波特率配置，最后從硬件連接、參數匹配、過濾配置等方面給出示例程序以及講解，幫助大家理解CAN的使用。
