LM3671 降壓直流/直流轉換器經過優化，可由單節鋰離子電池和 2.7 V 至 5.5 V 的輸入電壓軌為低電壓電路供電。它在整個輸入電壓范圍內提供高達 600mA 的負載電流。提供多種不同的固定電壓輸出選項，以及 1.1 V 至 3.3 V 的可調輸出電壓版本范圍。

該設備為移動電話和類似的便攜式系統提供卓越的功能和性能。PWM 低噪聲和 PFM 低電流模式之間的自動智能切換提供了改進的系統控制。在 PWM 模式下，該器件以 2 MHz（典型值）的固定頻率運行。滯后 PFM 模式通過在輕負載和待機運行期間將靜態電流降低到 16 μA（典型值）來延長電池壽命。內部同步整流可在 PWM 模式作期間提供高效率。在關斷模式下，該器件會關閉，并將電池消耗降至 0.01 μA（典型值）。

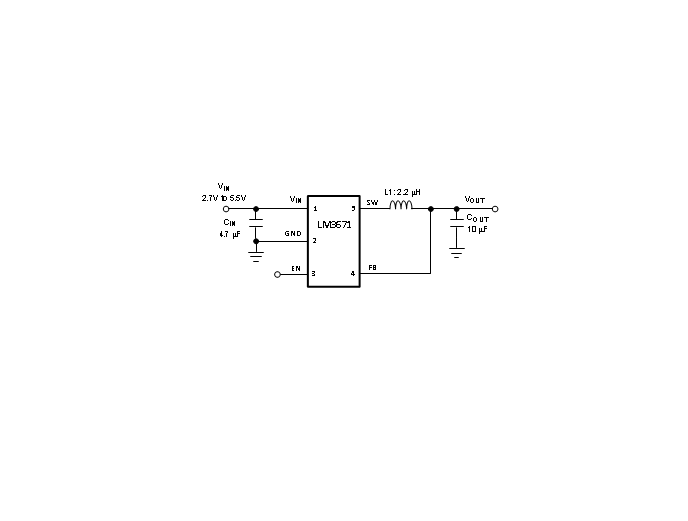

2 MHz（典型值）的高開關頻率允許使用微型表面貼裝元件。只需三個外部表面貼裝元件、一個電感器和兩個陶瓷電容器。
*附件：lm3671-q1.pdf

特性

• LM3671-Q1 符合汽車應用要求
• 符合 AEC Q100 標準，結果如下
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 16μA 典型靜態電流
• 600mA 最大負載能力
• 2MHz PWM 固定開關頻率（典型值）
• 自動 PFM-PWM 模式切換
• 內部同步整流以實現高效率
• 內部軟啟動
• 0.01μA 典型關斷電流
• 由單節鋰離子電池供電
• 僅需 3 個微型表面貼裝外部元件（1 個電感、2 個陶瓷電容器）
• 電流過載和熱關斷保護
• 提供固定輸出電壓和可調版本

參數

方框圖

一、產品概述

LM3671-Q1是一款專為汽車應用設計的2MHz、600mA降壓DC-DC轉換器。它具備高效率、低靜態電流和自動PWM-PFM模式切換等特點，適用于移動電源、PDA、MP3播放器、WLAN設備、便攜式儀器等多種應用場景。

二、關鍵特性

• ?AEC Q100認證?：適用于汽車級應用，滿足-40°C至+125°C的工作溫度范圍。
• ?高效率?：采用同步整流技術，實現高轉換效率。
• ?低靜態電流?：典型值為16μA，有助于延長電池壽命。
• ?自動模式切換?：根據負載情況自動在PWM和PFM模式之間切換，優化性能。
• ?小型封裝?：提供USON、SOT-23和DSBGA三種封裝選項，便于在緊湊空間內使用。
• ?保護功能?：包括電流過載保護和熱關斷保護，確保器件安全可靠。

三、引腳功能

• ?VIN?：電源輸入引腳。
• ?GND?：信號地引腳。
• ?EN?：使能引腳，控制轉換器的開關。
• ?FB?：反饋引腳，用于調節輸出電壓。
• ?SW?：開關節點引腳，連接內部功率器件。
• ?S GND?：功率地引腳。

四、工作模式

• ?PWM模式?：在負載電流較高時工作，通過固定頻率的開關操作調節輸出電壓。
• ?PFM模式?：在輕載時自動切換至PFM模式，降低靜態電流，延長電池壽命。
• ?關機模式?：使能引腳置低時，轉換器進入關機模式，靜態電流降至0.01μA。

五、輸出電壓選項

• ?固定輸出電壓版本?：提供多種固定輸出電壓選項，如1.2V、1.3V、1.5V等。
• ?可調輸出電壓版本?（LM3671-Q1-ADJ）：輸出電壓可通過外部電阻分壓器進行調節，調節范圍為1.1V至3.3V。

六、設計指南

• ?電感選擇?：根據最大負載電流和期望的輸出電壓紋波選擇合適的電感值。
• ?輸入電容和輸出電容?：推薦使用陶瓷電容，以減小ESR并提高轉換效率。
• ?布局考慮?：遵循數據手冊中的布局指南，確保電源路徑和反饋路徑的短且直，以減少噪聲和干擾。

七、應用領域

• 移動電源
• PDA
• MP3播放器
• WLAN設備
• 便攜式儀器
• 數字相機
• 便攜式硬盤驅動器
• 汽車電子
• 便攜式醫療設備
• 手持交易終端
• 無線家庭自動化設備

八、封裝與訂購信息

LM3671-Q1提供USON、SOT-23和DSBGA三種封裝選項，具體封裝尺寸、訂購信息和可用性請參考數據手冊中的相關章節。
