LM21215A 是一款同步降壓 DC-DC 轉換器，可在低至 0.6 V 的輸出電壓下提供高達 15 A 的輸出電流。該LM21215A在 2.95 V 至 5.5 V 的輸入電壓范圍內工作，具有超高效率，適用于各種低壓系統。帶有高增益帶寬誤差放大器的電壓模式控制環路提供高抗噪性、窄占空比能力，并且很容易補償，以便在任何類型的輸出電容器下穩定運行，從而提供最大的靈活性和易用性。

LM21215A 具有內部過壓保護 （OVP） 和逐周期過流保護 （OCP），可提高系統可靠性。精密使能引腳和集成 UVLO 允許對器件的導通進行嚴格控制和排序。啟動浪涌電流由內部固定或外部可調的軟啟動電路限制。集成的漏極開路 PGOOD 指示器提供故障報告和電源排序。
*附件：lm21215a.pdf

其他功能包括輔助電壓軌跟蹤、單調啟動至預偏置負載，以及與 300 kHz 至 1.5 MHz 之間的外部時鐘信號的開關頻率同步，適用于拍頻敏感型和多穩壓器應用。LM21215A 采用熱增強型 20 引腳 HTSSOP 封裝，帶有焊接到 PCB 的裸露焊盤，以實現極低的結板熱阻。

特性

• 高效同步 DC/DC 轉換器
  • 輸入電壓范圍為 2.95 V 至 5.5 V
  • 0.6 V 至 V 的可調輸出電壓在
  • 輸出電流高達 15 A
• 頻率同步 300 kHz 至 1.5 MHz
• 集成的 7mΩ PMOS 降壓開關支持 100% 占空比，可實現低壓差
• 集成 4.3mΩ NMOS 同步整流器無需肖特基二極管
• 精確的 ±1% 內部電壓基準
• 自動二極管仿真模式，可提高輕負載時的效率
• 單調預偏置啟動
• 內部 0.5ms 或外部可調軟啟動
• 輸出電壓跟蹤能力
• 超快的線路和負載瞬態響應
  • 電壓模式 PWM 控制
  • 寬帶寬電壓環路誤差放大器
• 具有滯后的 Precision Enable
• 集成 OVP、UVP、OCP 和 UVLO
• 開漏電源良好指示器
• 帶滯后的熱關斷保護
• 熱增強型 HTSSOP-20 封裝

參數

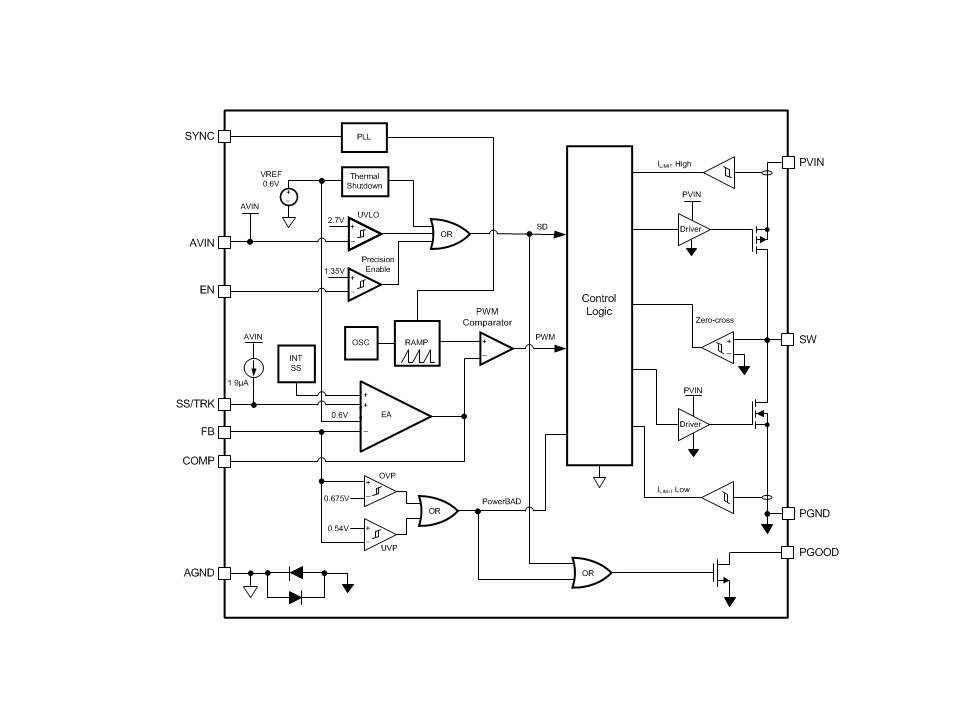

方框圖

1. 產品概述

• ?產品名稱?: LM21215A
• ?制造商?: Texas Instruments
• ?類型?: 2.95-V至5.5-V，15-A，電壓模式同步降壓轉換器
• ?封裝?: HTSSOP-20（帶有裸露焊盤）
• ?應用?: 適用于電信基礎設施、DSP和FPGA核心電壓供電、高效POL轉換等

2. 主要特性

• ?高效率?: 提供高達95%的效率
• ?寬輸入電壓范圍?: 2.95V至5.5V
• ?高輸出電流?: 可達15A
• ?電壓模式控制?: 提供高噪聲抑制能力和窄占空比能力
• ?頻率同步?: 支持300kHz至1.5MHz的外部時鐘同步
• ?保護功能?: 集成過壓保護（OVP）、欠壓保護（UVP）、過流保護（OCP）和欠壓鎖定（UVLO）
• ?熱關斷保護?: 帶有滯回功能的熱關斷保護

3. 功能描述

• ?軟啟動?: 內部或外部可調軟啟動時間，限制啟動時的浪涌電流
• ?PGOOD指示?: 集成開漏PGOOD指示器，用于故障報告和電源排序
• ?電流限制?: 自動二極管仿真模式，提高輕載時的效率
• ?輸出電壓跟蹤?: 支持輔助電壓軌跟蹤
• ?單調啟動?: 支持預偏置負載的單調啟動

4. 電氣特性

• ?最大輸入電壓?: 5.5V
• ?最小輸入電壓?: 2.95V
• ?輸出電壓范圍?: 0.6V至V_IN
• ?最大輸出電流?: 15A
• ?開關頻率?: 300kHz至1.5MHz（可同步）
• ?軟啟動時間?: 內部0.5ms或外部可調

5. 應用指南

• ?設計工具?: 提供WEBENCH? Power Designer工具，用于生成優化設計
• ?設計步驟?: 包括輸出電壓設定、精密使能、濾波電感選擇、輸出電容選擇、輸入電容選擇和控制環路補償等詳細步驟
• ?布局建議?: 強調布局對電磁干擾（EMI）和熱性能的影響，提供布局示例

6. 包裝與尺寸

• ?封裝類型?: HTSSOP-20（帶有裸露焊盤）
• ?尺寸?: 6.50mm x 4.40mm

7. 文檔與支持

• ?技術文檔?: 包括數據手冊、應用筆記和相關設計資源
• ?社區資源?: 提供TI社區鏈接，用于獲取技術支持和交流經驗
