在PCB（印刷電路板）設計領域，絲印作為電路板表面的關鍵元素，起著不可忽視的作用。它為工程師、生產人員以及后續的維修人員提供了元器件位號、位置、安裝方向等重要信息，是保障電路板可讀性與便利性的核心要素。

一個設計精良的PCB絲印標記，能顯著提升工作效率，降低焊接錯誤風險，為電路板的生產、測試、維修等環節提供有力支持。然而，實際設計過程中，絲印極性標記卻常常存在一些問題，需要我們深入探討與改進。

1

PCB絲印極性標記常見的問題

在為眾多客戶提供DFA（設計用于裝配）審核服務的實踐中，我們發現工程師們的絲印極性標記習慣各異。部分工程師采用直觀的“+/-” 符號標記正負極，也有工程師使用二極管的三角形符號來表示正負極方向。然而，仍有不少標記符號存在潛在缺陷，易引發誤解，給電路板的使用與維護帶來困擾。

“

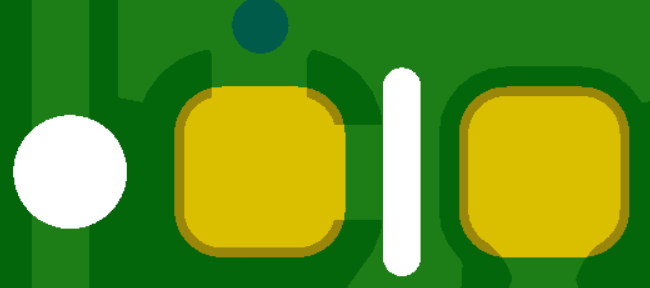

用圓點標記極性

以圓點標記焊盤某一側作為極性符號的做法較為常見，但問題在于，不同設計師對圓點所代表的極性定義不一。對于非電路板設計師而言，這種標記方式難以準確判斷正負極，極易造成誤解，進而影響電路板的正確安裝與維修。

“

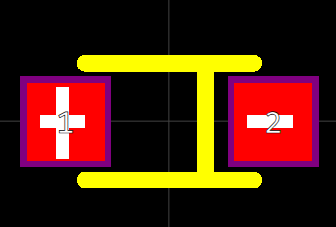

用兩側長短絲印線標記極性

與圓點標記類似，這種標記方式也讓使用者難以確定長線一側焊盤是正極還是負極。此外，在實際繪制過程中，兩側絲印線可能僅存在細微長度差異，這無疑進一步加大了使用者判斷極性的難度，削弱了絲印標記應有的功能。

“

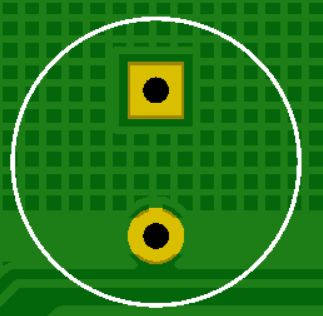

缺少絲印標記

對于有極性的插件元器件，部分設計師僅通過將其中一個過孔焊盤改為方形焊盤來表示極性。然而，引腳用方形焊盤表示PIN1與極性要求不同，這些極性腳在規格書中沒有明確規定PIN1就是正極或負極。除非器件絲印有明顯的不對稱輪廓來輔助判斷，否則對于使用而言，很難準確判斷極性方向，給電路板焊接或維修帶來極大不便。

2

絲印極性標記的設計建議

為有效提升電路板的可識別和便利性，增強絲印極性標記的直觀性與準確性，我們建議采用以下幾種設計方式。

“

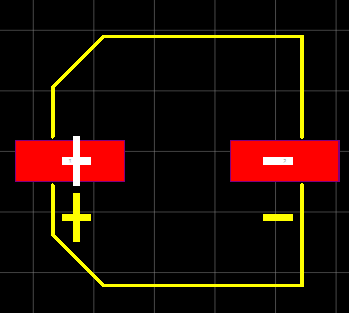

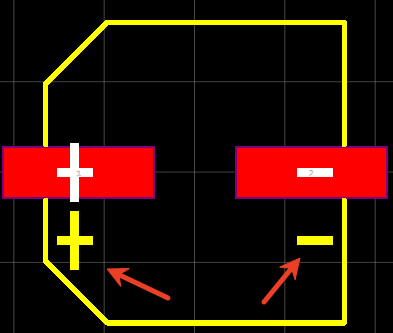

“+/-” 標記極性或 “K” 標記負極

“+/-” 符號是大家熟知的正負極表示方式，將其明確標注在電路板上，能讓使用者迅速、準確地識別正負極對應位置。這種標記方式簡潔明了，符合大眾的認知習慣，有效避免了因標記模糊導致的誤解，為電路板的安裝、測試與維修提供了有力保障。

“

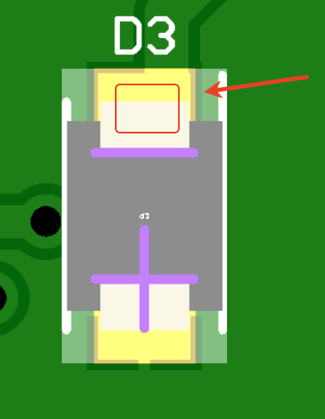

使用一側橫線標記極性

當元器件實物上帶有極性標記橫線時，在PCB上相應地用橫線標記極性，能夠使使用者直觀地判斷出正負極。這種設計方式與元器件實物特征相呼應，增強了絲印標記的辨識度與可信度，有助于提高電路板的整體質量與可靠性。

“

二次管三角形符號標記

二極管的導通符號是一個直觀的極性表示方法。通過使用二極管的三角形符號標記極性，使用者可以輕松地根據導通方向確定正負極。這種標記方式不僅符合電子行業的專業規范，而且能夠為工程師和生產人員提供清晰、準確的指導，確保電路板的正確安裝與焊接。

“

根據實物外框繪制絲印標記

針對非完全對稱的極性插件，添加其實物絲印外框是一種有效的輔助判斷手段。通過這種方式，使用者可以根據絲印外框的形狀與方向，準確地了解元器件的安裝方向，進而確定極性。這不僅提升了極性判斷的效率，還增強了電路板設計的規范性與專業性。

綜上所述，采用更直觀、清晰的絲印標記極性設計，對于簡化PCB制造和測試過程、提升PCB整體質量具有重要意義。由此我們希望上述技巧能為您的電路板設計提供有益的參考與借鑒。
