TPS53355 是一款 D-CAP? 模式、30 A 同步開關，帶有集成 MOSFET。它專為易用性、低外部組件數量和節省空間的電源系統而設計。

該器件具有 5mΩ/2mΩ 集成 MOSFET、精確的 1% 0.6V 基準和集成升壓開關。具有競爭力的功能示例包括：1.5V 至 15V 寬轉換輸入電壓范圍、極少的外部組件數量、用于超快速瞬態的 D-CAP? 模式控制、自動跳躍模式作、內部軟啟動控制、可選頻率，并且無需補償。
*附件：tps53355.pdf

轉換輸入電壓范圍為 1.5 V 至 15 V，電源電壓范圍為 4.5 V 至 25 V，輸出電壓范圍為 0.6 V 至 5.5 V。

該器件采用 6mm × 5mm、22 引腳 QFN 封裝。

該LMZ31530將 TPS53355、電感器和其他無源元件集成到一個易于使用的小型模塊中。

特性

• 提供替代產品： LMZ31530 14.5V、30A 降壓電源模塊，采用 15 × 16 × 5.8mm QFN 封裝
• 96% 最大效率
• 轉換輸入電壓范圍：1.5 V 至 15 V
• VDD 輸入電壓范圍：4.5 V 至 25 V
• 輸出電壓范圍：0.6 V 至 5.5 V
• 5V LDO 輸出
• 支持單軌輸入
• 具有 30 A 連續輸出電流的集成功率 MOSFET
• 自動跳過 Eco 模式?，實現輕負載效率
• < 10μA 關斷電流
• 具有快速瞬態響應的 D-CAP? 模式
• 使用外部電阻器時，可選開關頻率為 250 kHz 至 1 MHz
• 可選擇自動跳過或僅 PWM作
• 內置 1% 0.6V 基準
• 0.7ms、1.4ms、2.8ms 和 5.6ms 可選內部電壓伺服軟啟動
• 集成升壓開關
• 預充電啟動能力
• 帶熱補償的可調過流限制
• 過壓、欠壓、UVLO 和過熱保護
• 支持所有陶瓷輸出電容器
• 漏極開路電源正常指示
• 采用 NexFET? 電源塊技術
• 帶 PowerPAD? 的 22 引腳 QFN 封裝

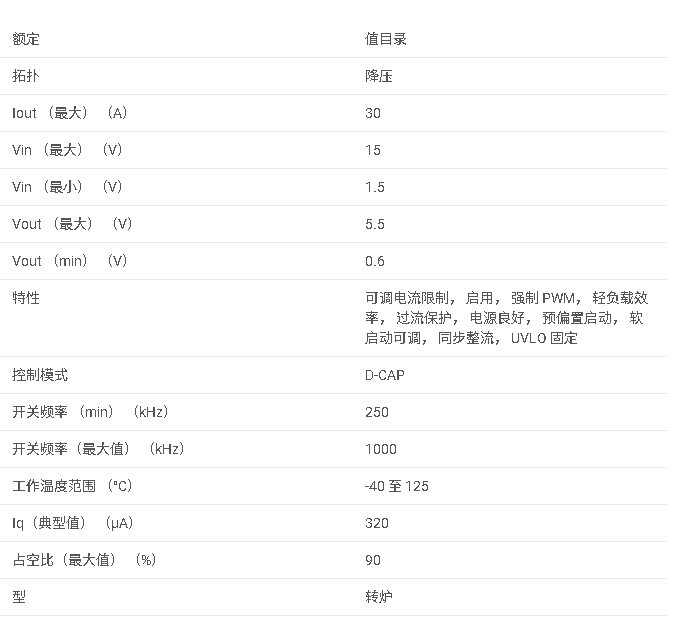

參數

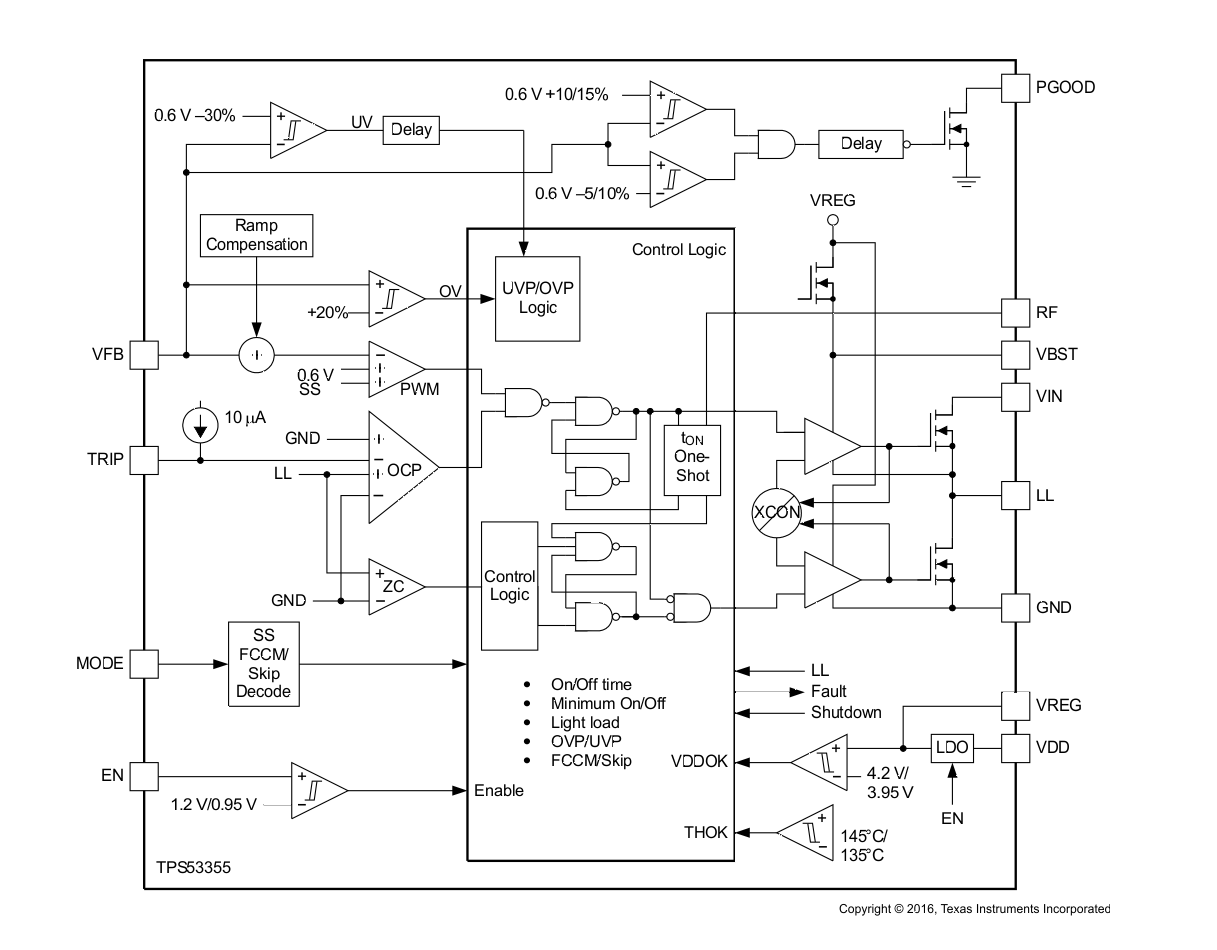

方框圖

1. 產品概述

?TPS53355? 是一款由德州儀器（Texas Instruments）生產的高效率同步降壓（Buck）DC-DC轉換器，專為1.5V至15V的寬輸入電壓范圍設計，提供高達30A的連續輸出電流。該器件采用D-CAP?模式控制，結合自適應導通時間架構，適用于企業服務器、存儲設備、有線網絡交換機、路由器以及ASIC、SoC、FPGA、DSP核心和I/O電壓等應用。

2. 主要特點

• ?寬輸入電壓范圍?：1.5V至15V，VDD輸入電壓范圍4.5V至25V。
• ?高效率?：最大效率可達96%，支持Eco-mode?輕載效率。
• ?高輸出電流?：連續輸出電流高達30A。
• ?快速瞬態響應?：D-CAP?模式控制提供超快瞬態響應。
• ?多重保護?：包括過流保護、過壓保護、欠壓保護、欠壓鎖定和過熱保護。
• ?靈活配置?：可選開關頻率（250kHz至1MHz），可選自動跳頻或僅PWM操作模式。
• ?緊湊封裝?：22引腳QFN封裝，帶有PowerPAD?熱增強設計。

3. 功能描述

• ?D-CAP?模式控制?：利用輸出電容的等效串聯電阻（ESR）感應電流，無需外部相位補償網絡。
• ?自適應導通時間控制?：根據輸入和輸出電壓調整導通時間，保持相對恒定的開關頻率。
• ? Eco-mode? ?：輕載時自動跳頻，提高效率。
• ?軟啟動?：內部軟啟動控制，可選軟啟動時間。
• ?過流保護?：周期性過流限制，支持熱補償的MOSFET R_DS(on)感應。
• ?電源良好指示?：開漏電源良好輸出，指示輸出電壓是否在目標范圍內。

4. 應用領域

• 企業服務器和存儲。
• 有線網絡交換機和路由器。
• ASIC、SoC、FPGA、DSP核心和I/O電壓。

5. 典型應用電路

文檔提供了多個典型應用電路示例，包括使用陶瓷輸出電容器的電路設計和詳細設計步驟，幫助用戶快速完成電路設計。

6. 封裝與包裝信息

• ?封裝類型?：22引腳QFN封裝，帶有PowerPAD?。
• ?包裝選項?：提供多種包裝選項，包括卷帶和托盤包裝，滿足不同生產需求。

7. 設計指南

文檔提供了詳細的設計指南，包括外部元件選擇、PCB布局建議、熱設計考慮等，以及使用WEBENCH? Power Designer進行自定義設計的步驟，幫助用戶優化電路設計和性能。
