引言

在北斗衛星導航系統全面組網的背景下，AT6668B作為國產化單模定位芯片的典型代表，以其高度集成的SOC架構和卓越的復雜環境適應性，正推動著物聯網、智能交通等領域的定位技術革新。

核心架構解析

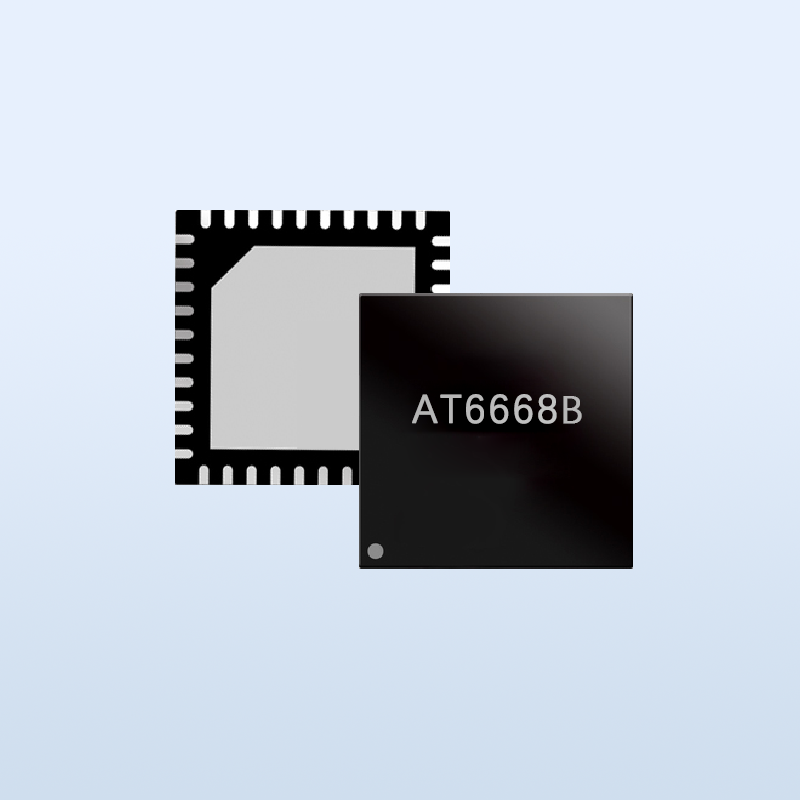

1. 全集成設計突破采用QFN5*5-40L封裝，在5mm2空間內實現射頻前端、數字基帶、電源管理三大模塊的異構集成。其中射頻前端創新性地整合LNA/RFA放大器與PLL鎖相環，通過可配置ADC采樣頻率（支持1-10MHz調節）實現B1I/B1C雙頻點信號的高效處理。

2. 智能抗干擾體系? 硬件加速電路：采用并行干擾檢測架構，響應時間＜50μs ? 三重防護機制：頻譜監測→干擾識別→動態濾波的閉環處理流程 ? 有源天線智能管理：獨創三級狀態檢測（開路/正常/過流），饋電保護閾值可編程設定

3. 功耗精細控制通過DCDC-LDO混合供電方案達成：

動態功耗：35mA@10Hz全負荷定位

待機功耗：8μA（RTC時鐘保持模式）

快速喚醒：＜100ms從待機恢復全功能運行

應用場景深化

領域典型方案性能優勢車載導航結合慣性導航的深城市峽谷定位抗多徑干擾提升62%無人機厘米級RTK差分定位模塊10Hz刷新率支持高速運動穿戴設備老人兒童定位手環單次充電續航達30天物聯網物流追蹤電子鎖-40℃~85℃寬溫域工作

技術演進展望

隨著北斗三號全球系統建成，該芯片可通過固件升級支持B2a新頻點，其硬件預埋的基帶處理單元已具備多系統擴展潛力。在智能網聯汽車和低軌衛星物聯網領域，其抗干擾與低功耗特性將展現更大價值。

結語

從芯片級創新到生態鏈賦能，AT6668B通過"集成化設計+場景化優化"的技術路徑，持續推動北斗定位技術向更精密、更可靠、更普適的方向發展，為國產導航芯片樹立了新一代技術標桿。
