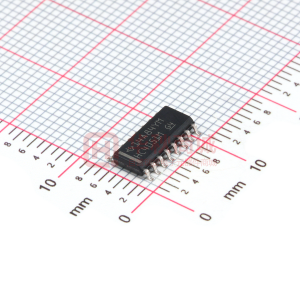

      CD74HC4051 高速 CMOS 8 通道模擬多路復用器/多路解復用器

      數據：

      描述

      CDx4HC405x和CDx4HCT405x器件是數控模擬開關，采用硅柵CMOS技術實現與LSTTL類似的工作速度，具有標準CMOS的低功耗集成電路。

      這些模擬多路復用器和多路分解器控制可能在電源電壓范圍內變化的模擬電壓（例如，V CC 至V EE ） 。它們是雙向開關，允許任何模擬輸入用作輸出，反之亦然。這些開關具有低導通電阻和低OFF泄漏。此外，所有這些設備都有一個啟用控制，當高電平時，禁用所有開關到OFF狀態。

      特性

      • 寬模擬輸入電壓范圍：±5 V最大值
      • 低導通電阻
        • 7 -Ω典型值（V CC - V EE = 4.5 V）
        • 40Ω典型值（V CC - V EE = 9 V）
      • 交換機之間的低串擾
      • 快速切換和傳播速度
      • 先斷后合開關
      • 寬工作溫度范圍：-55°C至+ 125°C
      • CD54HC和CD74HC類型
        • 工作控制電壓：2 V至6 V
        • 開關電壓：0 V至10 V
      • CD54HCT和CD74HCT類型
        • 工作控制電壓：4.5 V至5.5 V
        • 開關電壓：0 V至10 V
        • 直接LSTTL輸入邏輯兼容性V IL = 0.8-V Max，V IH < /sub> = 2-V Min
        • CMOS輸入兼容性I I ≤1μA，V OL ，V OH
      • 在符合MIL-PRF-38535的產品上，除非另有說明，否則所有參數均經過測試。在所有其他產品上，生產處理不一定包括所有參數的測試。
      • 應用
        • 數字無線電
        • 信號門控
        • 工廠自動化
        • 電視
        • 設備
        • 可編程邏輯電路
        • 傳感器

      所有其他商標均為其各自所有者的財產

      參數 與其它產品相比?模擬開關/多路復用器

      ?
      Configuration
      Number of Channels (#)
      Power Supply Type
      Vss (Min) (V)
      Vss (Max) (V)
      Vdd (Min) (V)
      Vdd (Max) (V)
      Ron (Typ) (Ohms)
      Bandwidth (MHz)
      Rating
      Operating Temperature Range (C)
      Package Size: mm2:W x L (PKG)
      Package Group
      Supply Range (Max)
      Ron (Max) (Ohms)
      Input/Output Continuous Current (Max) (mA)
      Supply Current (Typ) (uA)
      Supply Current (Max) (uA)
      Features
      OFF-state leakage current (Max) (μA)
      ON-state leakage current (Max) (μA)
      Input/Output OFF-state Capacitance (Typ) (pF)
      ESD Charged Device Model (kV)
      ESD HBM (kV)
      VIL (Max) (V)
      VIH (Min) (V)
      CD74HC4051 CD54HC4051 CD74HC4051-EP CD74HC4051-Q1
      8:1 ? ? ? ? 8:1 ? ?
      1 ? ? ? ? 1 ? ?
      Single
      Dual ? ?      		 ? ? Single
      Dual ? ?
      -6 ? ? ? ? -6 ? ?
      0 ? ? ? ? 0 ? ?
      2 ? ? ? ? 2 ? ?
      6 ? ? ? ? 6 ? ?
      40 ? ? 45 ? ? 45 ? ? 40 ? ?
      200 ? ? ? ? 180 ? ?
      Catalog ? ? Military ? ? HiRel Enhanced Product ? ? Automotive ? ?
      -55 to 125 ? ? -55 to 125 ? ? -55 to 125 ? ? -40 to 125 ? ?
      See datasheet (PDIP)
      16SO: 80 mm2: 7.8 x 10.2(SO)
      16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 See datasheet (CDIP) ? ? 16SOIC: 59 mm2: 6 x 9.9(SOIC) ? ? 16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
      PDIP
      SO
      SOIC
      TSSOP ? ?      		 CDIP ? ? SOIC ? ? SOIC
      TSSOP ? ?
      10 ? ? ? ? 10 ? ?
      270 ? ? 130 ? ? 130 ? ? 270 ? ?
      25 ? ? ? ? 25 ? ?
      8 ? ? ? ? 16 ? ?
      80 ? ? ? ? 320 ? ?
      Dual supply
      Break-before-make ? ?      		 Low Power
      Low Crosstalk
      Break-before-make ? ?      		 Low Power
      Low Crosstalk
      Break-before-make ? ?      		 Dual supply
      Break-before-make ? ?
      1 ? ? ? ? 2 ? ?
      1 ? ? ? ? 2 ? ?
      5 ? ? ? ? 5 ? ?
      0.2 ? ? ? ? ?
      0.5 ? ? ? ? ?
      Vdd*.3 ? ? ? ? Vdd*.3 ? ?
      Vdd*.7 ? ? ? ? Vdd*.7 ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）
      元器件購買 CD74HC4051 相關庫存
